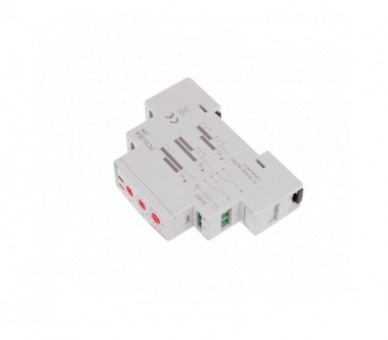

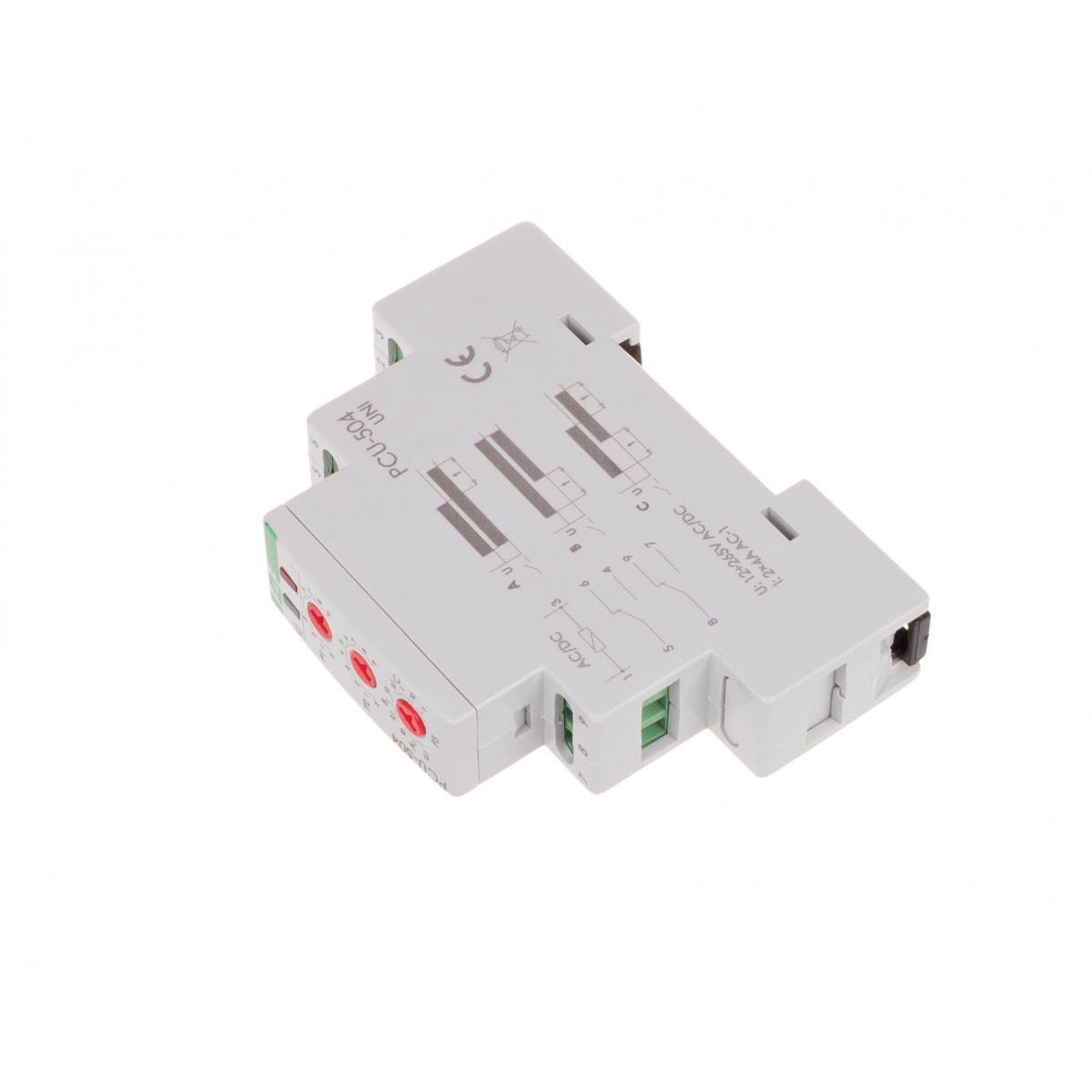

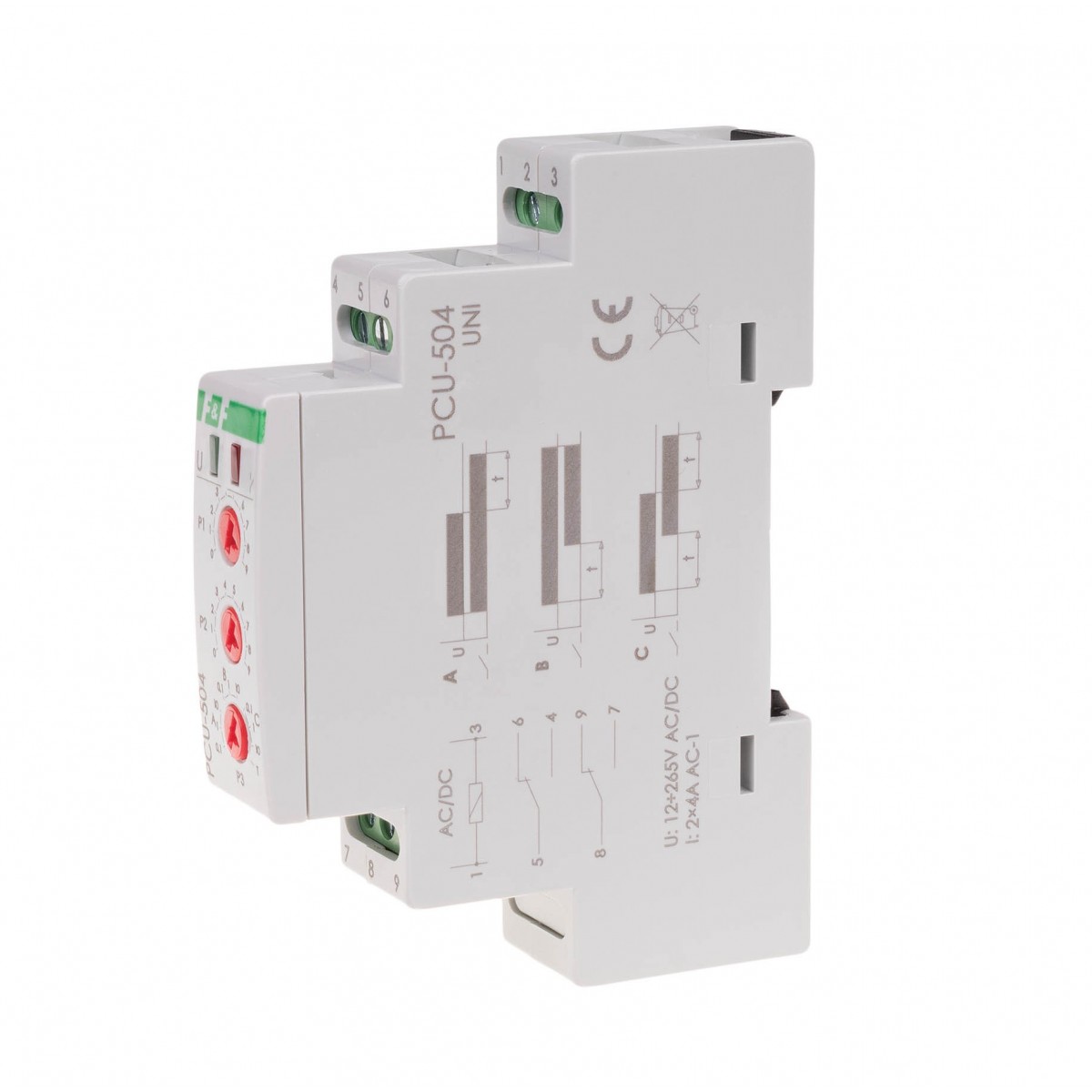

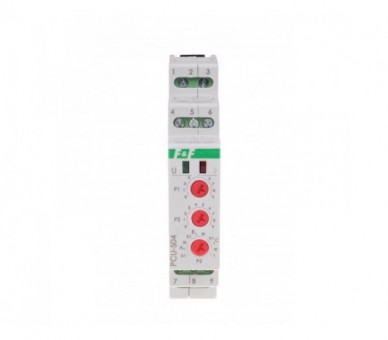

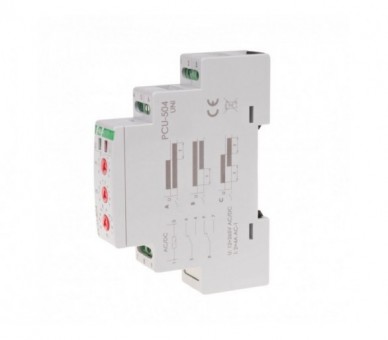

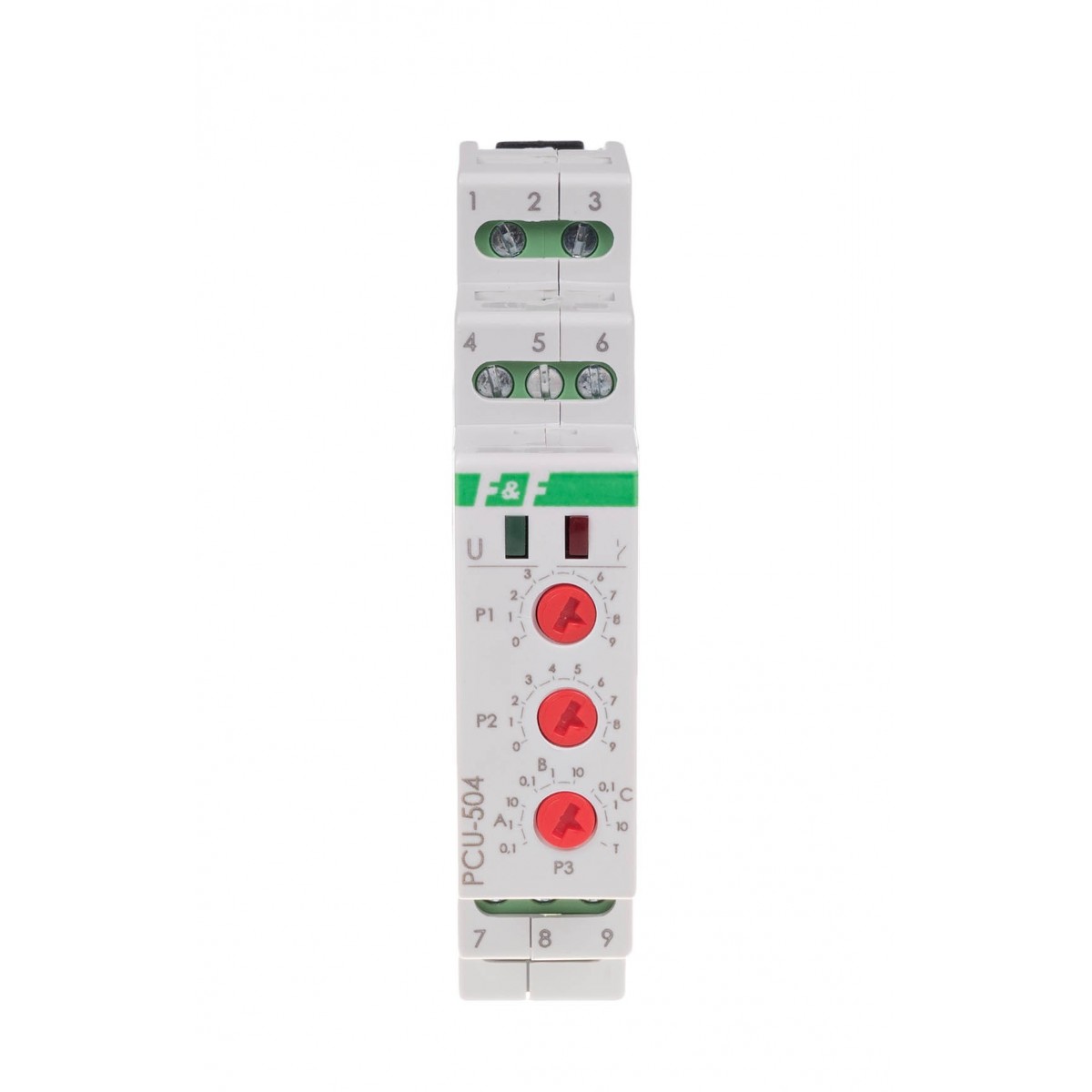

PCU-504UNI Przekaźnik czasowy z podtrzymaniem po zaniku napięcia zasilania, styk 1NO/NC, 12-264V F&F

Symbol producenta: PCU-504UNI

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 137

Wysyłka: 1-5 dni roboczych

186,25 zł brutto

Napięcie zasilania 12÷264 V AC/DC Tryb pracy z podtrzymaniem po zaniku napięcia zasilania Element wykonawczy przekaźnik Maksymalny prąd obciążenia 2 × 4 A Konfiguracja styków 2 × NO/NC Separacja styku TAK Opóźnienie zadziałania 50 ms Sygnalizacja stanu styku LED czerwona Czas działania - regulowany 0,1s÷10 min. Sygnalizacja zasilania LED zielona Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,56 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Przekaźnik czasowy z podtrzymaniem po zaniku napięcia zasilania, styk 1NO/NC, 12-264V

Funkcja: podtrzymanie po zaniku napięcia zasilania
Napięcie zasilania: 12÷264 V AC/DC
Montaż: na szynie 35 mm

Przekaźnik czasowy służy do sterowania czasowego w układach automatyki przemysłowej i domowej (np. wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).
Przekaźnik posiada funkcję podtrzymania do 10 min. i przełączenia styku po zaniku napięcia zasilania.

Zasada działania czasowego przekaźnika czasowego z funkcją podtrzymania po zaniku napięcia zasilania

Funkcje:

A-PODTRZYMANIE
Po włączeniu zasilania przekaźnika następuje załączenie styków (pozycja 5-4/8-7). Po zaniku napięcia zasilania załączenie styków podtrzymywane jest przez nastawiony czas. Po zadanym czasie styki zostaną rozłączone (pozycja 5-6/8-9).
B-OPÓŹNIONE ZAŁĄCZENIE
Po podaniu napięcia zasilającego styki pozostają otwarte (pozycja 5-6/8-9) przez nastawiony czas. Po odmierzeniu czasu następuje załączenie styków (pozycja 5-4/8-7) aż do momentu zaniku napięcia zasilania.
C-OPÓŹNIONE ZAŁĄCZENIE Z PODTRZYMANIEM
Po podaniu napięcia zasilającego styki pozostają otwarte (pozycja 5-6/8-9) przez nastawiony czas. Po odmierzeniu czasu następuje załączenie styków (pozycja 5-4/8-7). Po zaniku napięcia zasilania załączenie styków podtrzymywane jest przez nastawiony czas. Po zadanym czasie styki zostaną rozłączone (pozycja 5-6/8-9).

Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw czasu i funkcji.
* Praca z nowymi ustawieniami funkcji i czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.

Napięcie zasilania: 12÷264 V AC/DC
Tryb pracy: z podtrzymaniem po zaniku napięcia zasilania
Element wykonawczy: przekaźnik
Maksymalny prąd obciążenia: 2 × 4 A
Konfiguracja styków: 2 × NO/NC
Separacja styku: TAK
Opóźnienie zadziałania: 50 ms
Sygnalizacja stanu styku: LED czerwona
Czas działania - regulowany: 0,1s÷10 min.
Sygnalizacja zasilania: LED zielona
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,56 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

PCU-504 UNI instrukcja obsługi (95.7k)

PCU-504 UNI schemat CAD dxf (401.13k)

PCA PCG PCR PCS PCU PO STP deklaracja CE 2023 (179.23k)

Rodzaj	Przekaźnik czasowy
Napięcie zasilania	12÷264 V AC/DC
Tryb pracy	z podtrzymaniem po zaniku napięcia zasilania
Element wykonawczy	przekaźnik
Maksymalny prąd obciążenia	2 × 4 A
Konfiguracja styków	2 × NO/NC
Separacja styku	TAK
Opóźnienie zadziałania	50 ms
Sygnalizacja stanu styku	LED czerwona
Sygnalizacja zasilania	LED zielona
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,56 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
