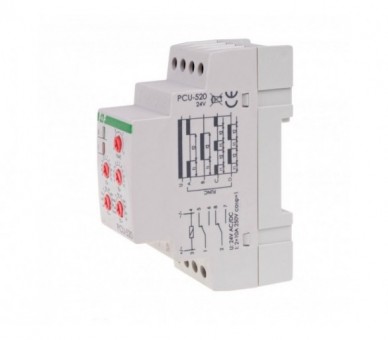

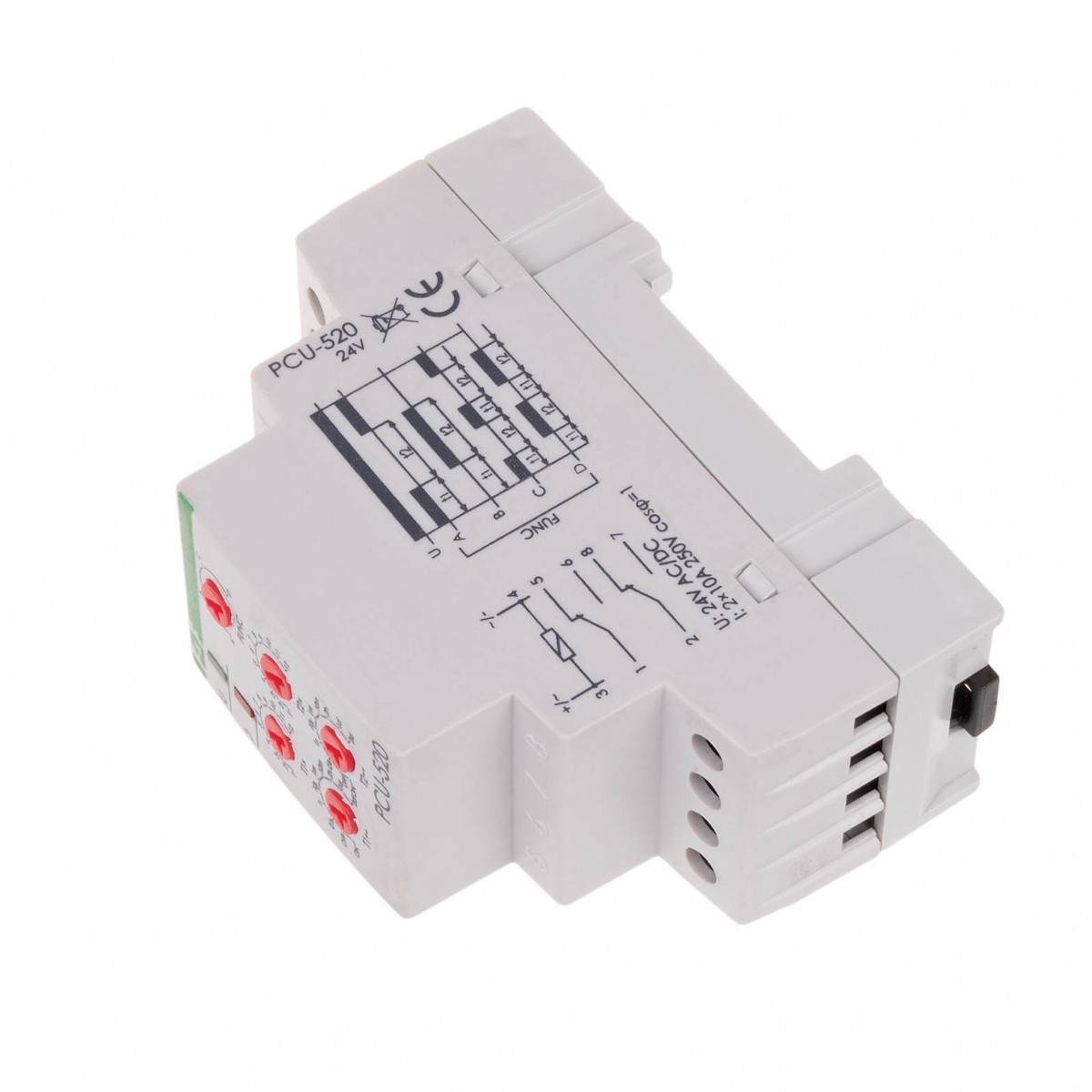

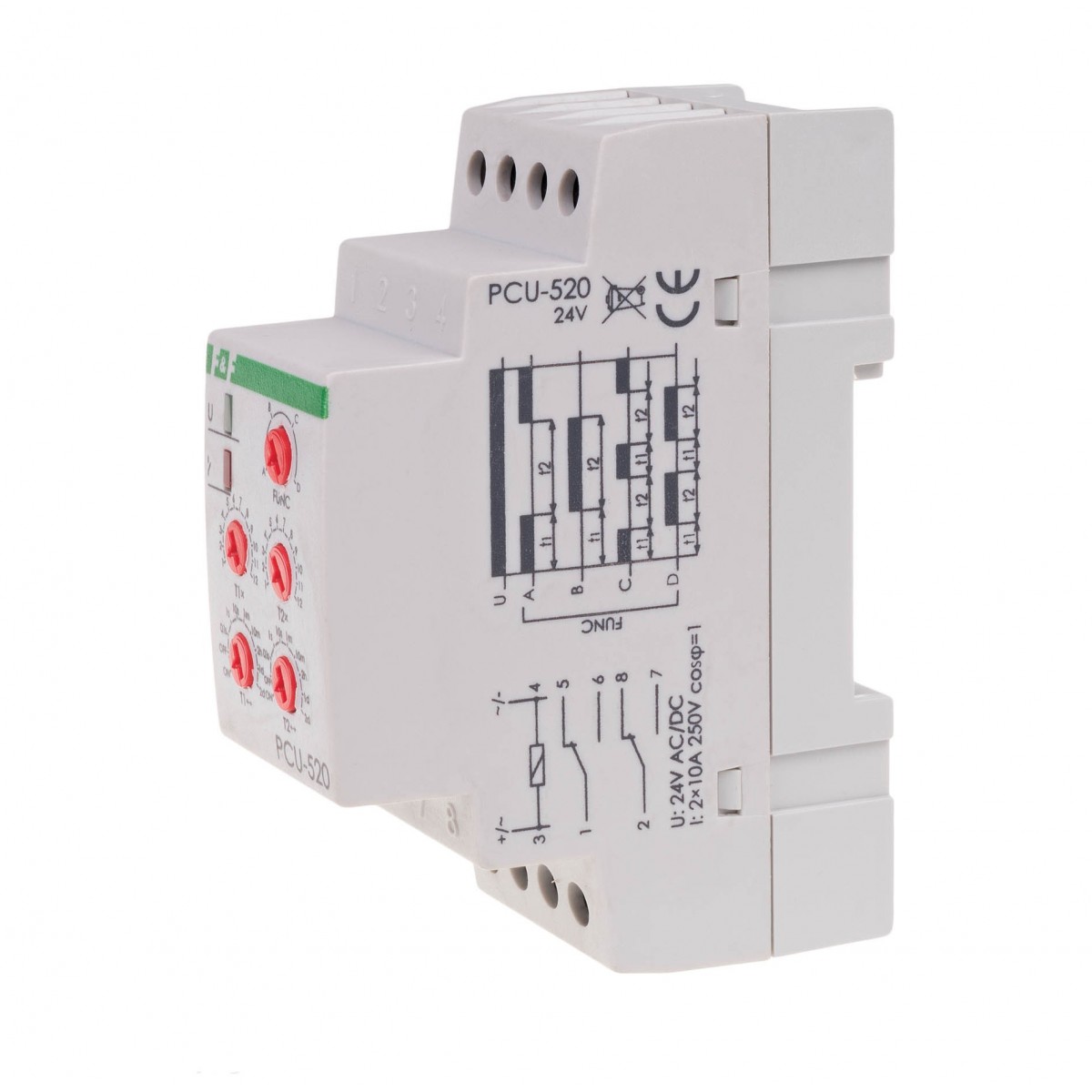

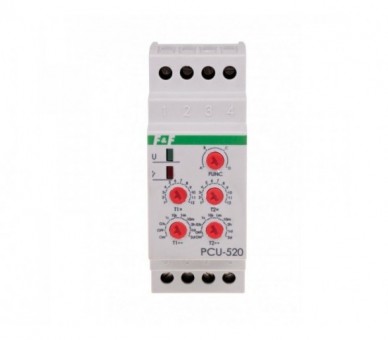

PCU-520-24V Przekaźnik czasowy 2-funkcyjny (nastawa 2 czasów T1 T2, styk: 2xNO/NC 24V F&F

Symbol producenta: PCU-520-24V

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 177

Wysyłka: 1-5 dni roboczych

170,59 zł brutto

Napięcie zasilania 24 V AC/DC Tryb pracy opóźnione wyłączenie, opóźnione załączenie, praca cykliczna Element wykonawczy przekaźnik Maksymalny prąd obciążenia 2 × 8 A Konfiguracja styków 2 × NO/NC Separacja styku TAK Opóźnienie zadziałania 50 ms Sygnalizacja stanu styku LED czerwona Czas działania - regulowany 0,1 s ÷ 576 godz. Sygnalizacja zasilania LED zielona Czas przerwy - regulowany 0,1s ÷ 576 godz. Przyłącze zaciski śrubowe 4,0 mm² Moment dokręcający 0,5 Nm Pobór mocy 1,2 W Temperatura pracy -25 ÷ 50 °C Wymiary 2 moduły (35 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Przekaźnik czasowy 2-funkcyjny (nastawa 2 czasów T1 T2, styk: 2xNO/NC 24V

Przekaźnik czasowy z nastawą dwóch czasów t1 i t2 (czasu pracy i czasu przerwy).

Funkcja: opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
Napięcie zasilania: 24 V AC/DC
Montaż: na szynie 35 mm

Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie
Funkcje:
*OPÓŹNIONE WYŁĄCZENIE (A)
Do czasu załączenia przekaźnika styki pozostają w pozycji 1-5, 2-8. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję 1-6, 2-7 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 1-5, 2-8 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-6, 2-7 Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE ZAŁĄCZENIE (B)
Po podaniu napięcia zasilającego styki pozostają w pozycji 1-5, 2-8 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie styków w pozycję 1-6, 2-7 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w ustawionych odstępach czasu pracy i przerwy.
*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)
Tryb pracy opóźnionego załączania realizowany cyklicznie w ustawionych odstępach czasu pracy i przerwy.

Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Zakresy czasowe

0,1s:	0,1÷1,2 sek.
1s:	1÷12 sek.
10s:	10÷120 sek.
1m:	1÷12 min.
10m:	10÷120 min.
2h:	2÷24 godz.
1d:	1÷12 dni (24÷288 godz.)
2d:	2÷24 dni (48÷576 godz.)

ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 1-6 i 2-7.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 1-5 i 2-8.

Napięcie zasilania: 24 V AC/DC
Tryb pracy: opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
Element wykonawczy: przekaźnik
Maksymalny prąd obciążenia: 2 × 8 A
Konfiguracja styków: 2 × NO/NC
Separacja styku: TAK
Opóźnienie zadziałania: 50 ms
Sygnalizacja stanu styku: LED czerwona
Czas działania - regulowany: 0,1 s ÷ 576 godz.
Sygnalizacja zasilania: LED zielona
Czas przerwy - regulowany: 0,1s ÷ 576 godz.
Przyłącze: zaciski śrubowe 4,0 mm²
Moment dokręcający: 0,5 Nm
Pobór mocy: 1,2 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 2 moduły (35 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

Przekaźnik czasowy 24 V - schemat podłączenia

PCU-520 24 V instrukcja obsługi (788.37k)

PCU-520 24V schemat CAD dxf (433.35k)

PCA PCG PCR PCS PCU PO STP deklaracja CE 2023 (179.23k)

Rodzaj	Przekaźnik czasowy
Napięcie zasilania	24 V AC/DC
Tryb pracy	opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
Element wykonawczy	przekaźnik
Maksymalny prąd obciążenia	2 × 8 A
Konfiguracja styków	2 × NO/NC
Separacja styku	TAK
Opóźnienie zadziałania	50 ms
Sygnalizacja stanu styku	LED czerwona
Czas działania - regulowany	0,1 s ÷ 576 godz.
Sygnalizacja zasilania	LED zielona
Czas przerwy - regulowany	0,1s ÷ 576 godz.
Przyłącze	zaciski śrubowe 4,0 mm²
Moment dokręcający	0,5 Nm
Pobór mocy	1,2 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	2 moduły (35 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
