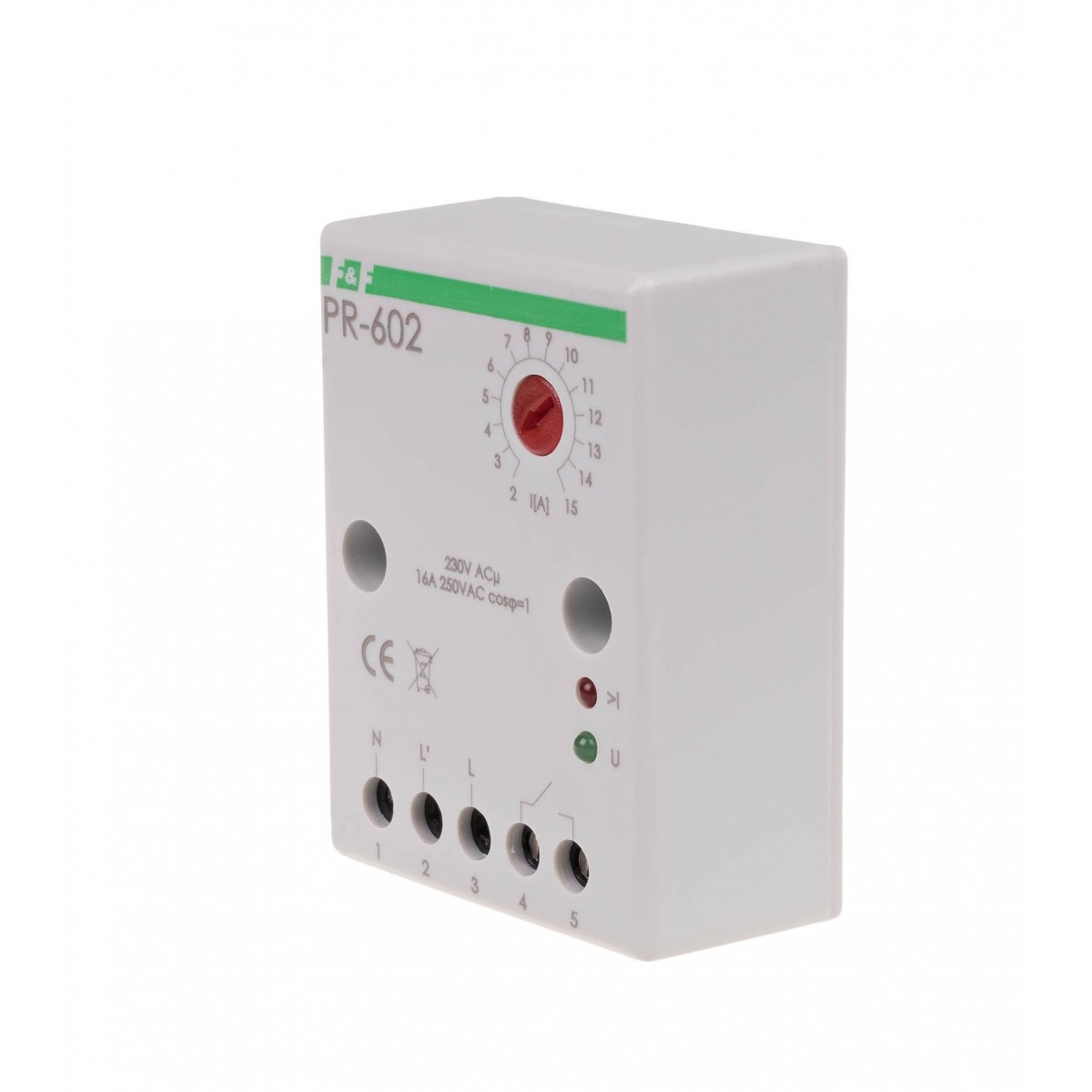

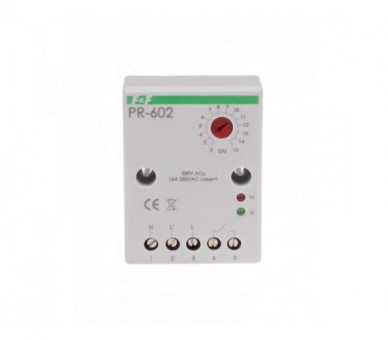

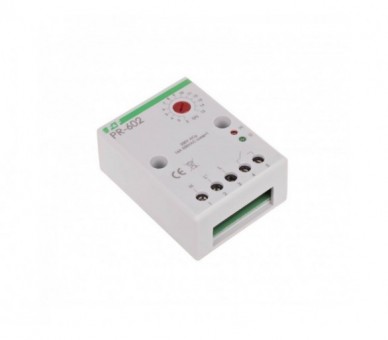

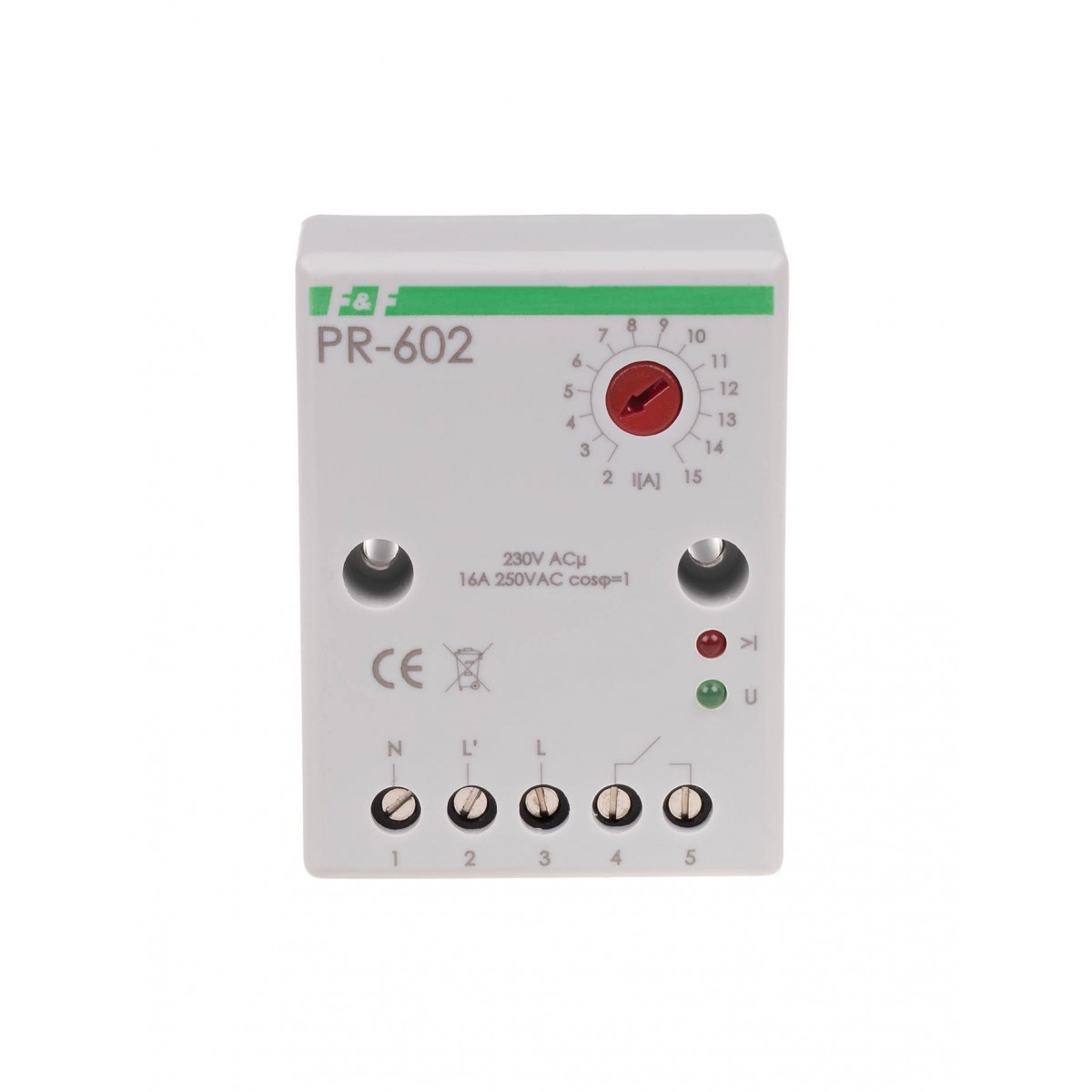

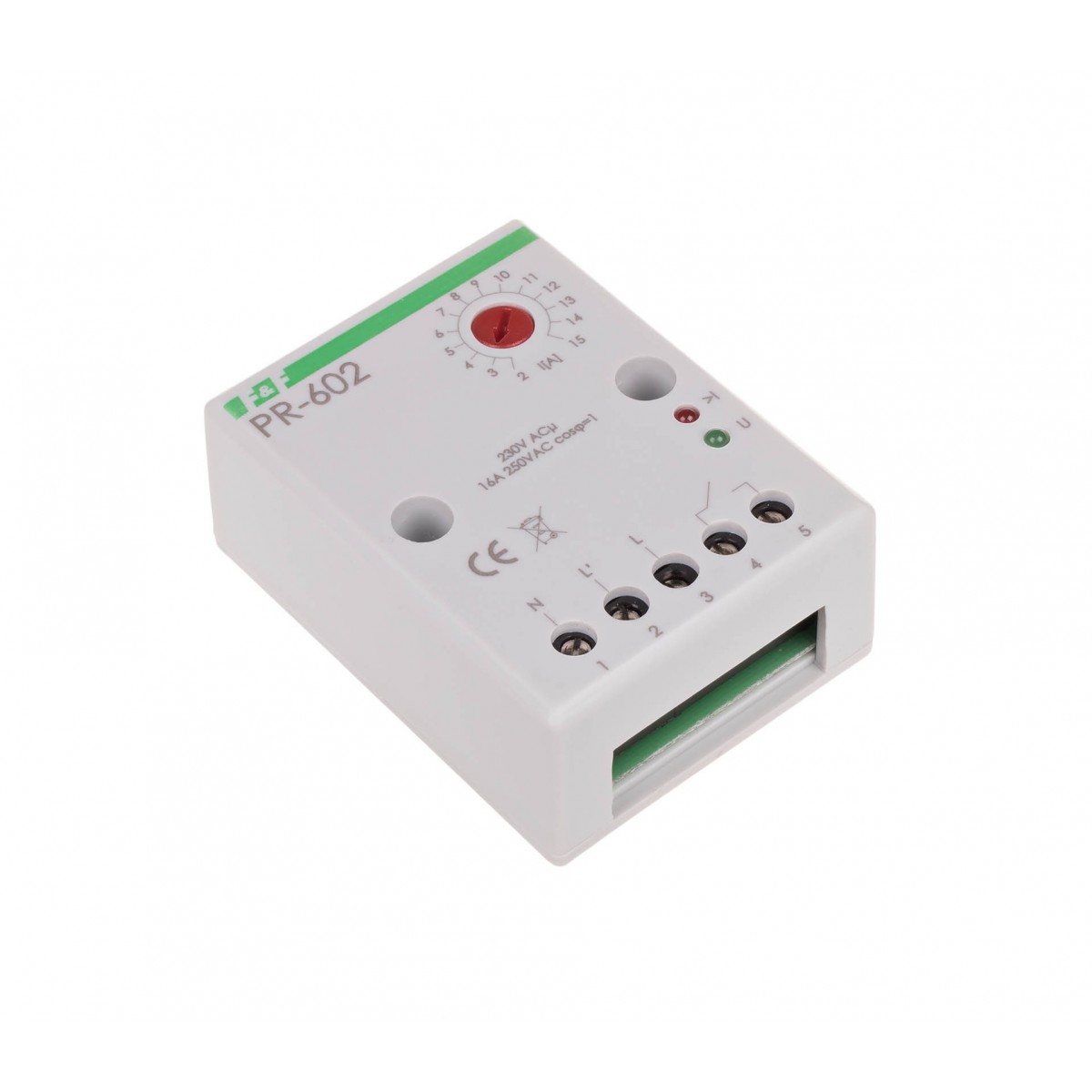

PR-602 przekaźnik priorytetowy, zakres regulacji 2-15A, montaz natablicowy,230V F&F

Symbol producenta: PR-602

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 19

Wysyłka: 1-5 dni roboczych

103,84 zł brutto

Typ podłączenie bezpośrednie * Napięcie zasilania 230 V AC Element wykonawczy przekaźnik Konfiguracja styków 1 × NO Separacja styku TAK Maksymalny prąd odbiorników niepriorytetowych 16 A lub większy z zastosowaniem stycznika Maksymalny prąd odbiorników priorytetowych 15 A Prąd przełączenia 2÷15 A Opóźnienie przełączenia 0,1 s Opóźnienie powrotu 0,1 s Histereza powrotu zasilania 10% Przyłącze zaciski śrubowe 4,0 mm² Moment dokręcający 0,5 Nm Pobór mocy 0,4 W Temperatura pracy -25 ÷ 50 °C Wymiary 51×67×26 mm (± 1 mm) Montaż natynkowy Stopień ochrony IP20

Więcej

Przekaźnik priorytetowy, zakres regulacji 2÷15A, montaz natablicowy,230V

Montaż natablicowy.
Zakres regulacji 2÷15 A.

Przekaźniki priorytetowe stosujemy między innymi wtedy, gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy. Odbiorniki te mogą pracować niezależnie. Ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych.

Działanie przekaźnika priorytetowego PR-602
Potencjometrem nastawiamy wartość poboru prądu w obwodzie priorytetowym. Powyżej tej wartości przekaźnik odłącza obwód niepriorytetowy. Spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości progowej spowoduje automatyczne załączenie obwodu niepriorytetowego. W przypadku kiedy załączony jest już odbiornik priorytetowy, przekaźnik uniemożliwi załączenie odbiornika niepriorytetowego.

Uwaga!
Prąd odbiornika priorytetowego nie może być większy od 16 A. W przypadku bezpośredniego podłączenia prąd odbiornika niepriorytetowego również nie może przekroczyć 16 A. Jeżeli prąd odbiornika niepriorytetowego przekracza wartość 16 A należy zastosować dodatkowy stycznik.

Typ: podłączenie bezpośrednie *
Napięcie zasilania: 230 V AC
Element wykonawczy: przekaźnik
Konfiguracja styków: 1 × NO
Separacja styku: TAK
Maksymalny prąd odbiorników niepriorytetowych: 16 A lub większy z zastosowaniem stycznika
Maksymalny prąd odbiorników priorytetowych: 15 A
Prąd przełączenia: 2÷15 A
Opóźnienie przełączenia: 0,1 s
Opóźnienie powrotu: 0,1 s
Histereza powrotu zasilania: 10%
Przyłącze: zaciski śrubowe 4,0 mm²
Moment dokręcający: 0,5 Nm
Pobór mocy: 0,4 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 51×67×26 mm (± 1 mm)
Montaż: natynkowy
Stopień ochrony: IP20

PR-602 instrukcja obsługi (522.45k)

PR-602 schemat CAD dxf (92.43k)

PR OM OMS deklaracja CE 2023 (179.79k)

Rodzaj	Przekaźnik priorytetowy
Typ	podłączenie bezpośrednie *
Napięcie zasilania	230 V AC
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO
Separacja styku	TAK
Maksymalny prąd odbiorników niepriorytetowych	16 A lub większy z zastosowaniem stycznika
Maksymalny prąd odbiorników priorytetowych	15 A
Prąd przełączenia	2÷15 A
Opóźnienie przełączenia	0,1 s
Opóźnienie powrotu	0,1 s
Histereza powrotu zasilania	10%
Przyłącze	zaciski śrubowe 4,0 mm²
Moment dokręcający	0,5 Nm
Pobór mocy	0,4 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	51×67×26 mm (± 1 mm)
Montaż	natynkowy
Stopień ochrony	IP20
