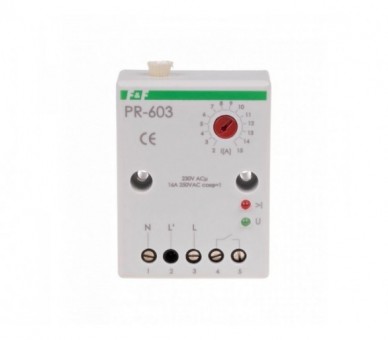

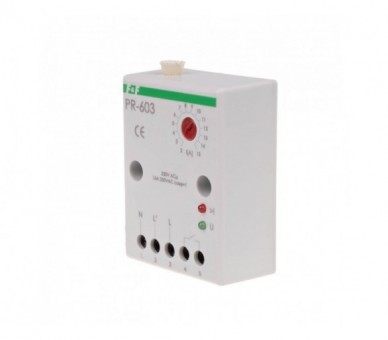

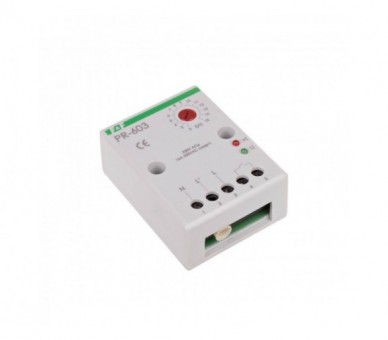

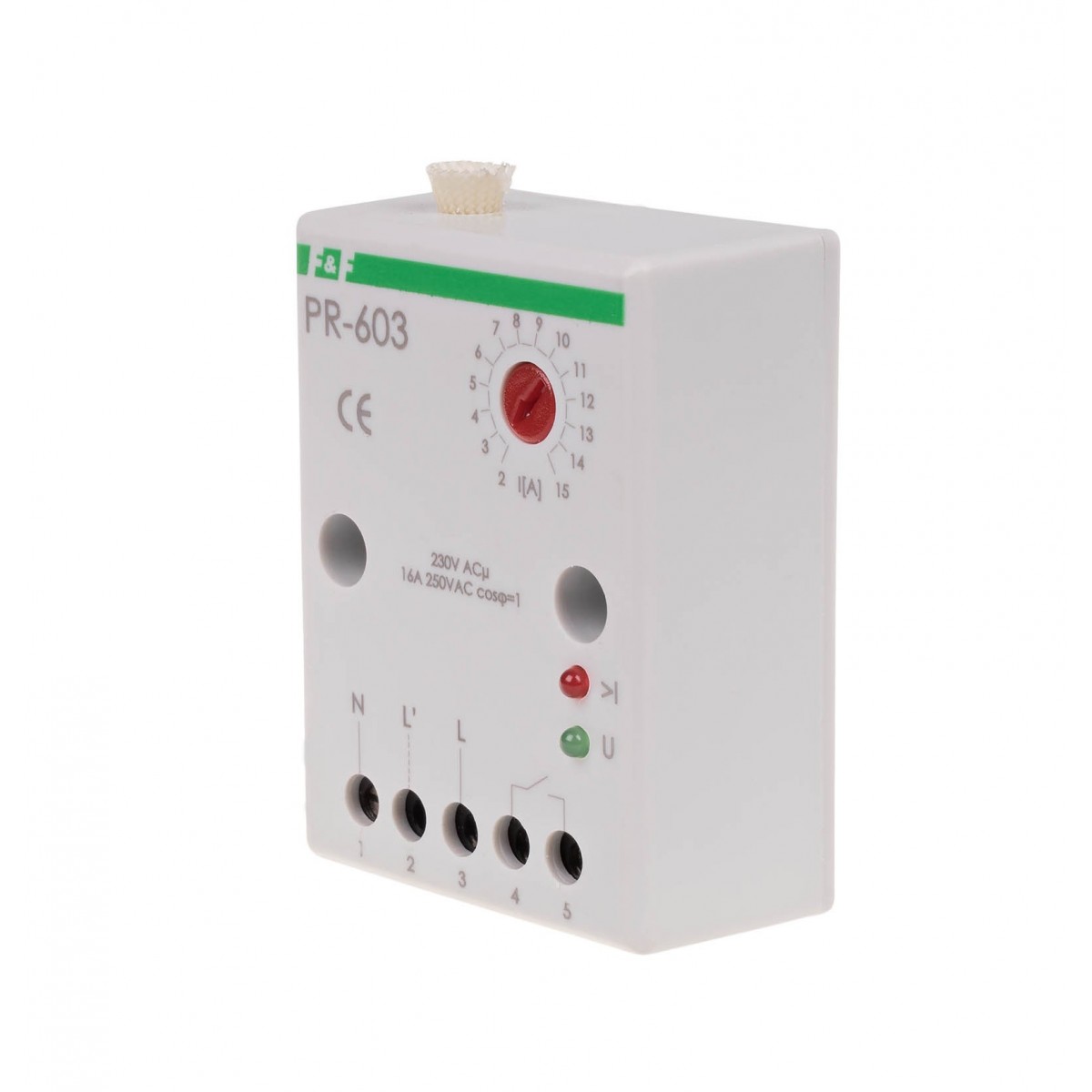

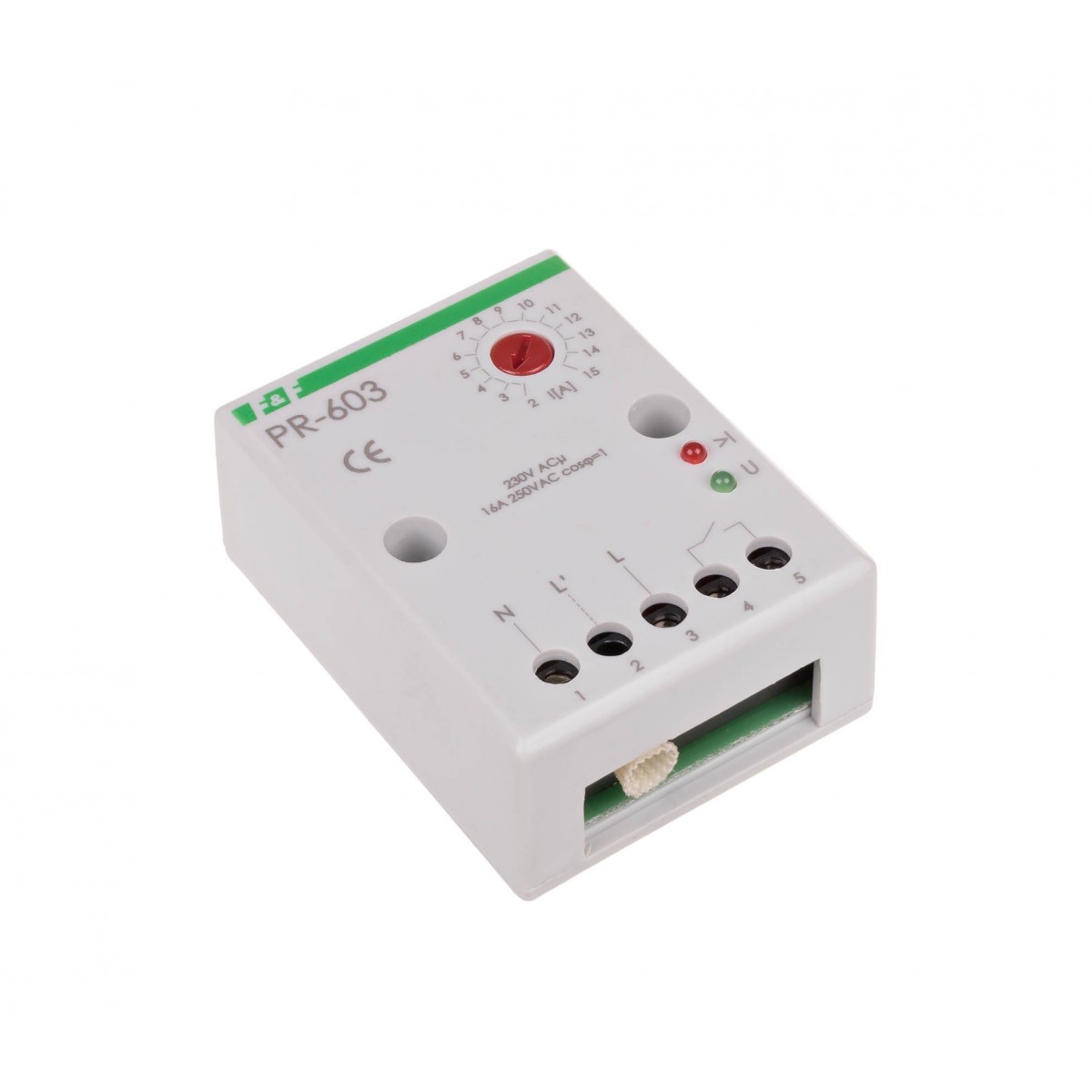

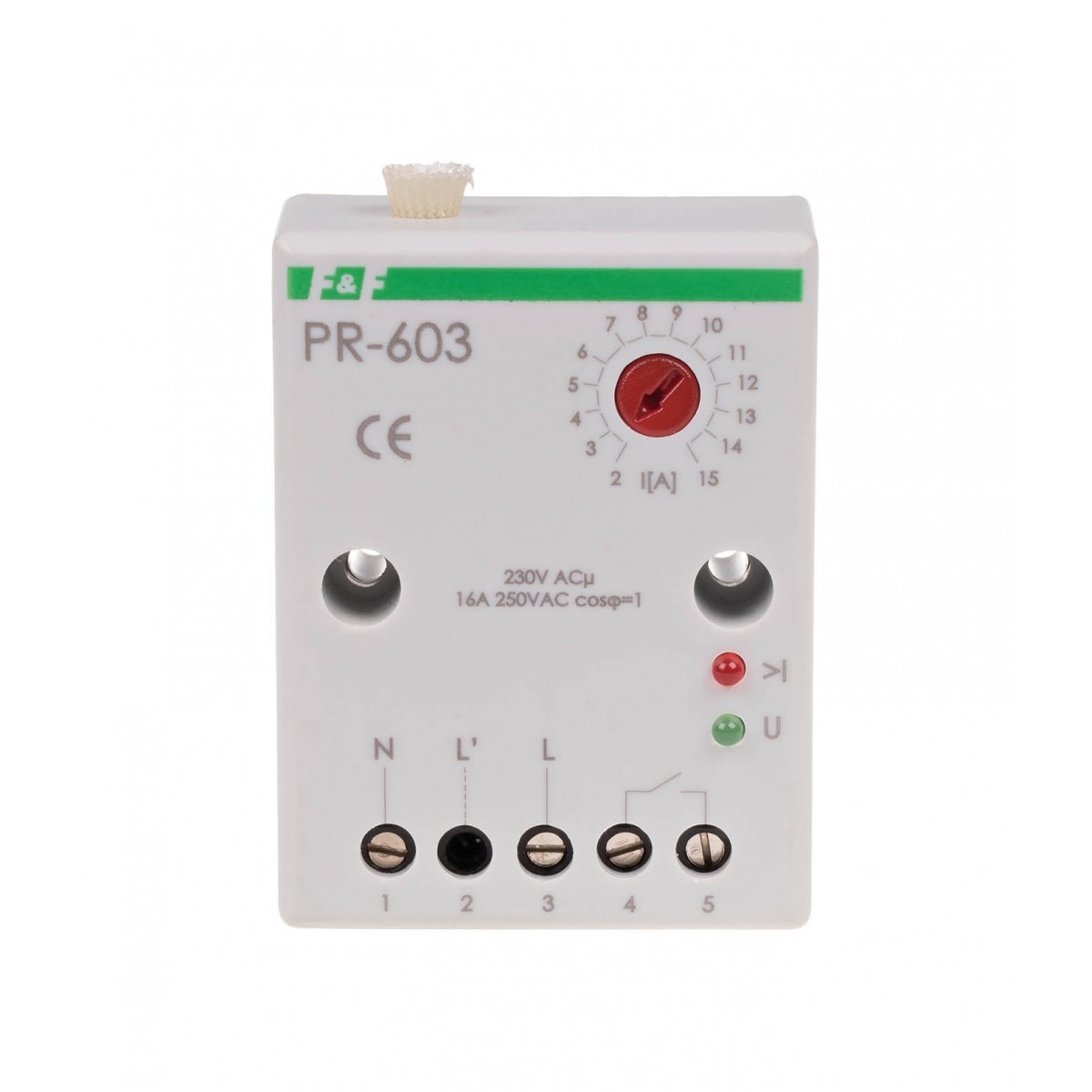

PR-603 przekaźnik priorytetowy, zakres regulacji 2-15A, montaz na szynie DIN F&F

Symbol producenta: PR-603

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 7

Wysyłka: 1-5 dni roboczych

107,13 zł brutto

Typ z kanałem przelotowym * Napięcie zasilania 230 V AC Element wykonawczy przekaźnik Konfiguracja styków 1 × NO Separacja styku TAK Maksymalny prąd odbiorników niepriorytetowych 16 A lub większy z zastosowaniem stycznika Maksymalny prąd odbiorników priorytetowych ograniczony przekrojem przewodu przewlekanego (maks. Ø: 4 mm) Prąd przełączenia 2÷15 A Opóźnienie przełączenia 0,1 s Opóźnienie powrotu 0,1 s Histereza powrotu zasilania 10% Średnica otworu przelotowego 4 mm Przyłącze zaciski śrubowe 4,0 mm² Moment dokręcający 0,5 Nm Pobór mocy 0,4 W Temperatura pracy -25 ÷ 50 °C Wymiary 51×67×26 mm (± 1 mm) Montaż natynkowy Stopień ochrony IP20

Więcej

Przekaźnik priorytetowy, zakres regulacji 2÷15A, montaz na szynie DIN

Montaż natablicowy.
Zakres regulacji 2÷15 A.
Z kanałem przelotowym pod przewód prądowy odbiornika.

Przekaźniki priorytetowe stosujemy między innymi w sytuacjach, gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy mogące pracować niezależnie, a ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych.

Przekaźnik priorytetowy PR-603 zastosujemy w układach, w których obwody priorytetowe mają obciążalność większą niż 16 A. Urządzenie posiada kanał przelotowy pod przewód prądowy odbiornika (max Ø= 4 mm), który jest galwanicznie odseparowany od układu pomiarowego przekaźnika.

Działanie przekaźnika priorytetowego

Potencjometrem nastawiamy wartość poboru prądu w obwodzie priorytetowym, powyżej której przekaźnik odłącza obwód niepriorytetowy.
Spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości progowej spowoduje automatyczne załączenie obwodu niepriorytetowego.
W przypadku kiedy załączony jest już odbiornik priorytetowy przekaźnik uniemożliwi załączenie odbiornika niepriorytetowego.

Uwaga!
Prąd odbiornika priorytetowego może być większy od 15 A. Ograniczony jest jedynie przekrojem przewodu prądowego odbiornika (odseparowanego od układu pomiarowego) przewleczonego przez kanał przelotowy przekaźnika.
W przypadku bezpośredniego podłączenia prąd odbiornika niepriorytetowego również nie może przekroczyć 16 A. Jeżeli prąd odbiornika niepriorytetowego przekracza wartość 16 A, należy zastosować dodatkowy stycznik.

Typ: z kanałem przelotowym *
Napięcie zasilania: 230 V AC
Element wykonawczy: przekaźnik
Konfiguracja styków: 1 × NO
Separacja styku: TAK
Maksymalny prąd odbiorników niepriorytetowych: 16 A lub większy z zastosowaniem stycznika
Maksymalny prąd odbiorników priorytetowych: ograniczony przekrojem przewodu przewlekanego (maks. Ø: 4 mm)
Prąd przełączenia: 2÷15 A
Opóźnienie przełączenia: 0,1 s
Opóźnienie powrotu: 0,1 s
Histereza powrotu zasilania: 10%
Średnica otworu przelotowego: 4 mm
Przyłącze: zaciski śrubowe 4,0 mm²
Moment dokręcający: 0,5 Nm
Pobór mocy: 0,4 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 51×67×26 mm (± 1 mm)
Montaż: natynkowy
Stopień ochrony: IP20

PR-603 instrukcja obsługi (639.87k)

PR-603 schemat CAD dxf (92.93k)

PR OM OMS deklaracja CE 2023 (179.79k)

Rodzaj	Przekaźnik priorytetowy
Typ	z kanałem przelotowym *
Napięcie zasilania	230 V AC
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO
Separacja styku	TAK
Maksymalny prąd odbiorników niepriorytetowych	16 A lub większy z zastosowaniem stycznika
Maksymalny prąd odbiorników priorytetowych	ograniczony przekrojem przewodu przewlekanego (maks. Ø: 4 mm)
Prąd przełączenia	2÷15 A
Opóźnienie przełączenia	0,1 s
Opóźnienie powrotu	0,1 s
Histereza powrotu zasilania	10%
Przyłącze	zaciski śrubowe 4,0 mm²
Moment dokręcający	0,5 Nm
Pobór mocy	0,4 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	51×67×26 mm (± 1 mm)
Montaż	natynkowy
Stopień ochrony	IP20
