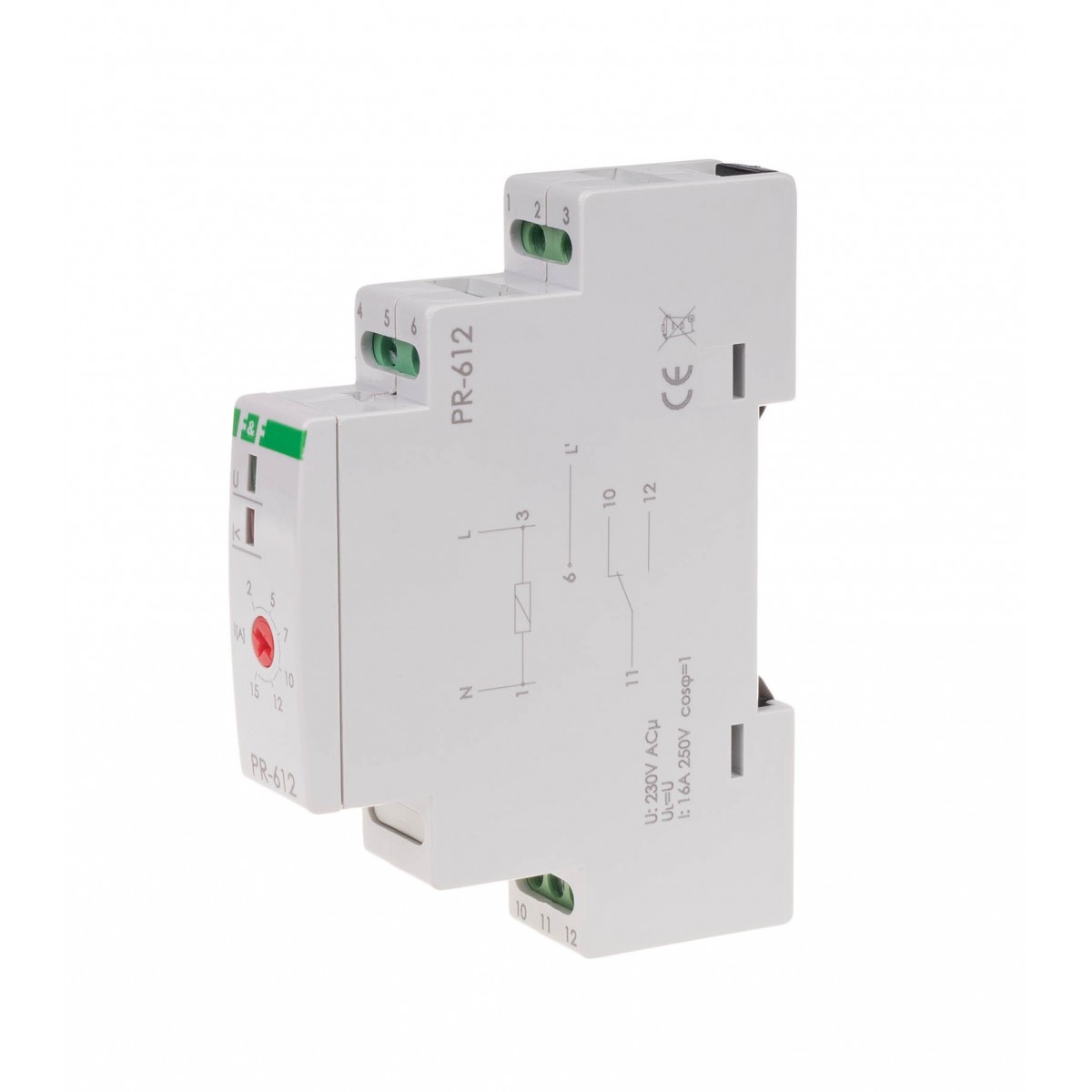

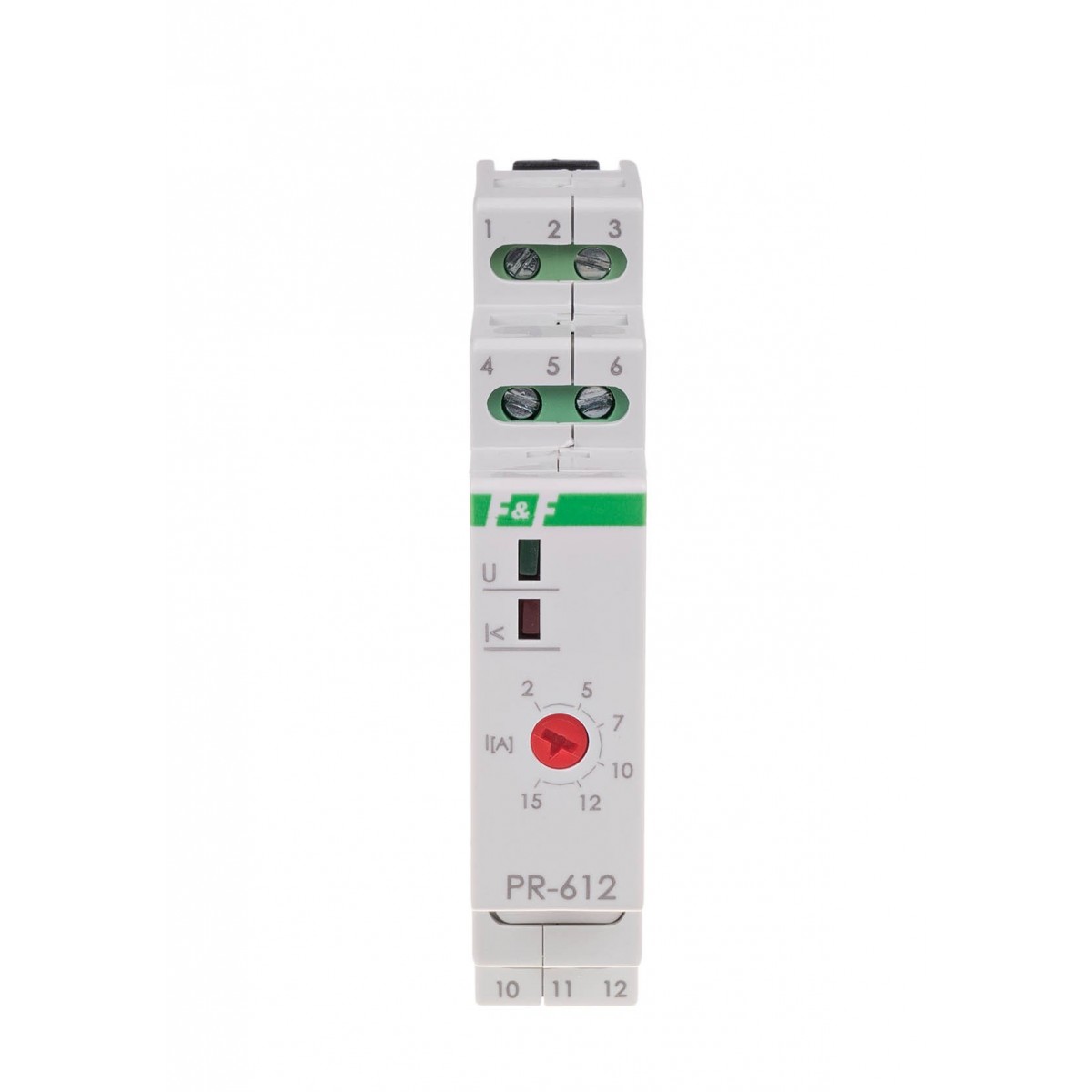

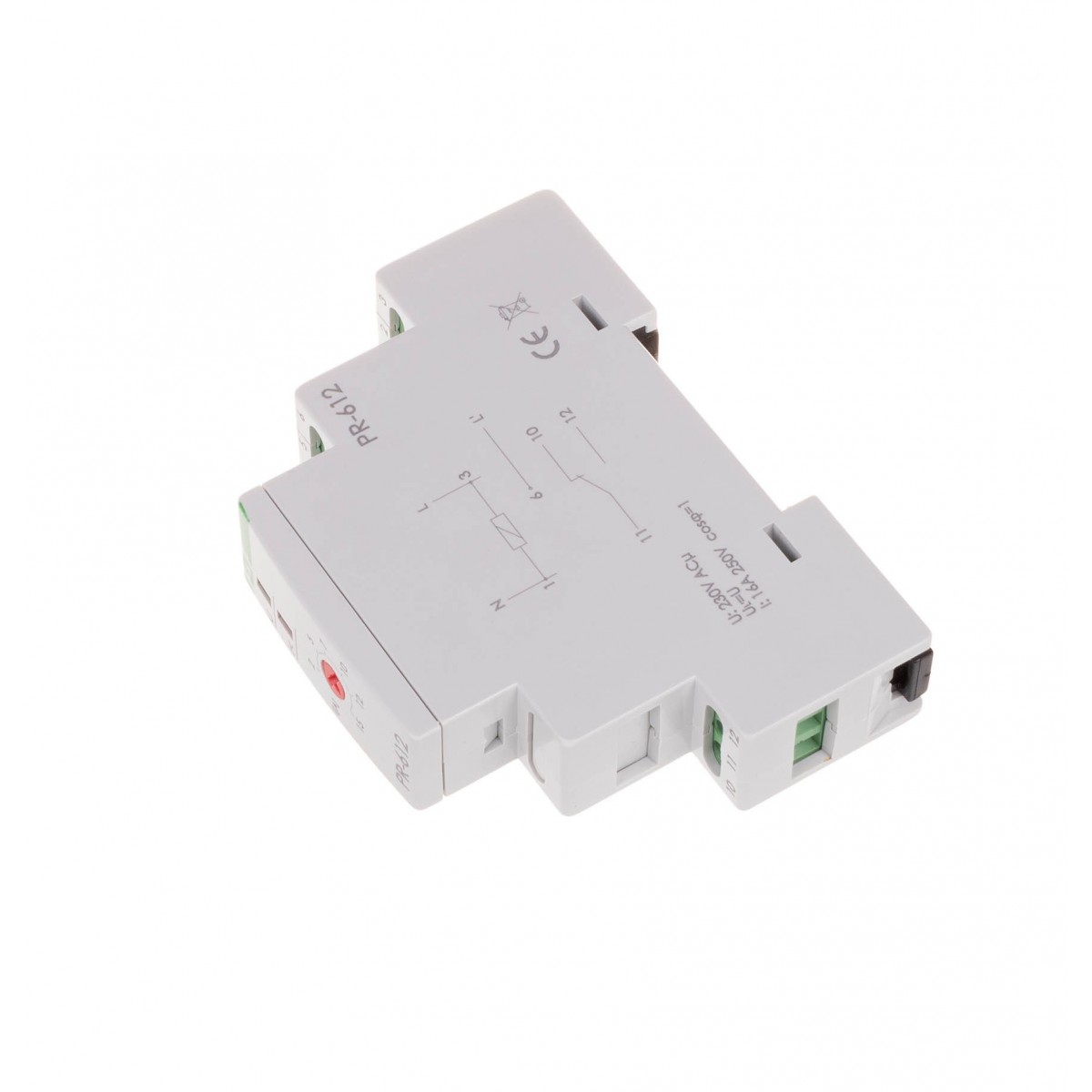

PR-612 przekaźnik priorytetowy,montaż na szynie DIN, 230V U2-15A styk: 1NO/NC F&F

Symbol producenta: PR-612

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 233

Wysyłka: 1-5 dni roboczych

131,86 zł brutto

Napięcie zasilania 230 V AC Element wykonawczy przekaźnik Konfiguracja styków 1 × NO/NC

Więcej

Przekaźnik priorytetowy,montaż na szynie DIN, 230V U=2÷15A styk: 1NO/NC

Montaż na szynie 35 mm.
Zakres regulacji 2÷15 A.

Gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy, które mogą pracować niezależnie, ale ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych, wtedy stosujemy przekaźniki priorytetowe.

Działanie przekaźnika priorytetowego

Za pomocą potencjometru nastawiamy wartość poboru prądu w obwodzie priorytetowym. Powyżej tej wartości przekaźnik odłączy obwód niepriorytetowy.

Spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości progowej spowoduje automatyczne załączenie obwodu niepriorytetowego.
W przypadku, kiedy załączony jest już odbiornik priorytetowy, przekaźnik uniemożliwi załączenie odb. niepriorytetowego.

Uwaga!
Prąd odbiornika priorytetowego nie może być większy od 16 A. W przypadku bezpośredniego podłączenia prąd odbiornika niepriorytetowego również nie może przekroczyć 16 A. Jeżeli prąd odbiornika niepriorytetowego przekracza wartość 16 A należy zastosować dodatkowy stycznik.

Typ: podłączenie bezpośrednie *
Napięcie zasilania: 230 V AC
Element wykonawczy: przekaźnik
Konfiguracja styków: 1 × NO/NC
Separacja styku: TAK
Maksymalny prąd odbiorników niepriorytetowych: 16 A lub większy z zastosowaniem stycznika
Maksymalny prąd odbiorników priorytetowych: 15 A
Prąd przełączenia: 2÷15 A
Opóźnienie przełączenia: 0,1 s
Opóźnienie powrotu: 0,1 s
Histereza powrotu zasilania: 10%
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,4 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

PR-612 instrukcja obsługi (555.27k)

PR-612 schemat CAD dxf (390.97k)

PR OM OMS deklaracja CE 2023 (179.79k)

Rodzaj	Przekaźnik priorytetowy
Typ	podłączenie bezpośrednie *
Napięcie zasilania	230 V AC
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO/NC
Separacja styku	TAK
Maksymalny prąd odbiorników niepriorytetowych	16 A lub większy z zastosowaniem stycznika
Maksymalny prąd odbiorników priorytetowych	15 A
Prąd przełączenia	2÷15 A
Opóźnienie przełączenia	0,1 s
Opóźnienie powrotu	0,1 s
Histereza powrotu zasilania	10%
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,4 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
