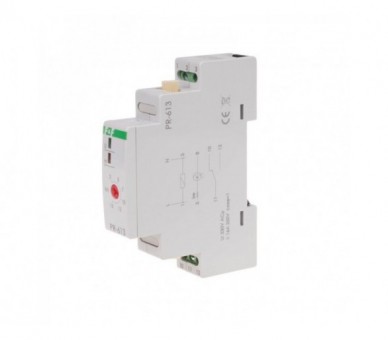

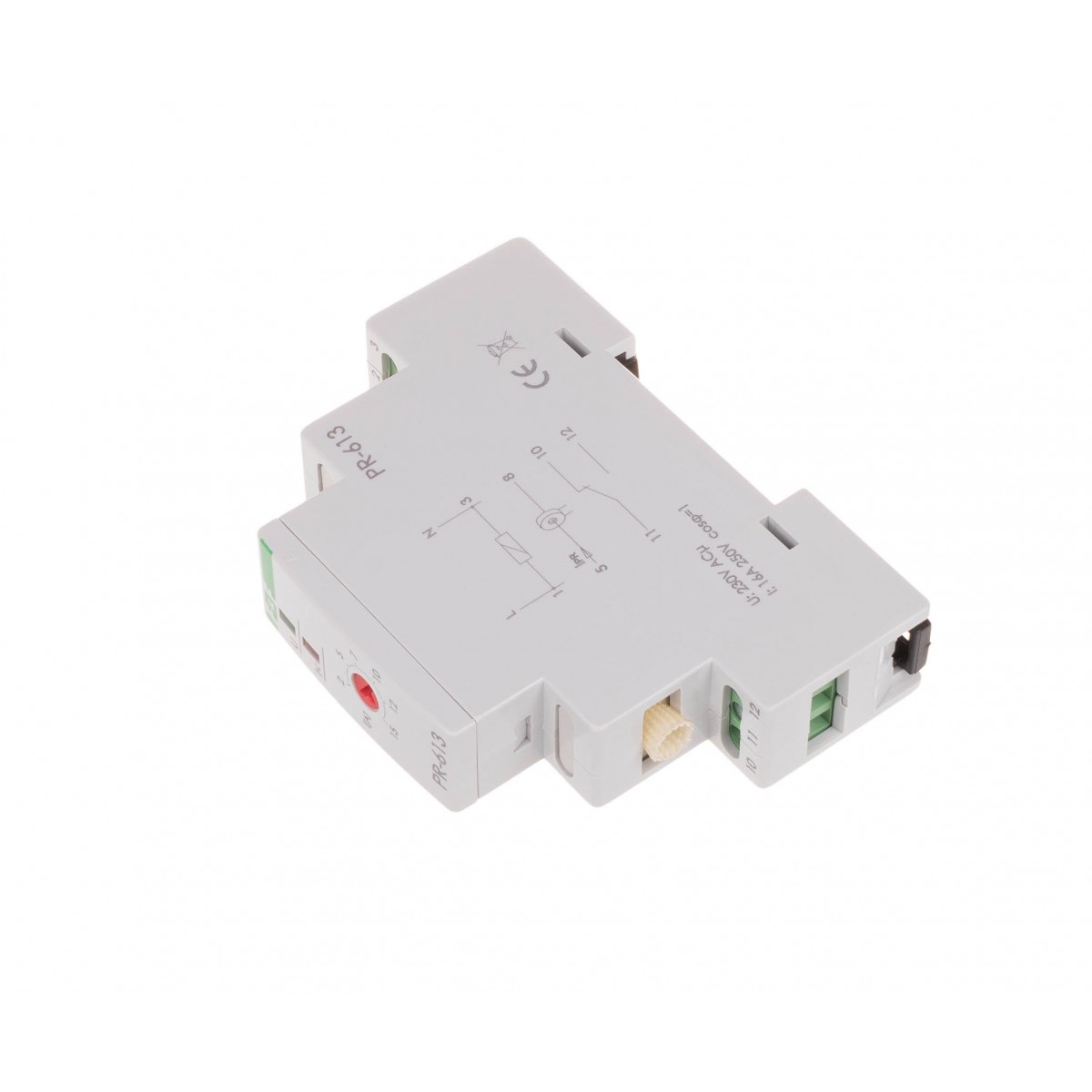

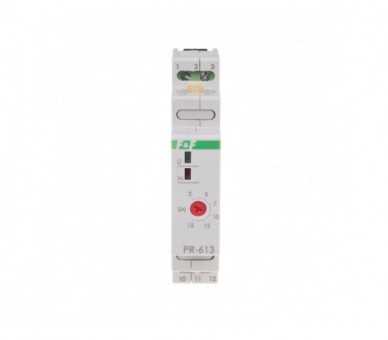

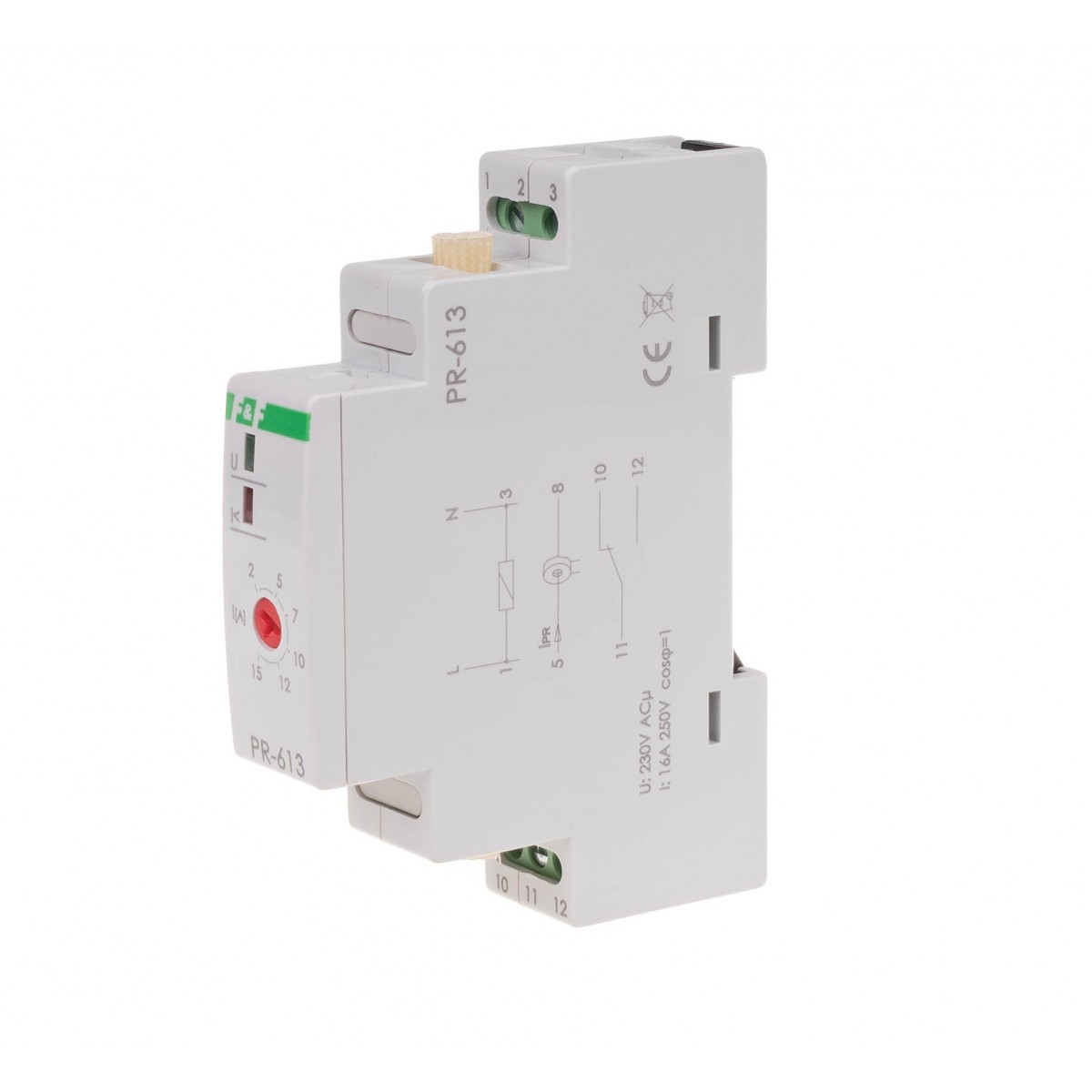

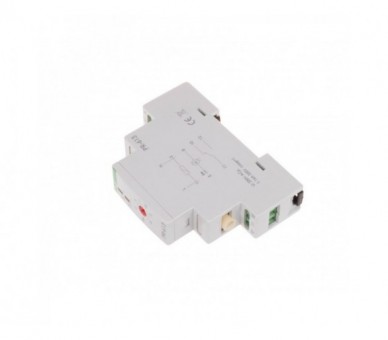

PR-613 przekaźnik priorytetowy, montaż na szynie DIN, 230V U2-15A styk: 1NO/NC F&F

Symbol producenta: PR-613

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 154

Wysyłka: 1-5 dni roboczych

134,33 zł brutto

Typ z kanałem przelotowym * Napięcie zasilania 230 V AC Element wykonawczy przekaźnik Konfiguracja styków 1 × NO/NC Separacja styku TAK Maksymalny prąd odbiorników niepriorytetowych 16 A lub większy z zastosowaniem stycznika Maksymalny prąd odbiorników priorytetowych ograniczony przekrojem przewodu przewlekanego (maks. Ø: 4 mm) Prąd przełączenia 2÷15 A Opóźnienie przełączenia 0,1 s Opóźnienie powrotu 0,1 s Histereza powrotu zasilania 10% Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,4 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Przekaźnik priorytetowy, montaż na szynie DIN, 230V U=2÷15A styk: 1NO/NC

Montaż na szynie 35 mm.
Zakres regulacji 2÷15 A.
Z kanałem przelotowym pod przewód prądowy odbiornika.

Przekaźniki priorytetowe stosujemy m.in. wtedy, gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy mogące pracować niezależnie, a ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych.

Zastosowanie przekaźnika priorytetowego PR-613

Przekażnik znajduje zastosowanie w układach, w których obwody priorytetowe mają obciążalność większą niż 16 A. Urządzenie posiada kanał przelotowy pod przewód prądowy odbiornika (max Ø= 4 mm), który jest galwanicznie odseparowany od układu pomiarowego przekaźnika.

Zasada działania przekaźnika priorytetowego

Potencjometrem nastawiana jest wartość poboru prądu w obwodzie priorytetowym, powyżej której przekaźnik odłącza obwód niepriorytetowy. Spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości progowej spowoduje automatyczne załączenie obwodu niepriorytetowego. W przypadku kiedy załączony jest już odb. priorytetowy przekaźnik uniemożliwi załączenie odb. niepriorytetowego.

Uwaga!
Prąd odbiornika priorytetowego może być większy od 15 A. Ograniczony jest jedynie przekrojem przewodu prądowego odbiornika (odseparowanego od układu pomiarowego) przewleczonego przez kanał przelotowy przekaźnika.
W przypadku bezpośredniego podłączenia prąd odbiornika niepriorytetowego również nie może przekroczyć 16 A. Jeżeli prąd odbiornika niepriorytetowego przekracza wartość 16 A należy zastosować dodatkowy stycznik.

Typ: z kanałem przelotowym *
Napięcie zasilania: 230 V AC
Element wykonawczy: przekaźnik
Konfiguracja styków: 1 × NO/NC
Separacja styku: TAK
Maksymalny prąd odbiorników niepriorytetowych: 16 A lub większy z zastosowaniem stycznika
Maksymalny prąd odbiorników priorytetowych: ograniczony przekrojem przewodu przewlekanego (maks. Ø: 4 mm)
Prąd przełączenia: 2÷15 A
Opóźnienie przełączenia: 0,1 s
Opóźnienie powrotu: 0,1 s
Histereza powrotu zasilania: 10%
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,4 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

PR-613 instrukcja obsługi (80.68k)

PR-613 schemat CAD dxf (390.97k)

PR OM OMS deklaracja CE 2023 (179.79k)

Rodzaj	Przekaźnik priorytetowy
Typ	z kanałem przelotowym *
Napięcie zasilania	230 V AC
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO/NC
Separacja styku	TAK
Maksymalny prąd odbiorników niepriorytetowych	16 A lub większy z zastosowaniem stycznika
Maksymalny prąd odbiorników priorytetowych	ograniczony przekrojem przewodu przewlekanego (maks. Ø: 4 mm)
Prąd przełączenia	2÷15 A
Opóźnienie przełączenia	0,1 s
Opóźnienie powrotu	0,1 s
Histereza powrotu zasilania	10%
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,4 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
