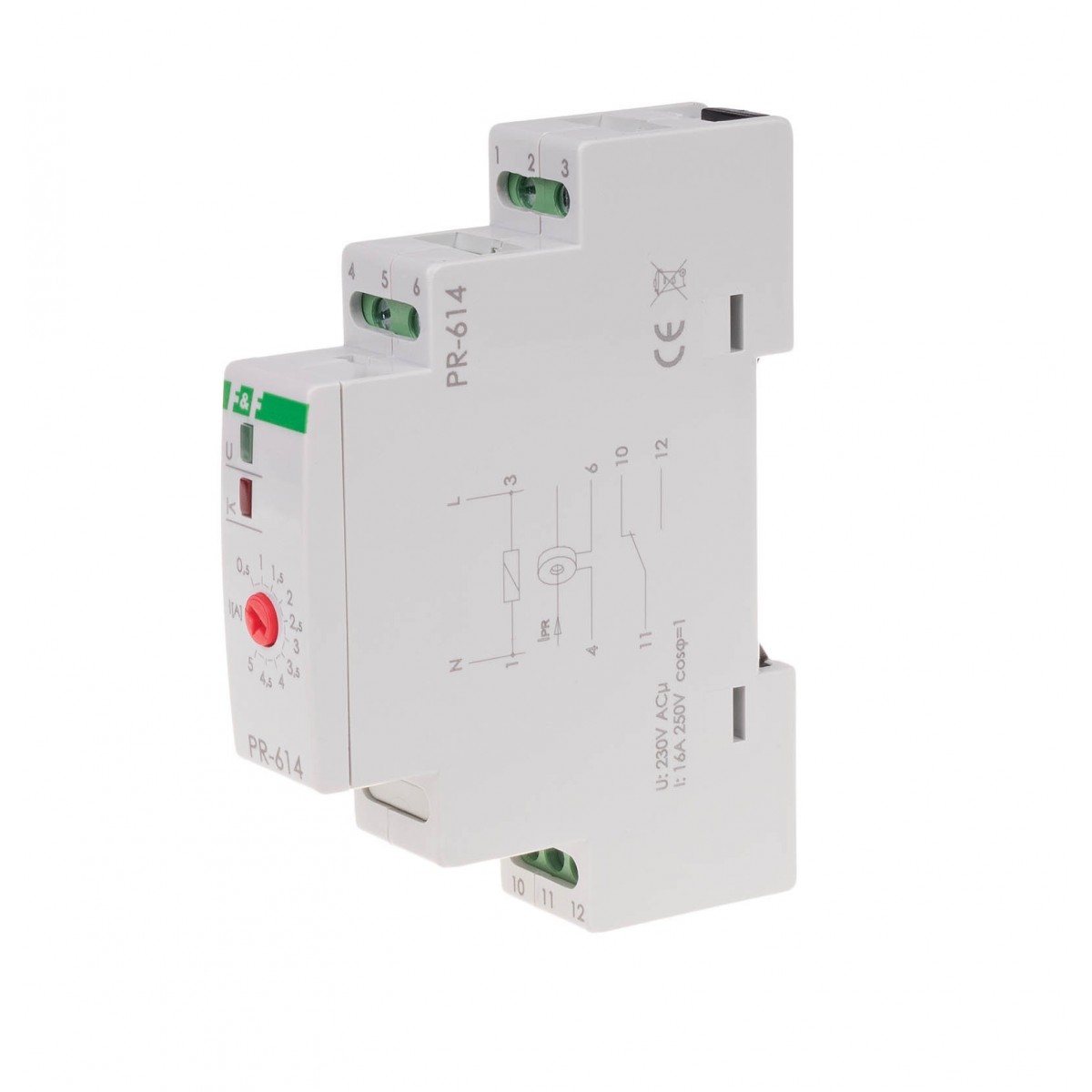

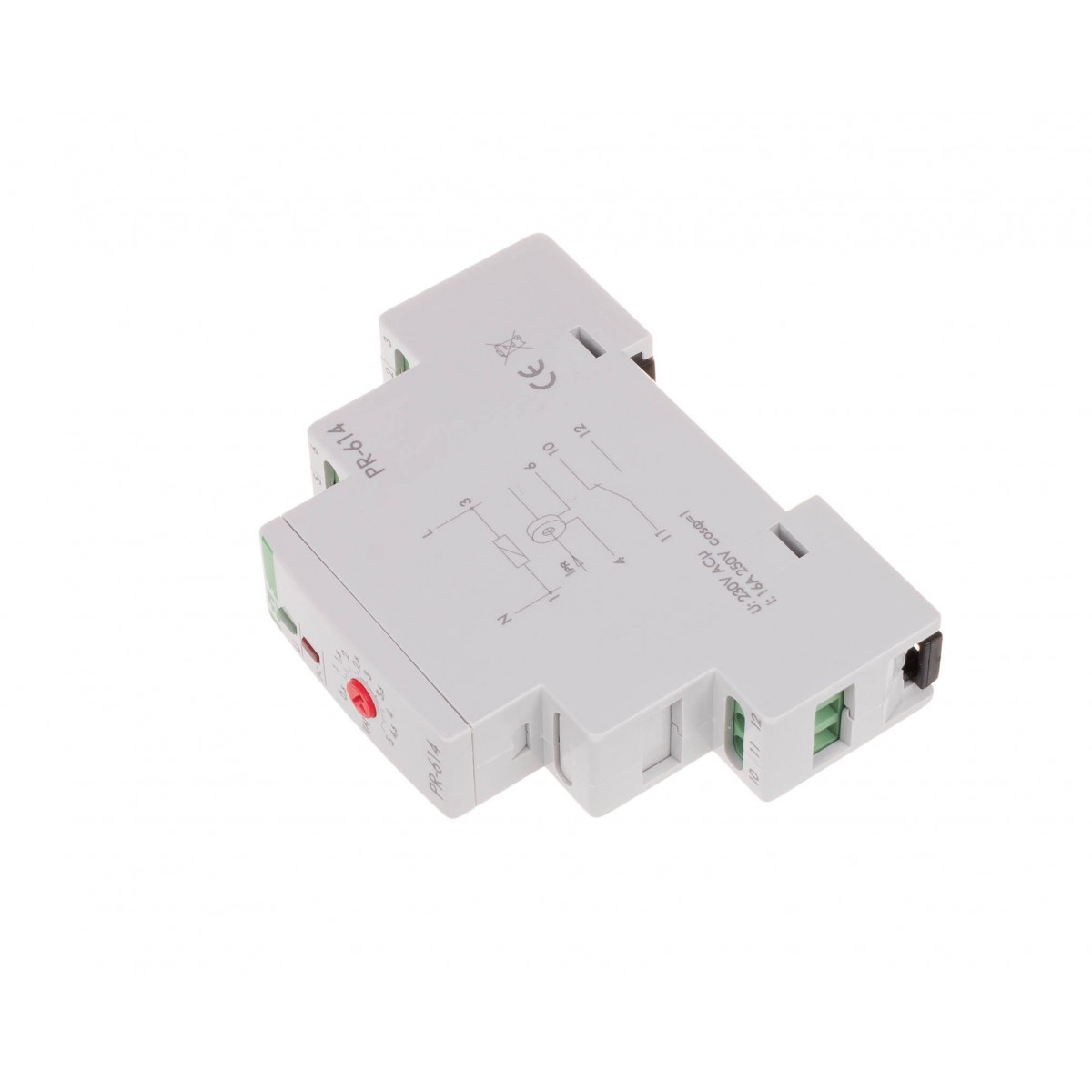

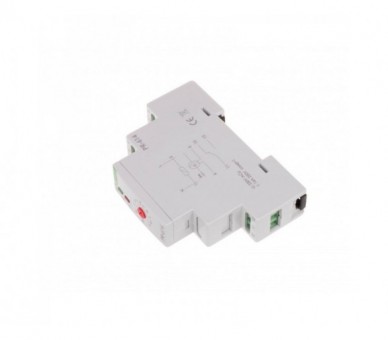

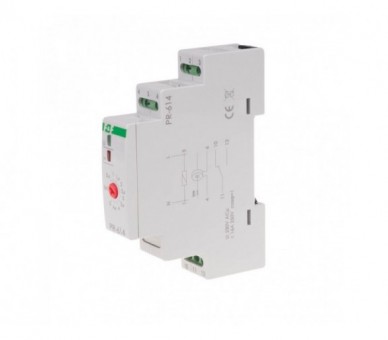

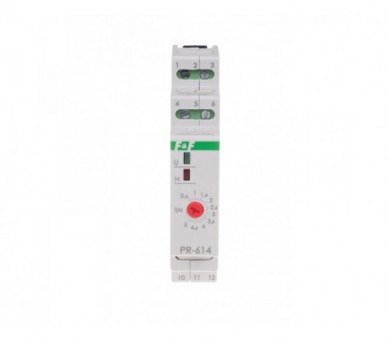

PR-614 przekaźnik priorytetowy, montaż na szynie DIN, 230V U0,5-5A styk: 1NO/NC F&F

Symbol producenta: PR-614

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 78

Wysyłka: 1-5 dni roboczych

131,86 zł brutto

Typ do współpracy z przekładnikiem * Napięcie zasilania 230 V AC Element wykonawczy przekaźnik Konfiguracja styków 1 × NO/NC Separacja styku TAK Maksymalny prąd odbiorników niepriorytetowych 16 A lub większy z zastosowaniem stycznika Prąd przełączenia 0,5÷5 A Opóźnienie przełączenia 0,1 s Opóźnienie powrotu 0,1 s Histereza powrotu zasilania 10% Maksymalny prąd wejścia pomiarowego 4-6 5 A Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,4 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Przekaźnik priorytetowy, montaż na szynie DIN, 230V U=0,5÷5A styk: 1NO/NC

Montaż na szynie 35 mm.
Do współpracy z przekładnikiem prądowym.

Przekaźnik PR-614 jest przystosowany do współpracy z przekładnikiem prądowym, którego prąd uzwojenia wtórnego nie przekracza 5 A.
Przekaźniki priorytetowe stosujemy między innymi w przypadku ,gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy. Mogą one pracować niezależnie. Ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych.

Zasada działania przekażnika priorytetowego PR-614
Nastawiamy potencjometrem wartość poboru prądu w obwodzie priorytetowym. Powyżej tej wartości przekaźnik odłączy obwód niepriorytetowy. Z kolei spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości, spowoduje automatyczne załączenie obwodu niepriorytetowego. W przypadku kiedy załączony jest już odbiornik priorytetowy, przekaźnik uniemożliwi załączenie odbiornika niepriorytetowego.

Przekaźnik PR-614 współpracuje z przekładnikiem, którego prąd uzwojenia wtórnego nie przekracza 5 A. Obwód pierwotny przekładnika włączony jest w obwód zasilający odbiornika priorytetowego. Obwód wtórny natomiast do zacisków pomiarowych przekaźnika. Wartość rzeczywista nastawy prądu, przy którym zadziała przekaźnik, to iloczyn liczby ustawionej pokrętłem na skali i zastosowanej przekładni przekładnika prądowego.

Przykład
Dla odbiornika priorytetowego o maksymalnym obciążeniu 140 A stosujemy przekładnik prądowy o parametrach 150/5 A. Przekładnia wynosi 30. Przy nastawie wartości na skali równej 2 A przekaźnik zadziała przy rzeczywistej wartości prądu równej 60 A (2 A×30=60 A).

Uwaga!
Prąd wejścia pomiarowego (zaciski 4-6) nie może przekroczyć 5 A.

Typ: do współpracy z przekładnikiem *
Napięcie zasilania: 230 V AC
Element wykonawczy: przekaźnik
Konfiguracja styków: 1 × NO/NC
Separacja styku: TAK
Maksymalny prąd odbiorników niepriorytetowych: 16 A lub większy z zastosowaniem stycznika
Prąd przełączenia: 0,5÷5 A
Opóźnienie przełączenia: 0,1 s
Opóźnienie powrotu: 0,1 s
Histereza powrotu zasilania: 10%
Maksymalny prąd wejścia pomiarowego 4-6: 5 A
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,4 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

PR-614 instrukcja obsługi (759.98k)

PR-614 schemat CAD dxf (397.57k)

PR OM OMS deklaracja CE 2023 (179.79k)

Rodzaj	Przekaźnik priorytetowy
Typ	do współpracy z przekładnikiem *
Napięcie zasilania	230 V AC
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO/NC
Separacja styku	TAK
Maksymalny prąd odbiorników niepriorytetowych	16 A lub większy z zastosowaniem stycznika
Prąd przełączenia	0,5÷5 A
Opóźnienie przełączenia	0,1 s
Opóźnienie powrotu	0,1 s
Histereza powrotu zasilania	10%
Maksymalny prąd wejścia pomiarowego 4-6	5 A
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,4 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
