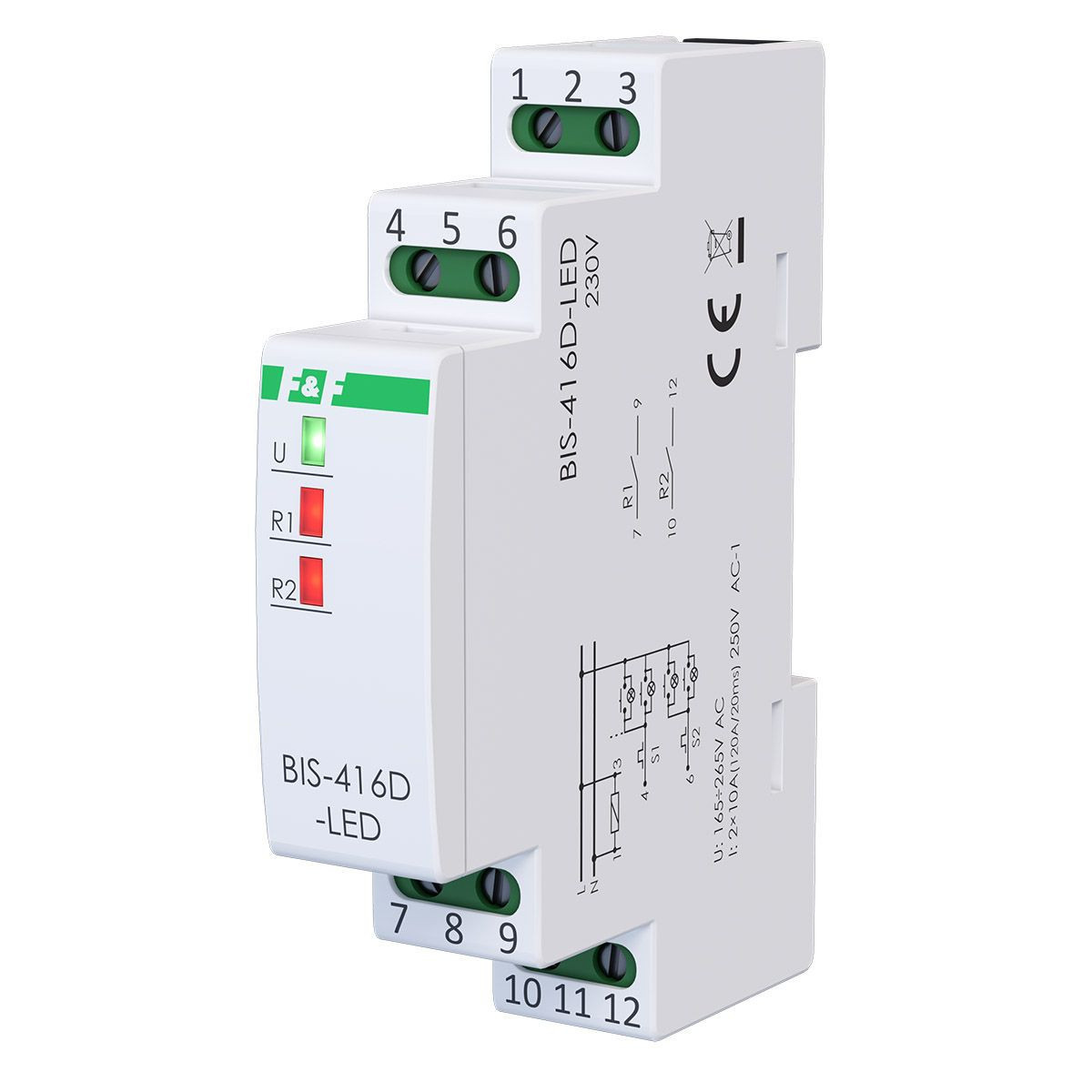

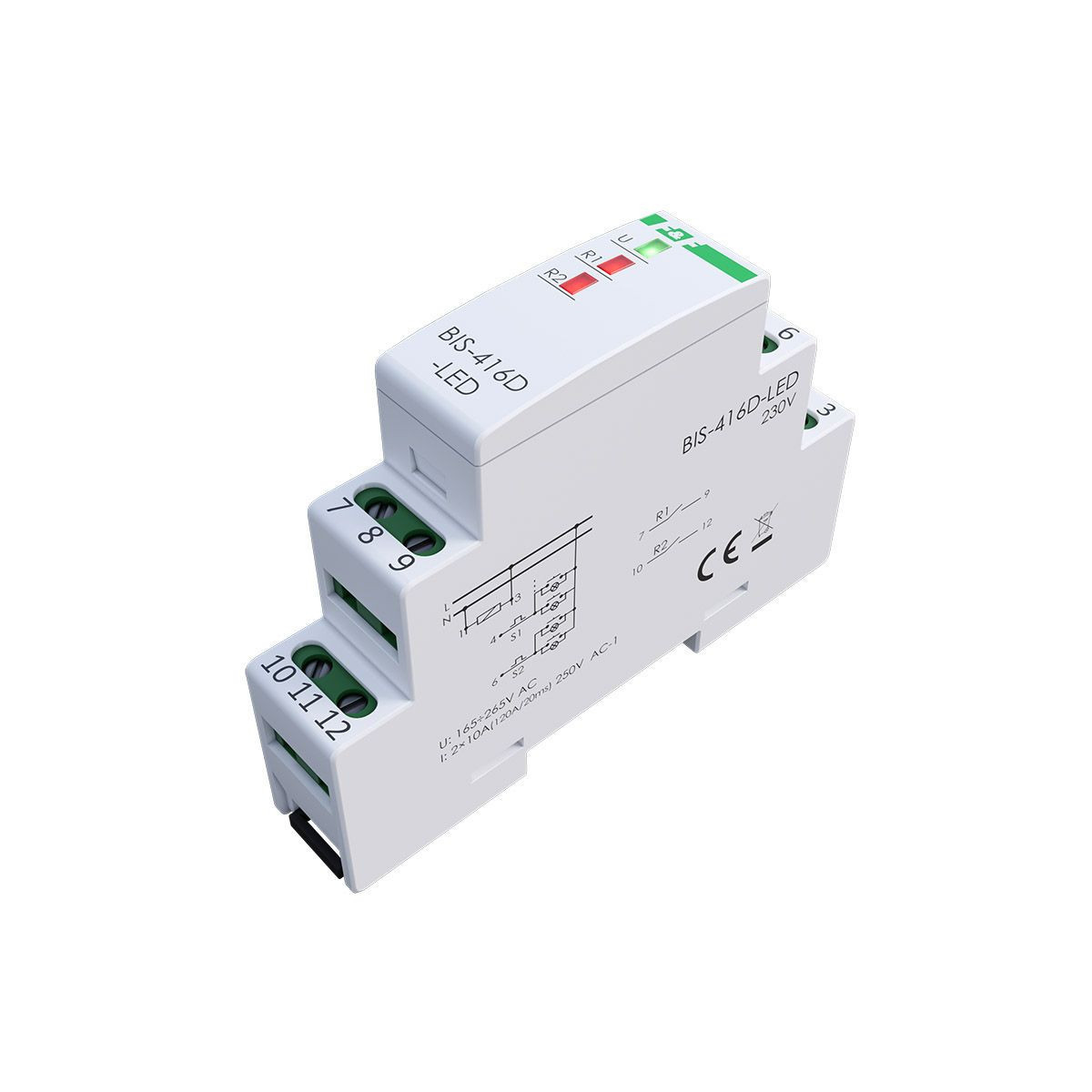

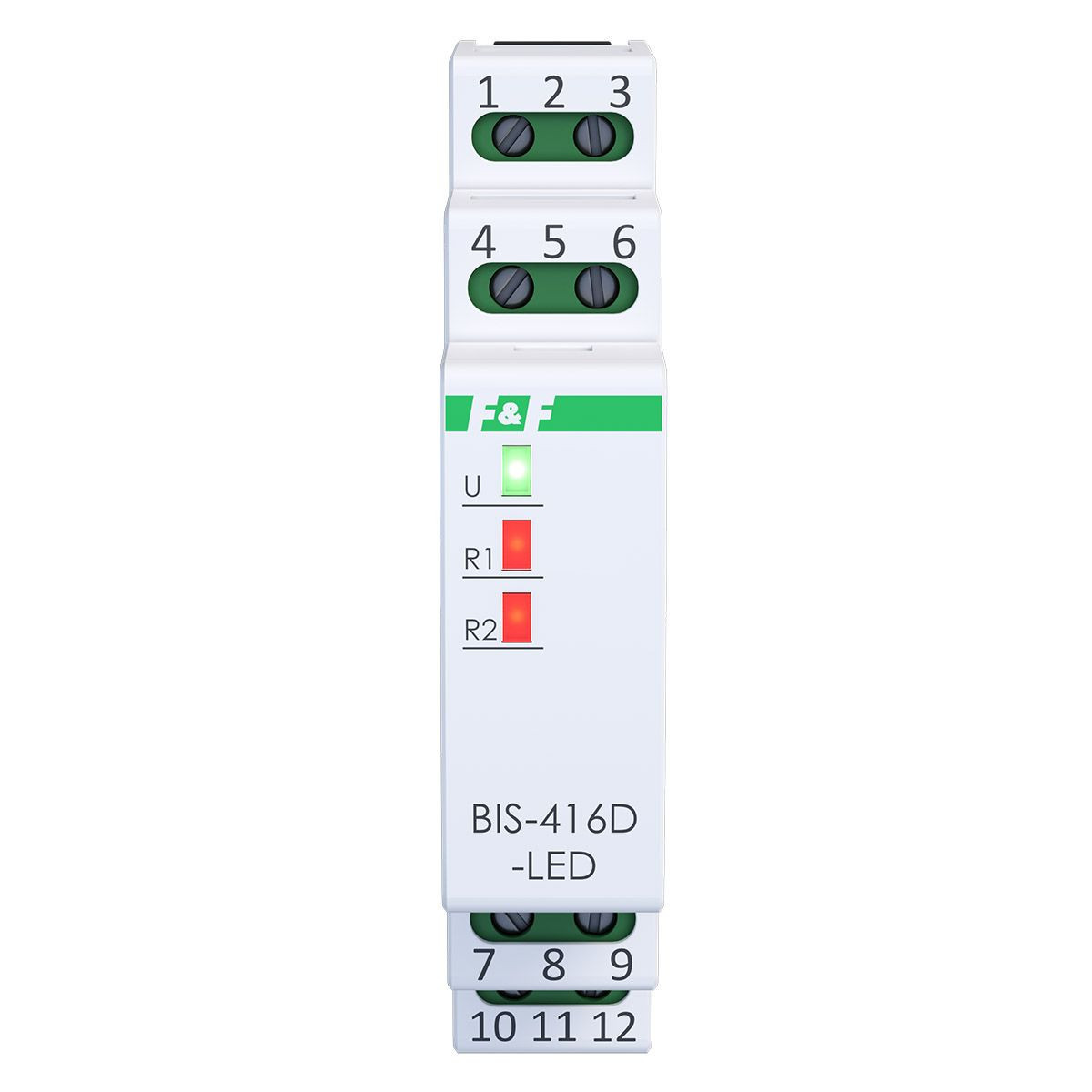

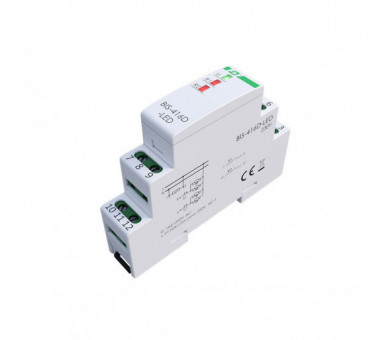

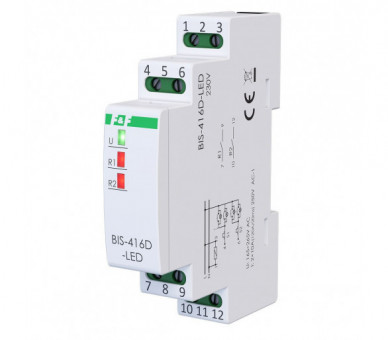

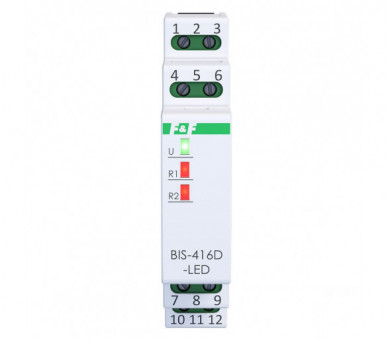

Podwójny przekaźnik bistabilny umożliwia niezależne sterowanie dwoma obwodami. Został zaprojektowany z myślą o sterowaniu obciążeniami LED, zapewniając obsługę impulsowego prądu do 120 A (20 ms) . Urządzenie może współpracować z przyciskami podświetlanymi, co zwiększa elastyczność jego zastosowań. Montaż przekaźnika jest prosty i szybki – odbywa się na standardowej szynie DIN TH-35 .

Działanie

Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Po następnym impulsie nastąpi wyłączenie odbiornika.
Przekaźnik posiada dwa niezależnie sterowane kanały. Sterowanie odbywa się za pomocą dwóch oddzielnych wejść sygnałowych. Impuls na wejściu S1 steruje wyjściem R1. Analogicznie działa para wejścia S2 i wyjścia R2.
Przekaźnik nie posiada "pamięci" pozycji styku, tzn. w przypadkuzaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwiato samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.

Oszczędność miejsca w rozdzielni! – na szerokości 1-modułu zintegrowane są dwa kompletne przekaźniki bistabilne z wyjściami przystosowanymi do sterowania obwodów LED i z możliwością podłączenia przycisków podświetlanych.

• Napięcie zasilania: 165÷265 V AC
• Konfiguracja styków: 2 × NO
• Opóźnienie zadziałania: 0,1 ÷ 0,2 s
• Prąd impulsu sterującego: mniej niż 5 mA
• Sygnalizacja zasilania: LED zielona
• Sygnalizacja zadziałania: 2 x LED czerwona
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: czuwanie 0,2 W, praca 1 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Stopień ochrony: IP20
