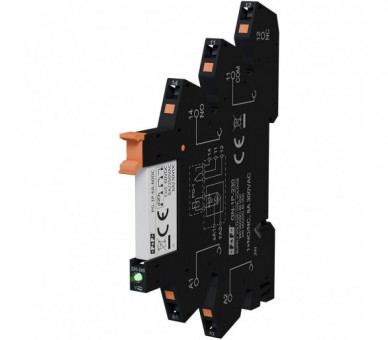

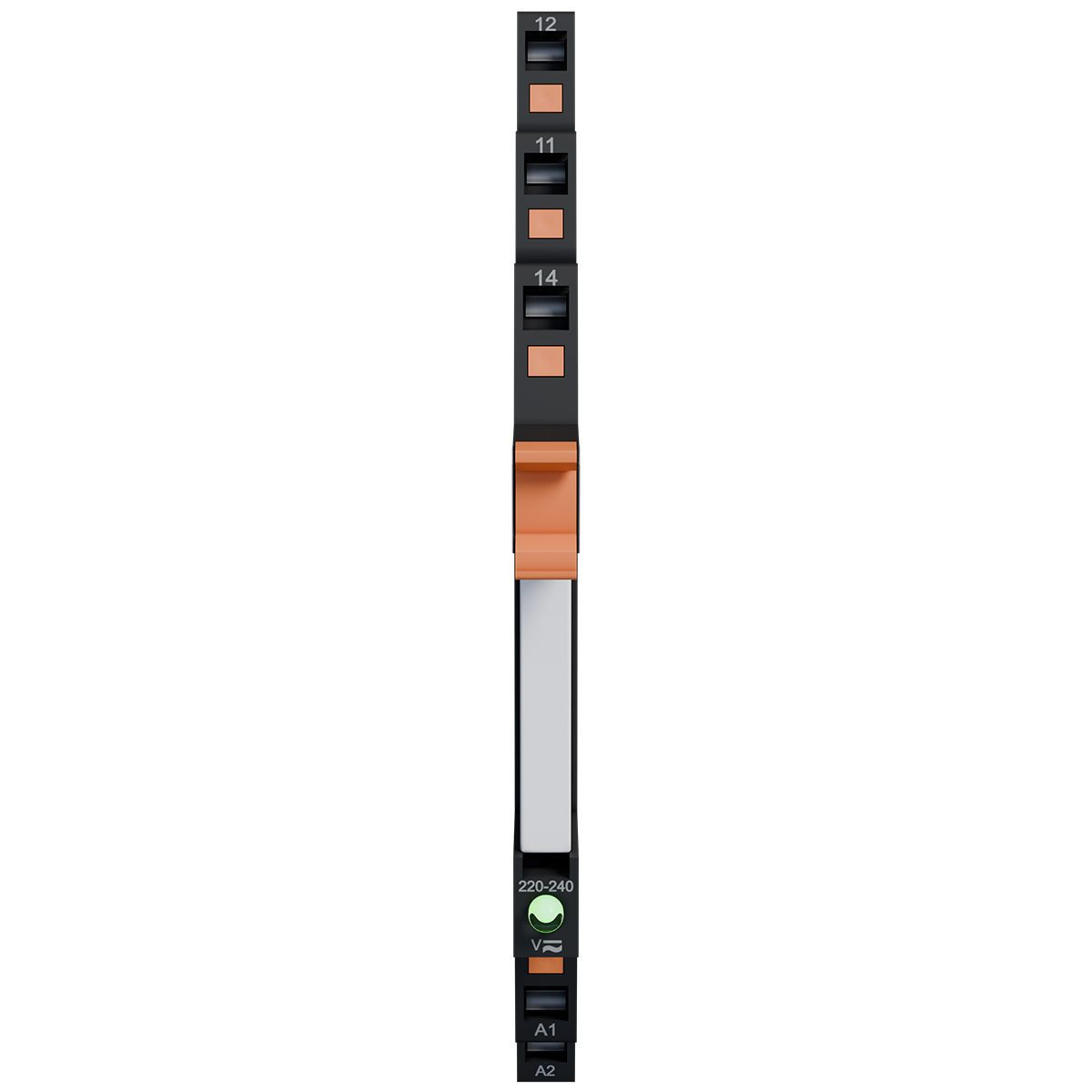

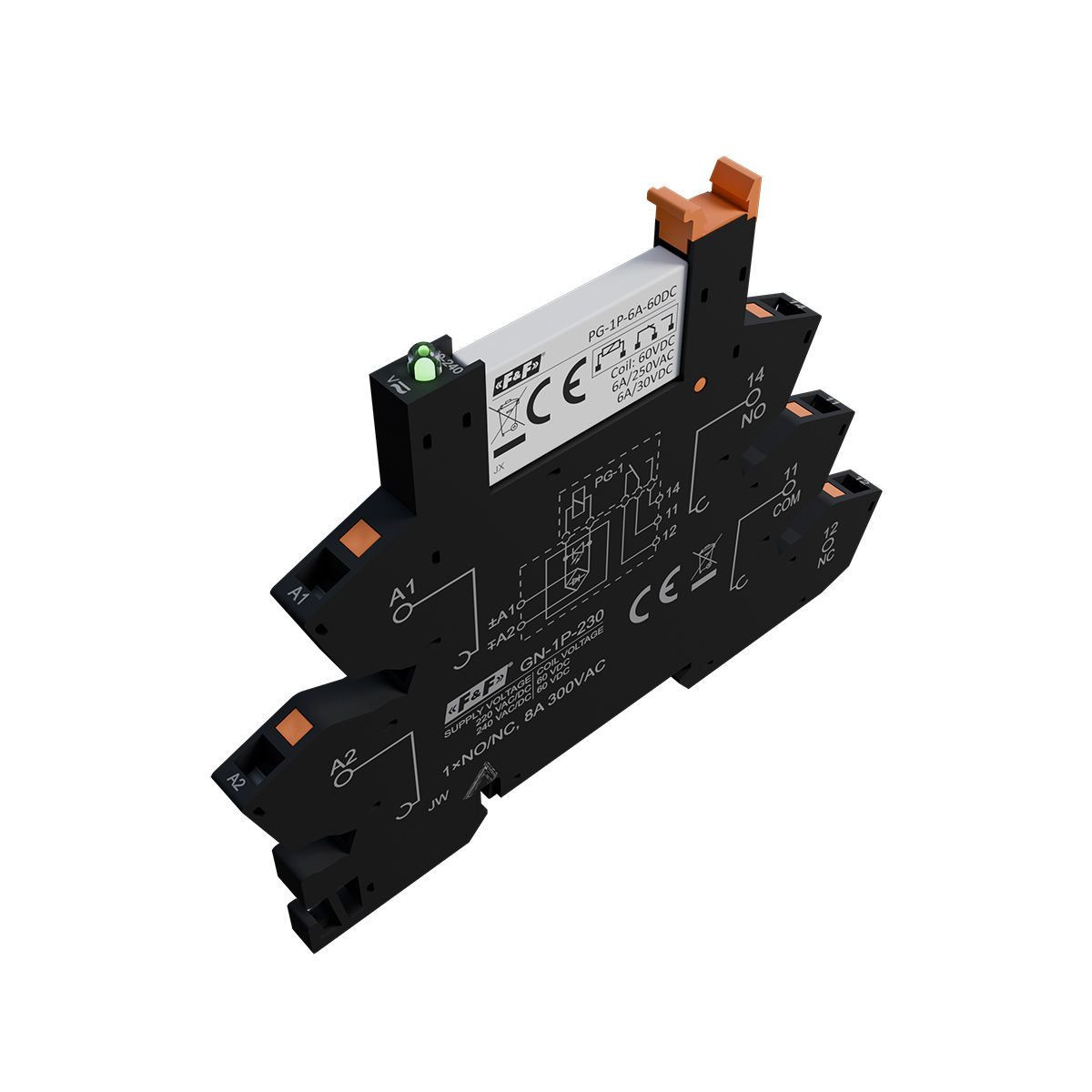

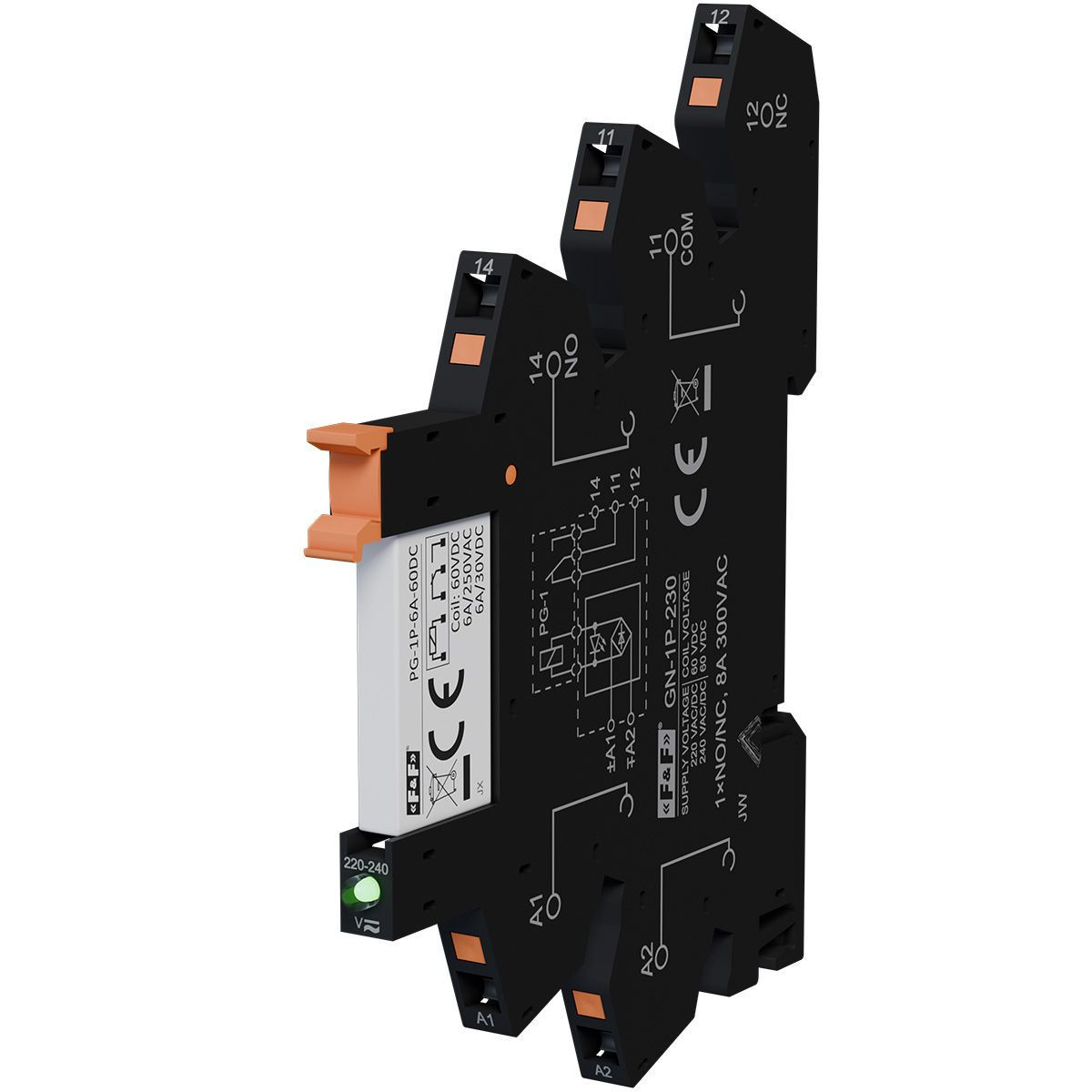

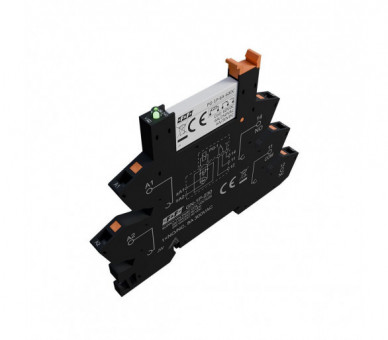

Komplet składa się z kompaktowego gniazda przekaźnikowego (szerokość 6,2mm)na szynę DIN TH-35 oraz przekaźnika interfejsowego serii PG-1P. Zestaw zapewnia niezawodne przełączanie sygnałów, separację galwaniczną oraz stabilną pracę w aplikacjach automatyki przemysłowej. To praktyczne i oszczędzające miejsce rozwiązanie do nowoczesnych szaf sterowniczych.

Gniazdo przekaźnikowe GN-1P-230– 1/3 modułu

Gniazdo przeznaczone do montażu przekaźników serii PG-1P o napięciu cewki 60 V DC. Smukła konstrukcja o szerokości 6,2 mm umożliwia maksymalne wykorzystanie przestrzeni na szynie DIN.

Najważniejsze cechy:

• wysoka wytrzymałość dielektryczna: 2500 V AC,
• obciążalność prądowa 8A,
• napięcie znamionowe 300 V,
• montaż na szynie DIN TH-35,
• dostępne akcesoria: listwy grzebieniowe.

Przekaźnik interfejsowy PG-1P-6A-60DC – wąski i niezawodny

Przekaźnik wyposażony jest w jeden styk przełączny (NO/NC) oraz cewkę 60 V DC. Dzięki obudowie o szerokości zaledwie 5,2 mm idealnie sprawdza się w układach, w których liczy się oszczędność miejsca.

Kluczowe parametry:

• 1 styk przełączny (1P),
• obciążalność 6 A,
• odporność na krótkotrwałe prądy udarowe do 80A,
• materiał styków: AgSnO₂ – zwiększona trwałość i odporność na zużycie,
• stabilna praca w warunkach przemysłowych.

Zastosowanie

Komplet znajduje zastosowanie w układach automatyki jako element separujący, dostosowujący sygnały oraz zapewniający bezpieczeństwo komunikacji pomiędzy sterownikami a urządzeniami wykonawczymi. Idealny do:

• systemów sterowania maszyn,
• instalacji przemysłowych,
• rozdzielnic i szaf sterowniczych,
• aplikacji, w których wymagana jest galwaniczna separacja sygnałów.

Zgodność z normami

Gniazda:

• PN-EN 60999-1:2002
• PN-EN 61810-1:2015-09
• PN-EN 61984:2009

Przekaźniki:

• PN-EN 60999-1:2002
• PN-EN 61810-1:2015-09
• PN-EN IEC 60947-1:2021-07

• Maksymalne napięcie łączeniowe: 277 V AC / 30 V DC
• Materiał obudowy: PA46-V0
• Temperatura pracy: -30÷65°C
• Wymiary: 6,2x101x75 mm
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
• Obciążalność prądowa [A]: 6
• Liczba i rodzaj styków: 1P
• Materiał styków: AgSnO2
• Maksymalny prąd rozruchowy [A]: 80
• Napięcie znamionowe cewki: 230 V DC
