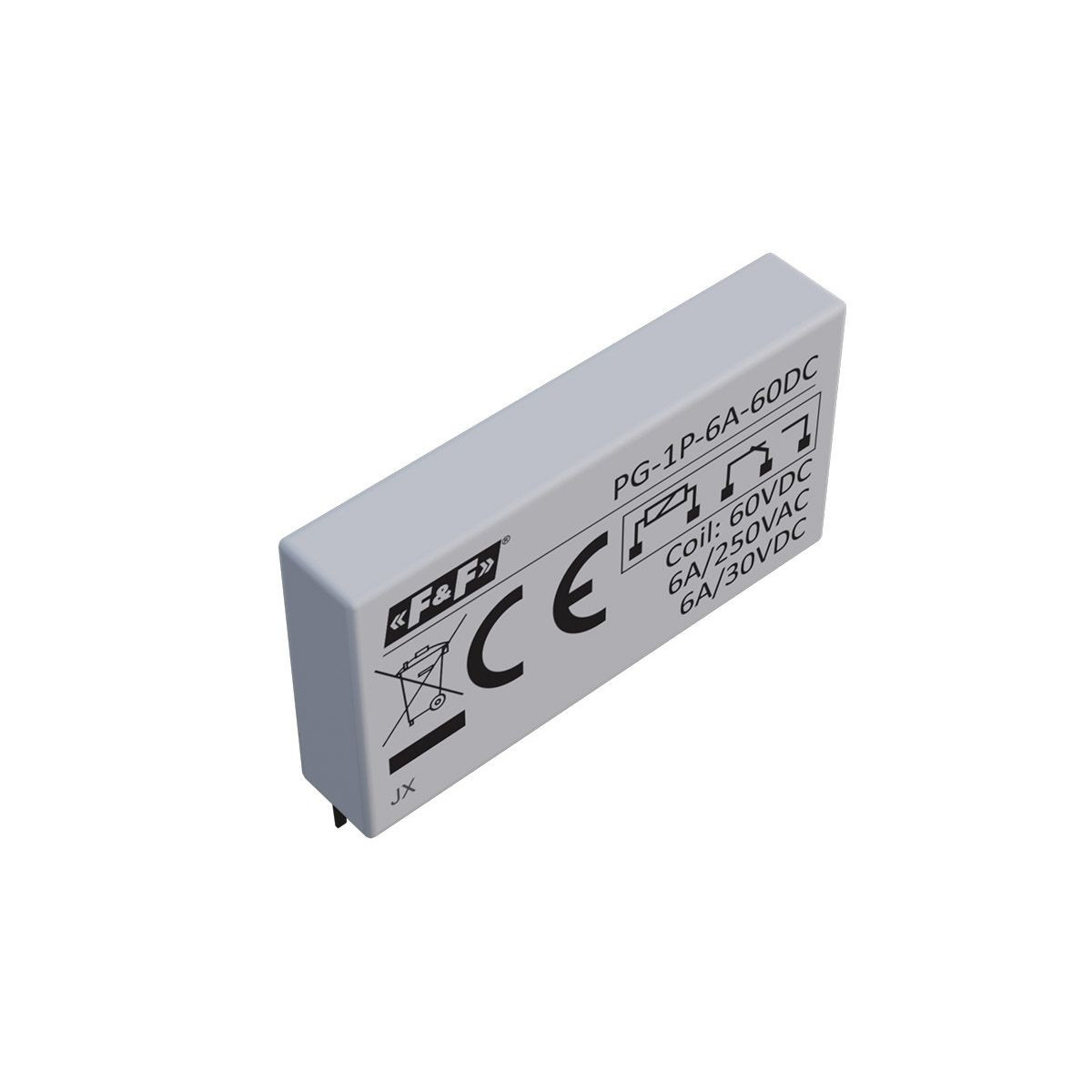

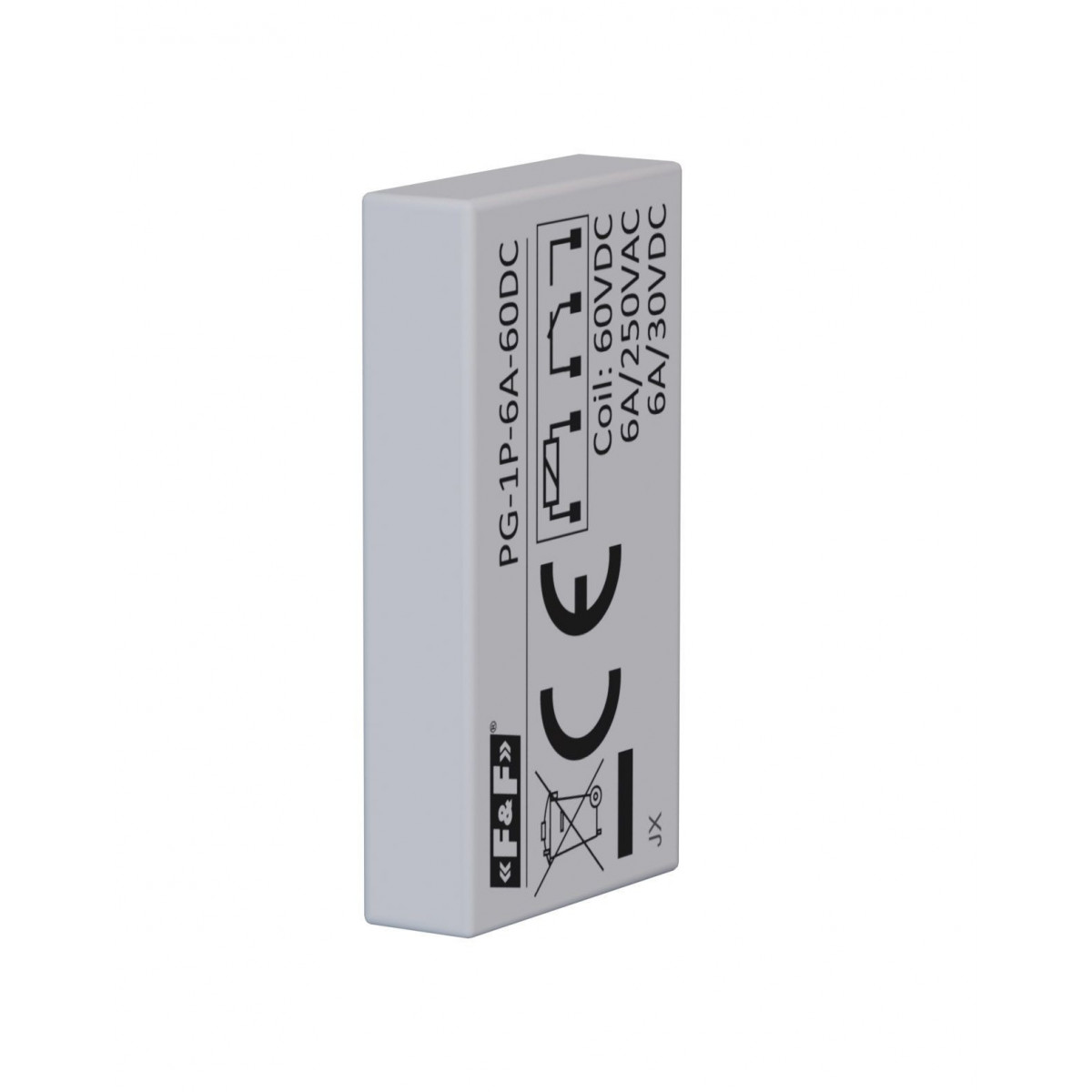

Przekaźniki interfejsowe, znane również jako przekaźniki sprzęgające, separacyjne lub sygnałowe, stanowią niezawodne rozwiązanie w zakresie separacji galwanicznej oraz dostosowania sygnałów pomiędzy różnymi poziomami sterowania i obciążenia. Dzięki kompaktowej budowie, szerokiemu zakresowi napięć cewki oraz różnorodnym konfiguracjom styków, ułatwiają projektowanie nowoczesnych systemów automatyki. Zapewniają wysoką odporność na zakłócenia i bezpieczną pracę w nawet najbardziej wymagających aplikacjach przemysłowych. To kluczowy element dla stabilnej i elastycznej komunikacji pomiędzy urządzeniami.

Zgodność z normami:
PN-EN 60999-1:2002
PN-EN 61810-1:2015-09
PN-EN IEC 60947-1:2021-07

• Maksymalne napięcie łączeniowe: 277 V AC / 30 V DC
• Trwałość elektryczna: 30 000 cykli
• Trwałość mechaniczna: 10 000 000 cykli
• Rezystancja izolacji: ˃1000 MΩ500 V DC
• Zastosowanie: GN-1P-230
• Wilgotność względna: 5÷85%
• Obciążalność prądowa [A]: 6
• Wymiary (szer. x wys. x głęb.) [mm]: 5,2x28,1x19,2
• Liczba i rodzaj styków: 1P
• Materiał styków: AgSnO2
• Maksymalny prąd rozruchowy [A]: 80
• Napięcie znamionowe cewki: 60 V DC
• Odległość między cewką a stykami [mm]: 8
• Rezystancja zestyku [mΩ]: ≤100
• Minimalny prąd zestyków [mA]: 10
• Napięcie probiercze między cewką a stykami [V/min.]: 5000/1
• Napięcie probiercze przerwy zestykowej [V/min.]: 1000/1
• Maksymalna moc łączeniowa AC-1 [VA]: 1662
• Maksymalna moc łączeniowa DC [W]: 180
• Znamionowy pobór mocy (cewka) [W]: 0,25
• Czas zadziałania/powrotu (wartości typowe) [ms/ms]: 10/5
• Odporność na wibracje [mm], DA (podwójna amplituda) 10-55 Hz: 1
• Odporność na udary[m/s²]: 100
• Temperatura otoczenia: -40÷85°C
