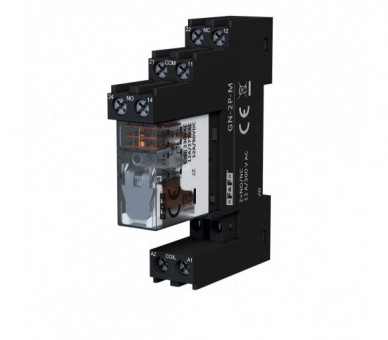

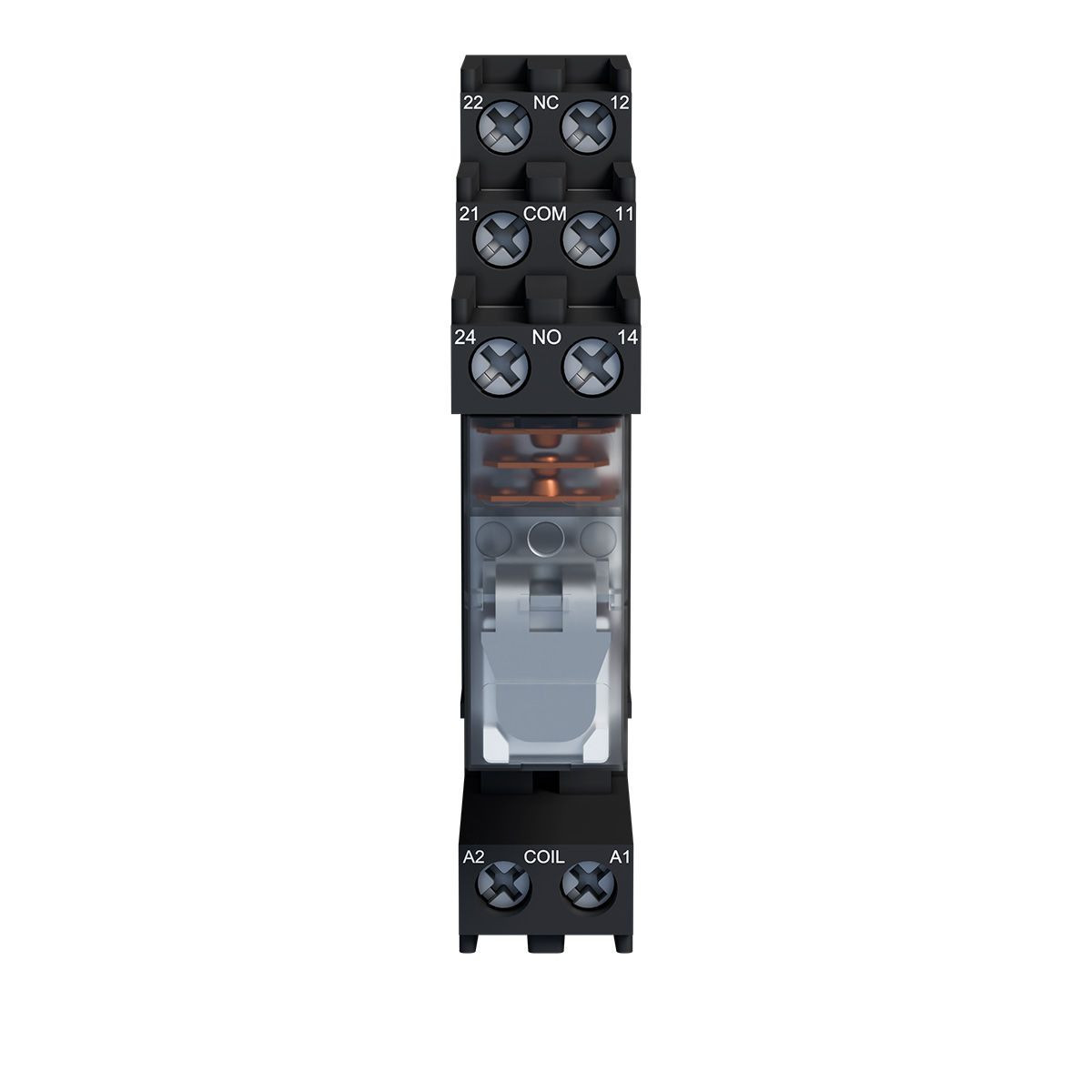

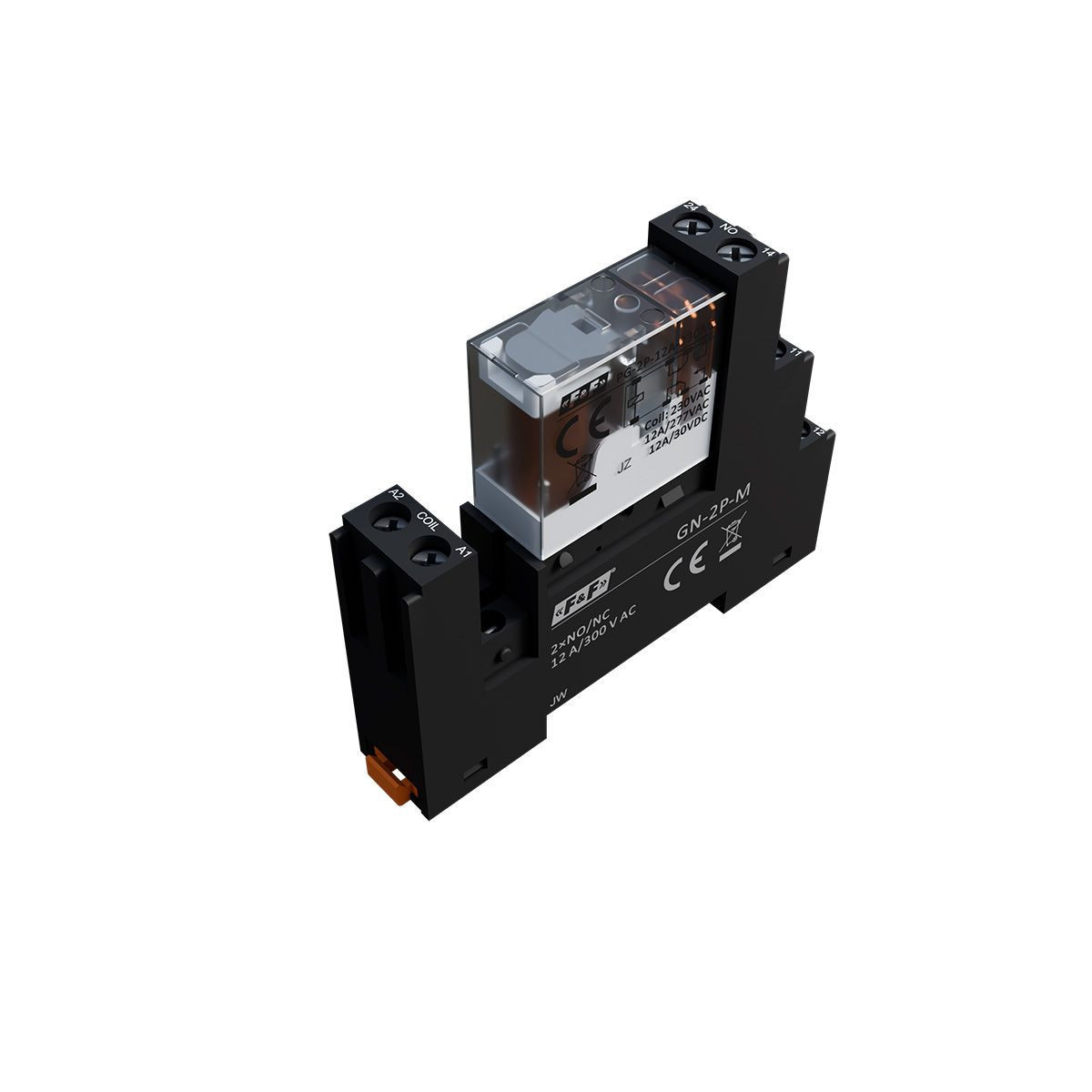

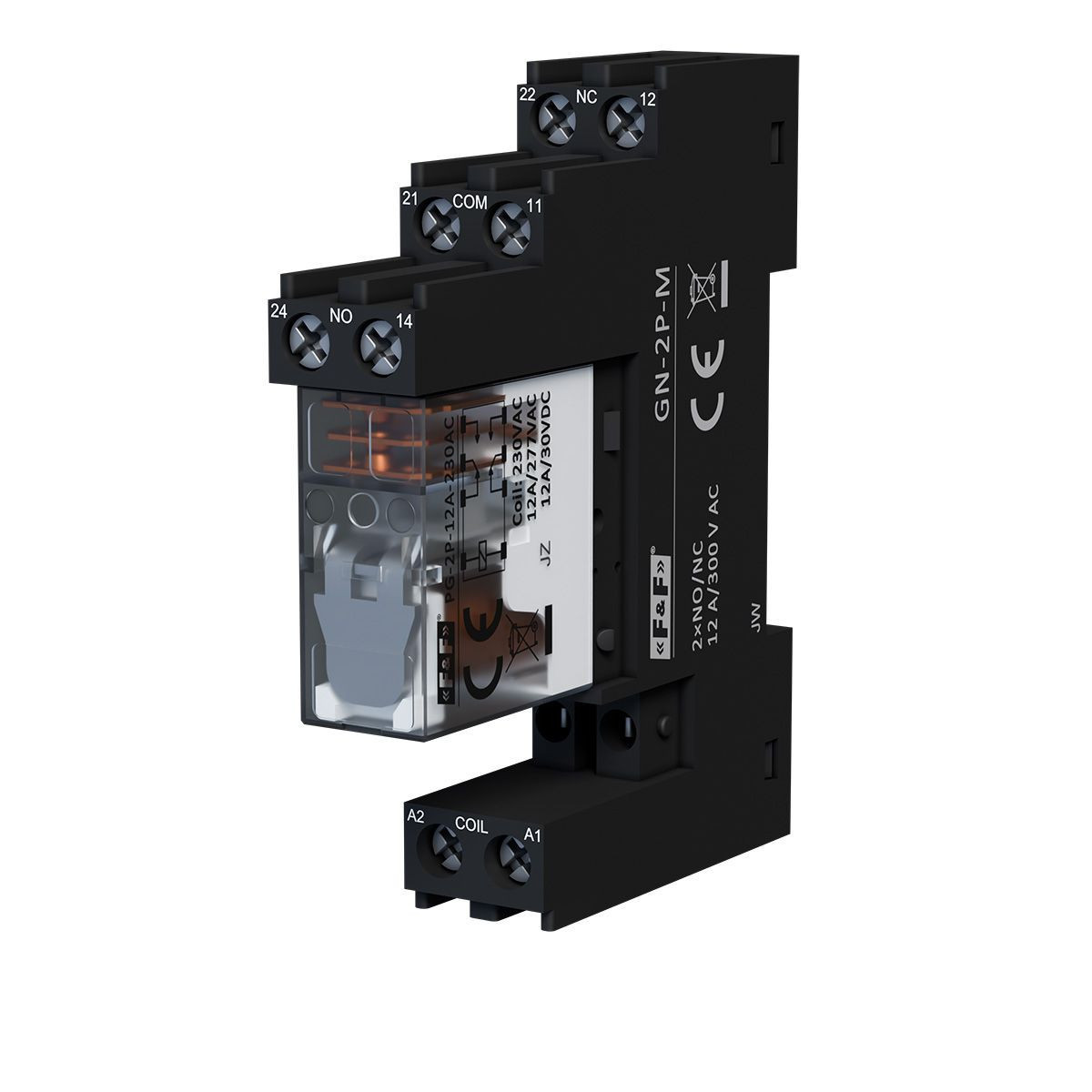

Komplet składa się z kompaktowego gniazda przekaźnikowego na szynę DIN TH-35 oraz przekaźnika interfejsowego serii PG-2P. Zestaw zapewnia niezawodne przełączanie sygnałów, separację galwaniczną oraz stabilną pracę w aplikacjach automatyki przemysłowej. To praktyczne i oszczędzające miejsce rozwiązanie do nowoczesnych szaf sterowniczych.

Gniazdo przekaźnikowe GN-2P-M – 1 moduł

Gniazdo przeznaczone do montażu przekaźników serii PG-2P (24 V DC / 230 V AC).

Najważniejsze cechy:

• wysoka wytrzymałość dielektryczna: 2500 V AC,
• obciążalność prądowa 12A,
• dwa styki przełączne 2P (NO/NC)
• napięcie znamionowe 300 V,
• montaż na szynie DIN TH-35,
• dostępne akcesoria: moduły przeciwprzepięciowe, obejmy wyrzutnikowe

Przekaźnik interfejsowy PG-2P-12A-230AC

Przekaźnik wyposażony jest w dwa styki przełączne (NO/NC) oraz cewkę 230 V AC.

Kluczowe parametry:

• konfiguracja styków 2P (NO/NC)
• obciążalność 12 A,
• materiał styków: AgSnO₂ – zwiększona trwałość i odporność na zużycie,
• stabilna praca w warunkach przemysłowych.

Zastosowanie

Komplet znajduje zastosowanie w układach automatyki jako element separujący, dostosowujący sygnały oraz zapewniający bezpieczeństwo komunikacji pomiędzy sterownikami a urządzeniami wykonawczymi. Idealny do:

• systemów sterowania maszyn,
• instalacji przemysłowych,
• rozdzielnic i szaf sterowniczych,
• aplikacji, w których wymagana jest galwaniczna separacja sygnałów.

Zgodność z normami

Gniazda:

• PN-EN 60999-1:2002
• PN-EN 61810-1:2015-09
• PN-EN 61984:2009

Przekaźniki:

• PN-EN 60999-1:2002
• PN-EN 61810-1:2015-09
• PN-EN IEC 60947-1:2021-07

• Maksymalne napięcie łączeniowe: 277 V AC / 30 V DC
• Materiał obudowy: PA46-S250F6(V0)
• Temperatura pracy: -40÷75°C
• Wymiary: 15,6x79x61 mm
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
• Obciążalność prądowa [A]: 12
• Liczba i rodzaj styków: 2P
• Materiał styków: AgSnO2
• Maksymalny prąd rozruchowy [A]: 12
• Napięcie znamionowe cewki: 230 V DC
