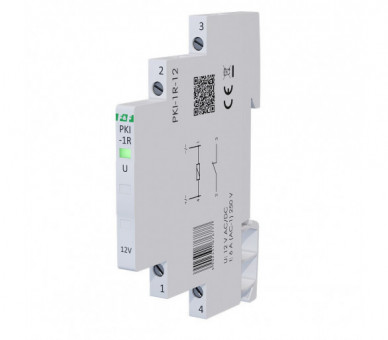

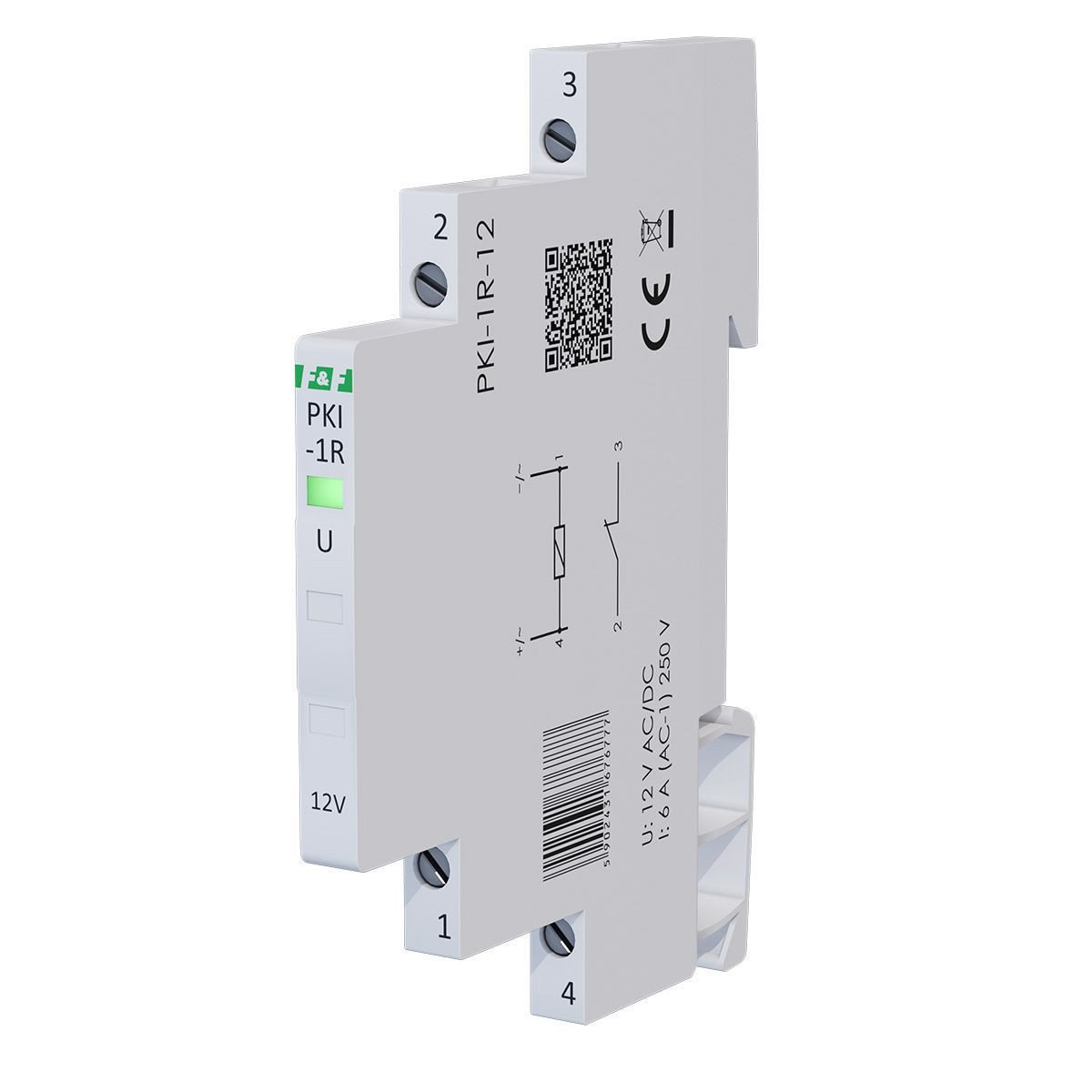

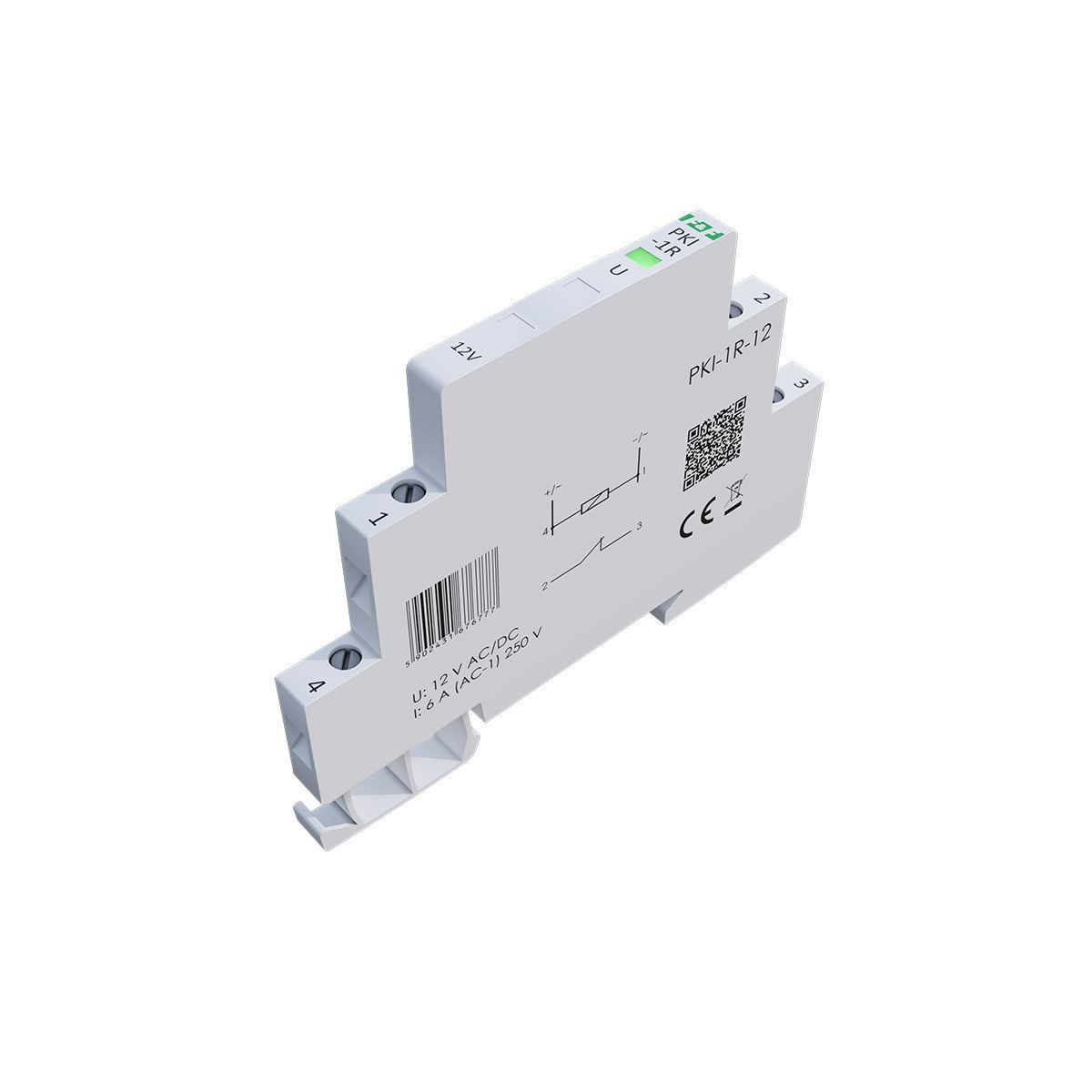

PKI-1R-12V to kompaktowy przekaźnik interfejsowy przeznaczony do zastosowań w systemach automatyki przemysłowej, instalacjach elektrycznych oraz układach sterowania.

Urządzenie posiada styk rozwierny (NC) oraz cewkę zasilaną napięciem 12 V AC/DC, co pozwala na jego zastosowanie w wielu systemach sterowania.

Po podaniu napięcia na cewkę przekaźnika następuje rozwarcie styku NC, a stan pracy sygnalizowany jest poprzez diodę LED. Po zaniku napięcia styk powraca do stanu zwartego.

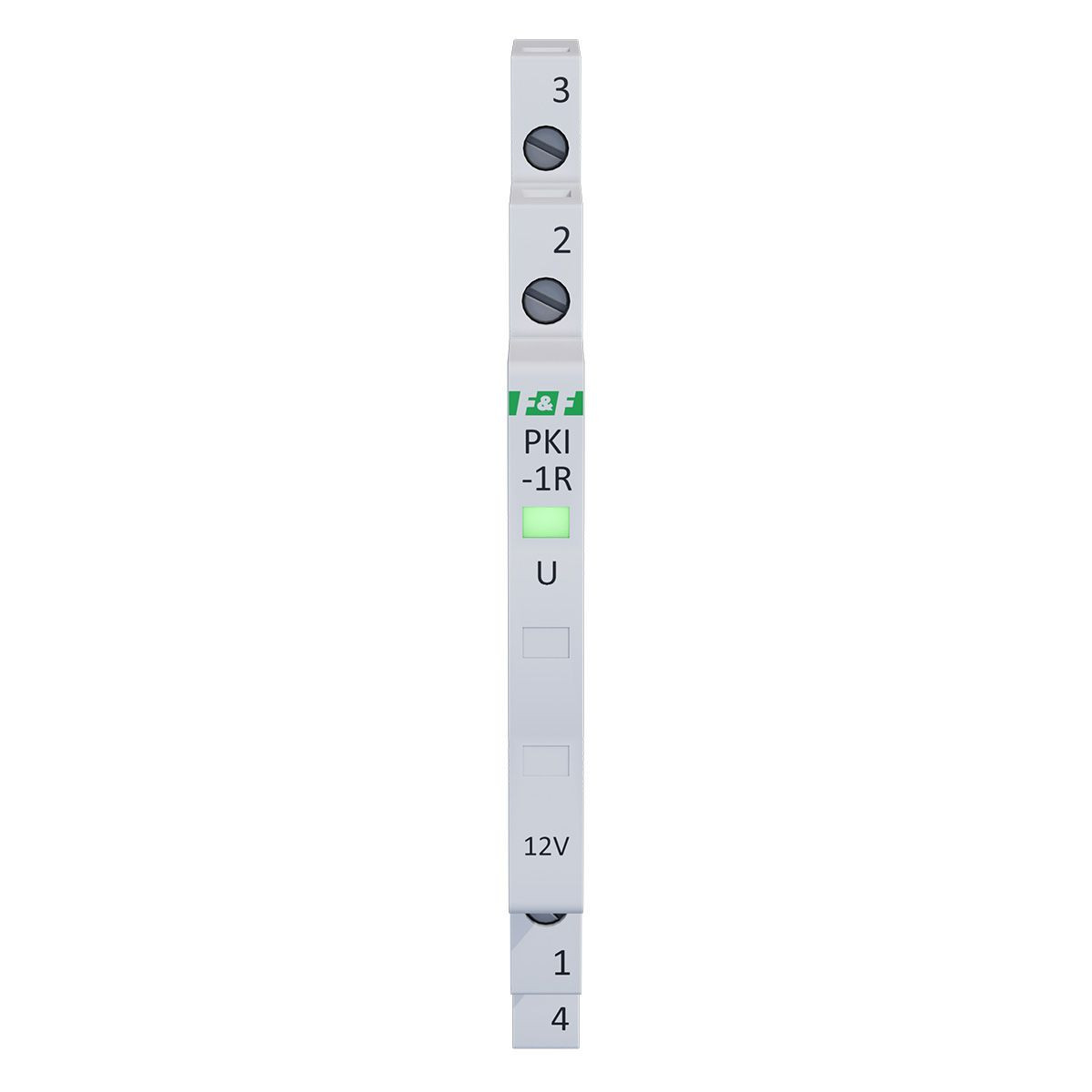

Dzięki wąskiej obudowie 6,2 mm (1/3 modułu) przekaźnik umożliwia oszczędność miejsca w szafach sterowniczych i rozdzielnicach. Montaż odbywa się bezpośrednio na standardowej szynie DIN TH-35.

Zastosowanie:

• automatyka przemysłowa

• systemy sterowania PLC

• instalacje elektryczne w rozdzielnicach

• systemy automatyki budynkowej

• separacja sygnałów sterujących

• Napięcie zasilania: 12 V AC/DC
• Maksymalny prąd obciążenia AC-1: 6 A *
• Nominalne napięcie łączeniowe: 250 V AC/30 V DC
• Maksymalne napięcie łączeniowe: 400 V AC/125 V DC
• Napięcia udarowe: zestyk – cewka: 4 kV
• Pobór prądu: poniżej 22 mA
• Napięcia udarowe: przerwa zestykowa: 1 kV
• Kategoria użytkowania: AC-7a
• Trwałość elektryczna: min. 1×10⁴ cykli
• Trwałość mechaniczna: min. 5×10⁷ cykli
• Konfiguracja styków: 1×NC
• Sygnalizacja zasilania: LED zielona
• Czas wyłączenia: poniżej 20 ms
• Czas zadziałania: poniżej 20 ms
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,3 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1/3 modułu (6,2 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
