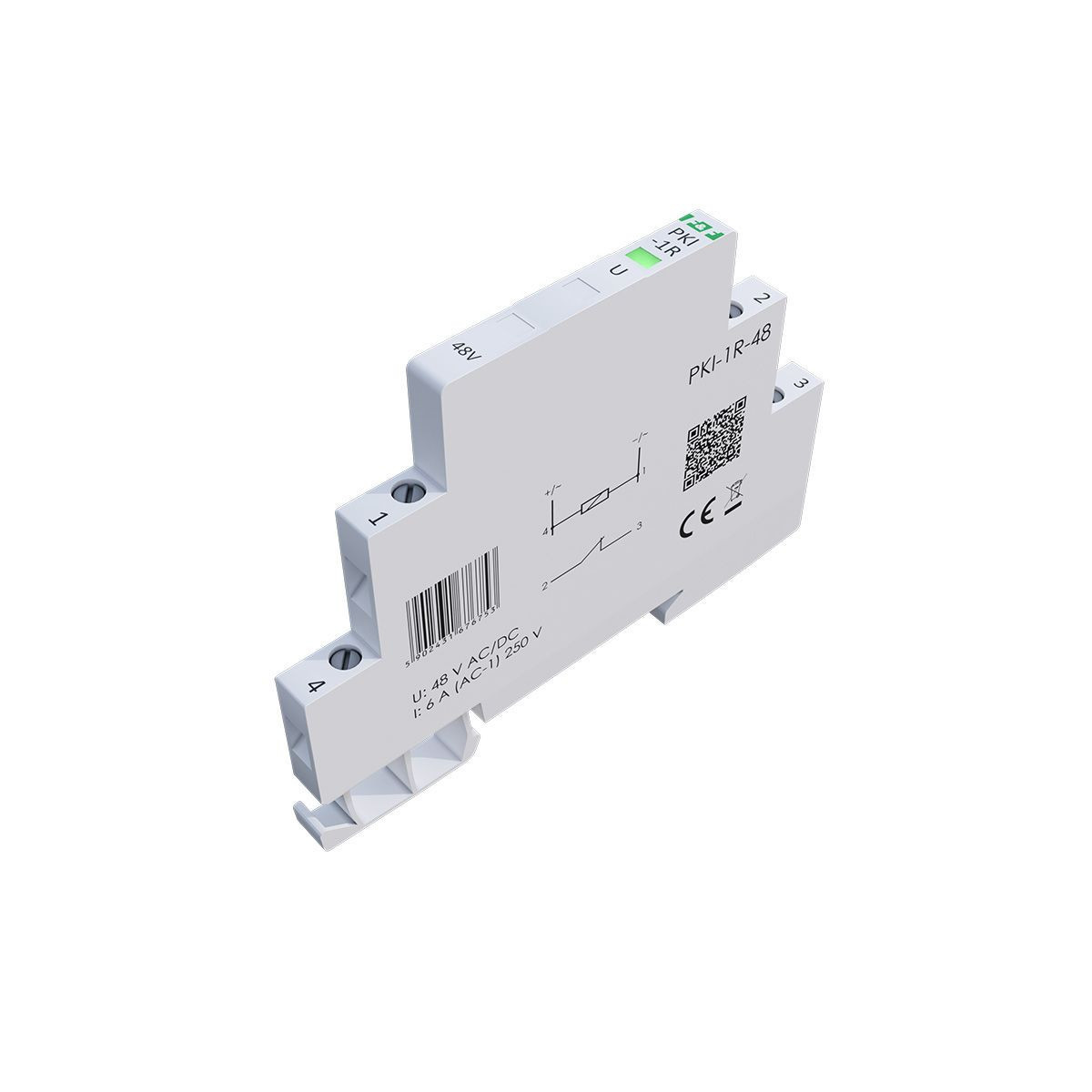

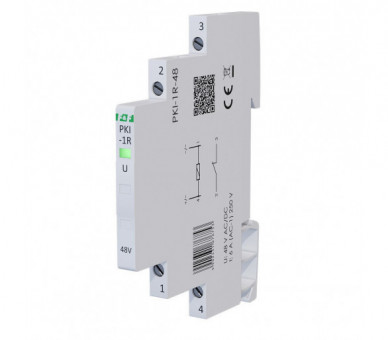

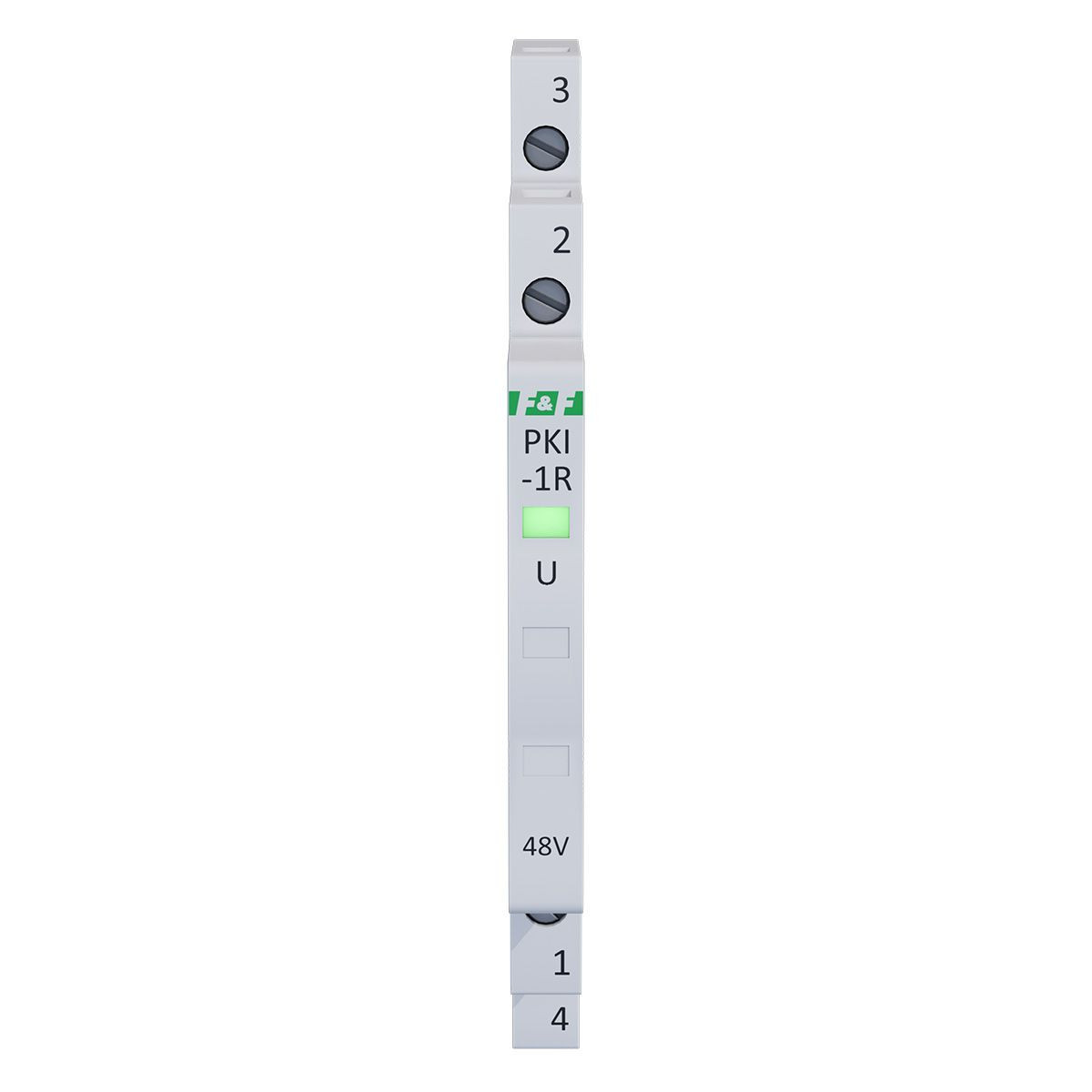

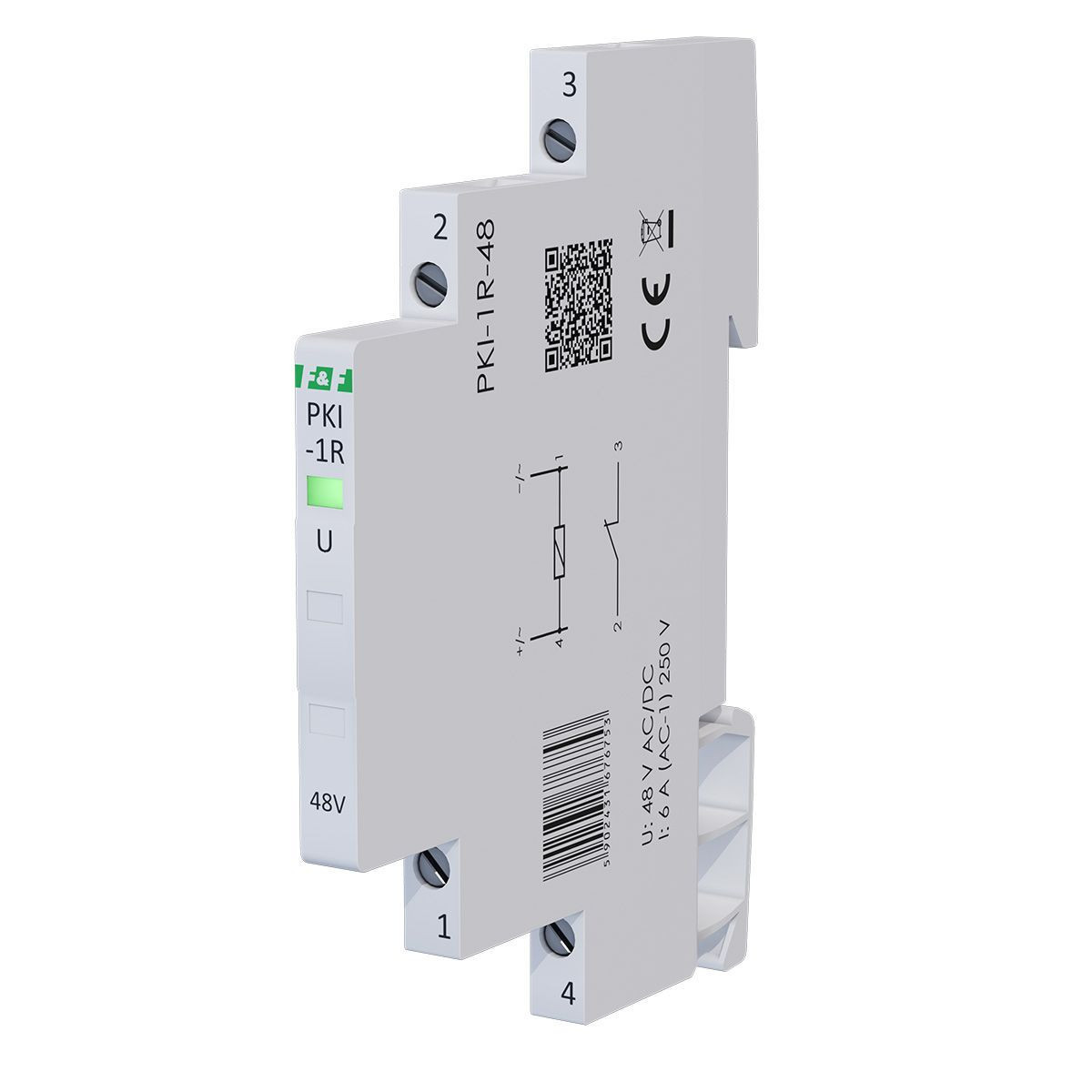

PKI-1R-48V to przekaźnik interfejsowy przeznaczony do zastosowań w systemach automatyki przemysłowej oraz instalacjach sterowania.

Cewka zasilana napięciem 48 V AC/DC pozwala na integrację z najczęściej stosowanymi systemami sterowania i sterownikami PLC.

Po podaniu napięcia zasilania na cewkę następuje rozwarcie styku NC, a aktywny stan przekaźnika sygnalizowany jest poprzez diodę LED.

Wąska obudowa 6,2 mm umożliwia montaż wielu przekaźników w jednej szafie sterowniczej. Urządzenie przeznaczone jest do instalacji na szynie DIN TH-35.

Zastosowanie

• automatyka przemysłowa

• systemy PLC

• sterowanie maszynami

• instalacje elektryczne w rozdzielnicach

• Napięcie zasilania: 48 V AC/DC
• Maksymalny prąd obciążenia AC-1: 6 A *
• Nominalne napięcie łączeniowe: 250 V AC/30 V DC
• Maksymalne napięcie łączeniowe: 400 V AC/125 V DC
• Napięcia udarowe: zestyk – cewka: 4 kV
• Pobór prądu: poniżej 8 mA
• Napięcia udarowe: przerwa zestykowa: 1 kV
• Kategoria użytkowania: AC-7a
• Trwałość elektryczna: min. 1×10⁴ cykli
• Trwałość mechaniczna: min. 5×10⁷ cykli
• Konfiguracja styków: 1×NC
• Sygnalizacja zasilania: LED zielona
• Czas wyłączenia: poniżej 20 ms
• Czas zadziałania: poniżej 20 ms
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,4 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1/3 modułu (6,2 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
