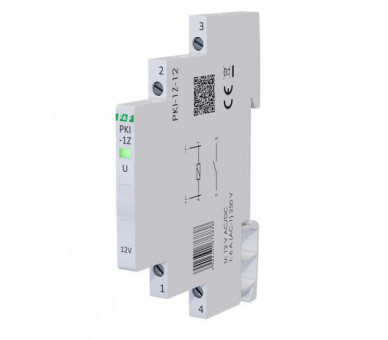

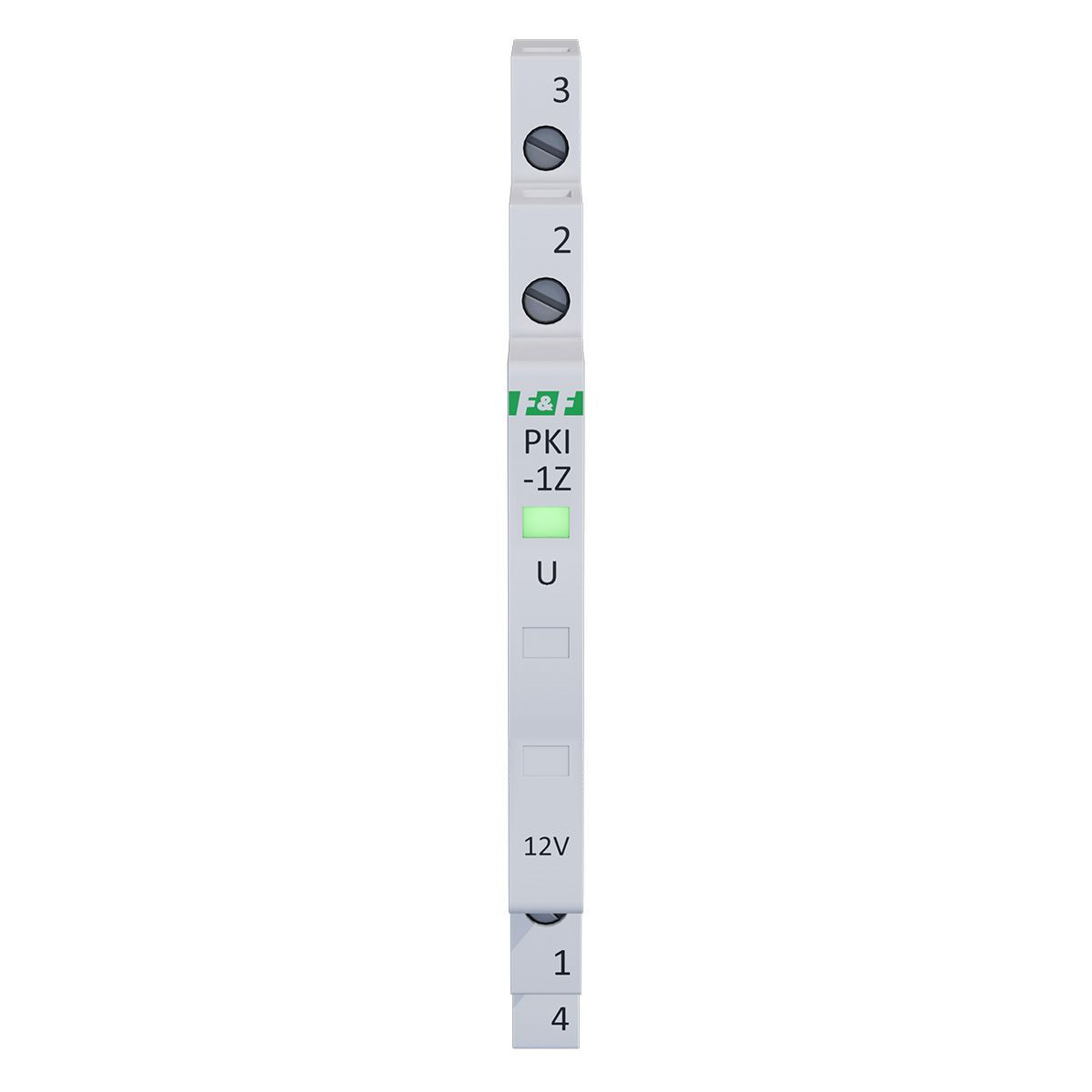

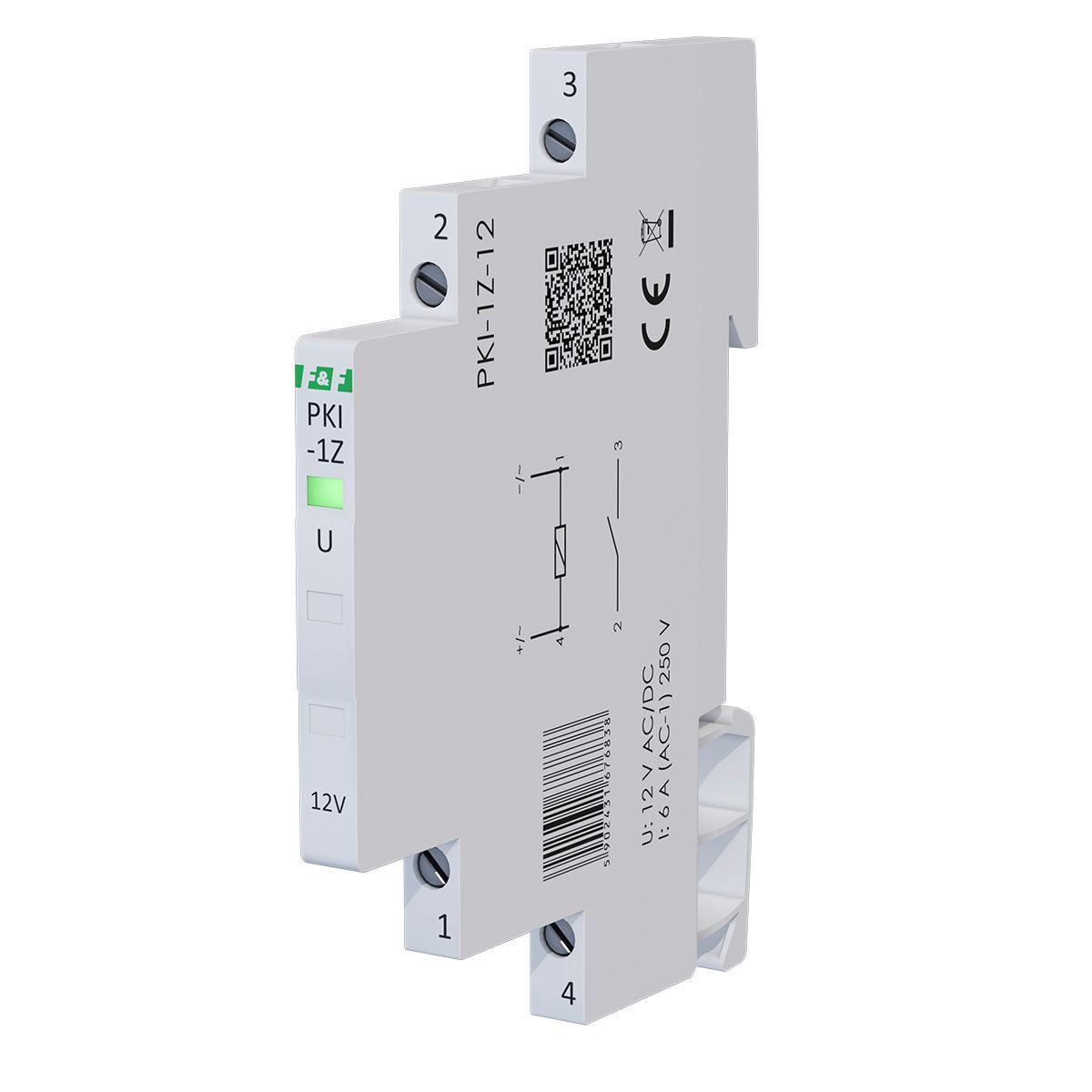

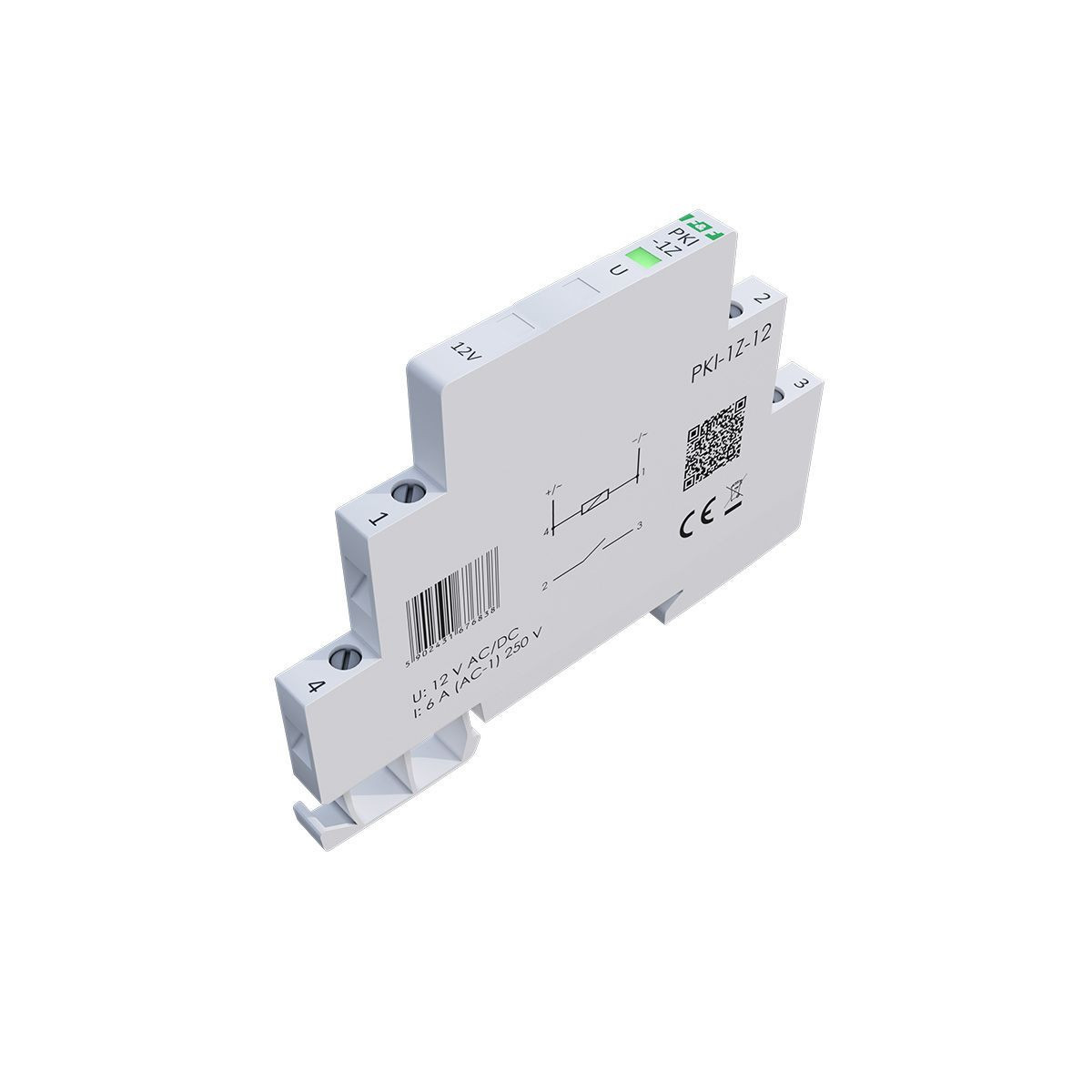

PKI-1Z-12V to elektromagnetyczny przekaźnik interfejsowy przeznaczony do pracy w systemach automatyki przemysłowej, instalacjach elektrycznych oraz układach sterowania.

Urządzenie wyposażone jest w styk zwierny (NO) oraz cewkę zasilaną napięciem 12 V AC/DC, dzięki czemu może współpracować z wieloma systemami sterowania oraz sterownikami PLC.

Po podaniu napięcia na cewkę przekaźnika następuje zamknięcie styku NO, co umożliwia załączenie sterowanego obwodu. Aktywny stan pracy przekaźnika sygnalizowany jest poprzez diodę LED, która ułatwia kontrolę działania urządzenia w instalacji. Po zaniku napięcia zasilania styk powraca do stanu otwartego.

Dzięki wąskiej obudowie o szerokości 6,2 mm (1/3 modułu) przekaźnik pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicach oraz szafach sterowniczych. Montaż urządzenia odbywa się bezpośrednio na standardowej szynie DIN TH-35.

Zastosowanie

• automatyka przemysłowa

• systemy sterowania PLC

• sterowanie maszynami i urządzeniami

• instalacje elektryczne w szafach sterowniczych

• automatyka budynkowa

• separacja sygnałów sterujących

• Napięcie zasilania: 12 V AC/DC
• Maksymalny prąd obciążenia AC-1: 6 A *
• Nominalne napięcie łączeniowe: 250 V AC/30 V DC
• Maksymalne napięcie łączeniowe: 400 V AC/125 V DC
• Napięcia udarowe: zestyk – cewka: 4 kV
• Pobór prądu: poniżej 22 mA
• Napięcia udarowe: przerwa zestykowa: 1 kV
• Kategoria użytkowania: AC-7a
• Trwałość elektryczna: min. 1×10⁴ cykli
• Trwałość mechaniczna: min. 5×10⁷ cykli
• Konfiguracja styków: 1 × NO
• Sygnalizacja zasilania: LED zielona
• Czas wyłączenia: poniżej 20 ms
• Czas zadziałania: poniżej 20 ms
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,3 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1/3 modułu (6,2 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
