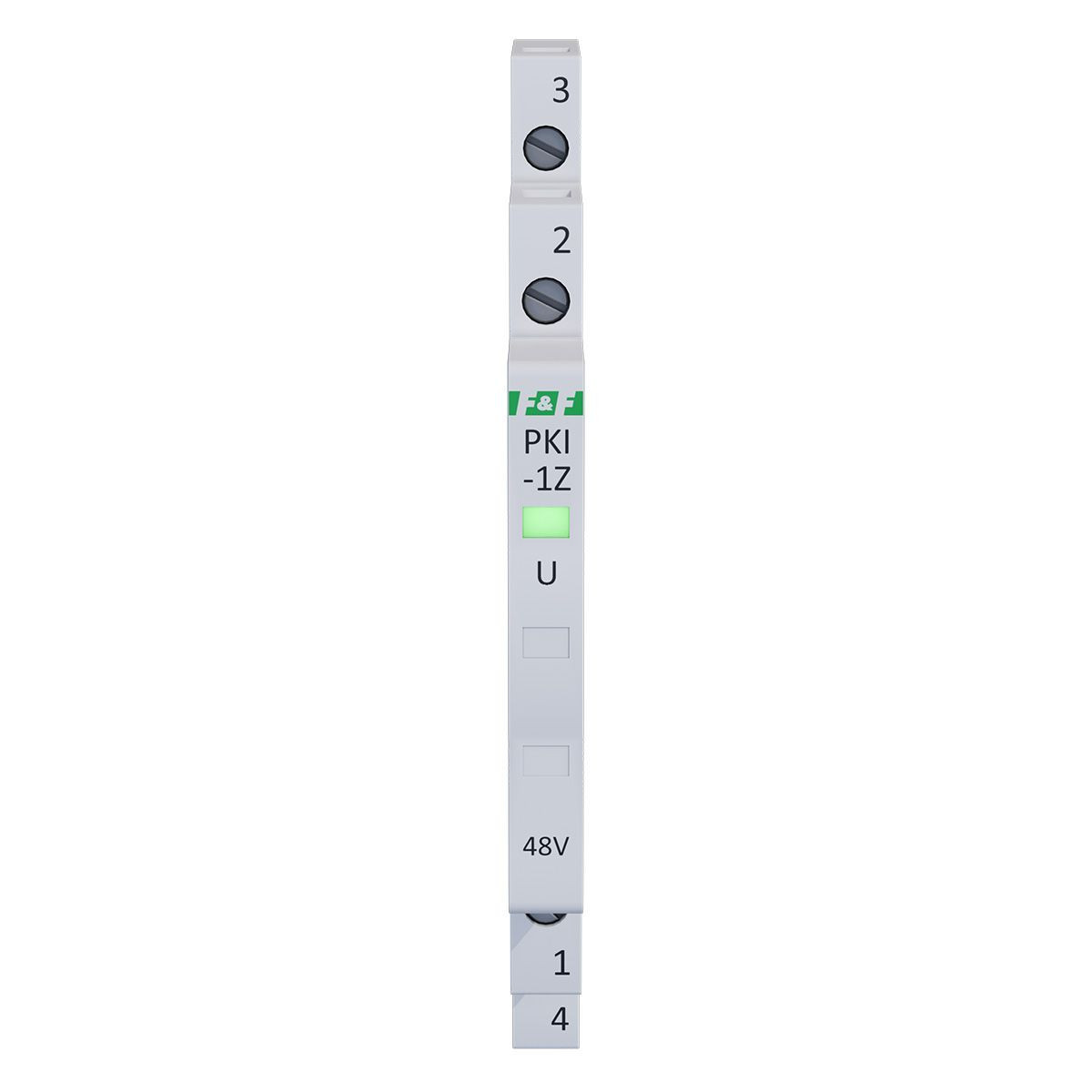

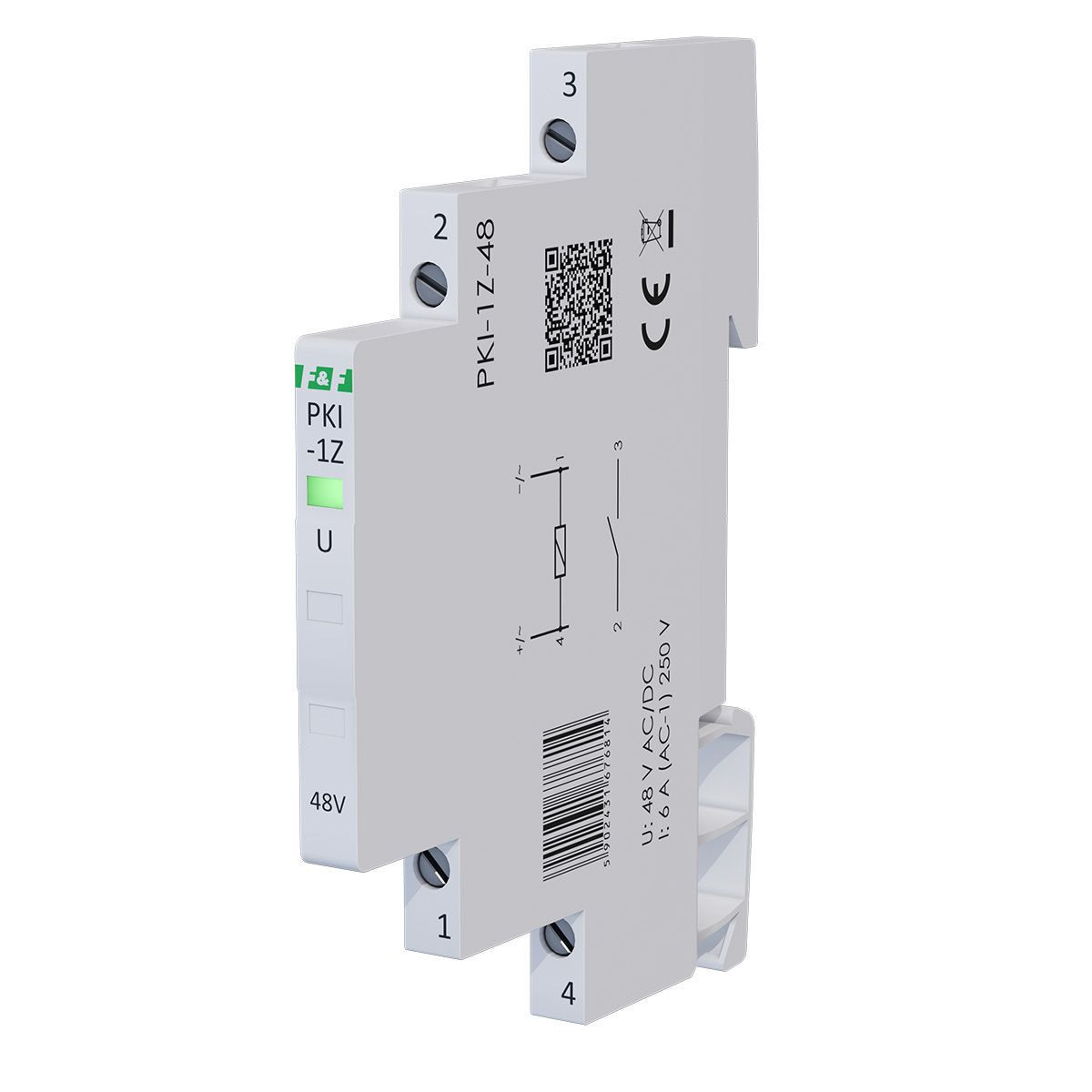

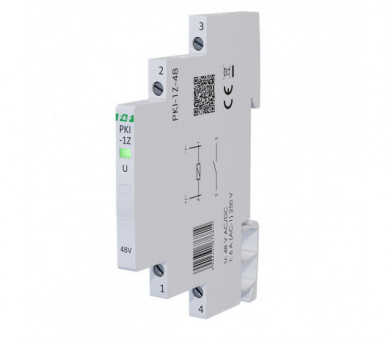

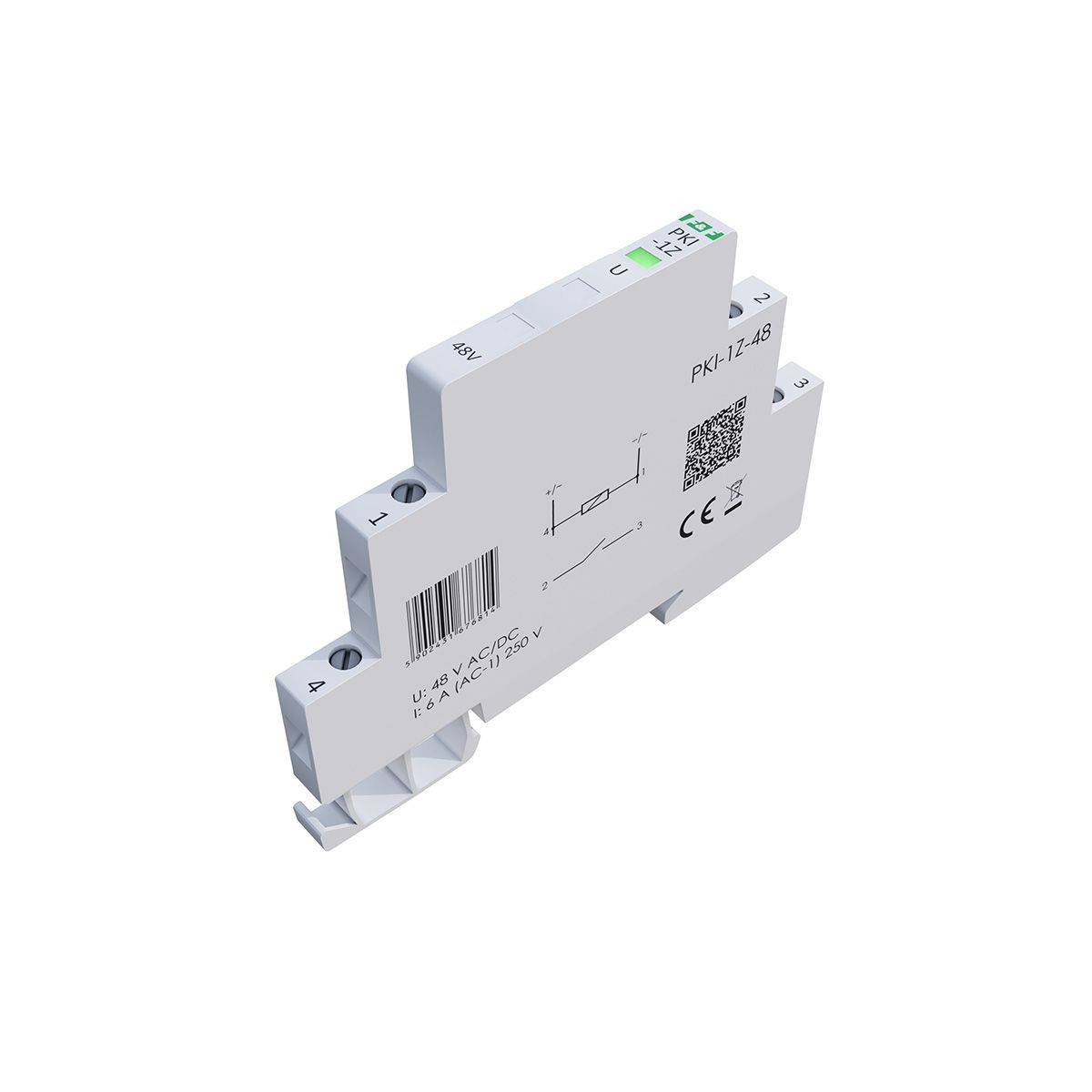

PKI-1Z-48V to elektromagnetyczny przekaźnik interfejsowy, który sprawdza się w systemach automatyki przemysłowej oraz instalacjach sterowania. Dzięki cewce zasilanej napięciem 48 V AC/DC , urządzenie idealnie sprawdza się w układach wykorzystujących niestandardowe napięcia sterujące.

Podstawowe cechy i parametry techniczne:

• Styk zwierny (NO): Umożliwia bezpieczne załączanie obwodów wykonawczych po podaniu napięcia na cewkę.

• Sygnalizacja LED: Wbudowana dioda informuje o aktualnym stanie pracy urządzenia, co znacznie przyspiesza diagnostykę i serwis.

• Kompaktowa konstrukcja: Szerokość obudowy to zaledwie 6,2 mm (odpowiada 1/3 standardowego modułu), co pozwala na widoczną oszczędność miejsca w szafie sterowniczej.

• Montaż na szynę DIN: Przekaźnik jest w pełni przystosowany do instalacji na standardowej szynie TH-35 .

Zastosowanie w automatyce

Model PKI-1Z-48V jest niezastąpiony w miejscach, gdzie liczy się niezawodność i oszczędność miejsca. Jest wykorzystywany do separacji galwanicznej sygnałów, wzmacniania wyjść sterowników PLC oraz w rozdzielnicach elektrycznych o dużym zagęszczeniu komponentów.

• Napięcie zasilania: 48 V AC/DC
• Maksymalny prąd obciążenia AC-1: 6 A *
• Nominalne napięcie łączeniowe: 250 V AC/30 V DC
• Maksymalne napięcie łączeniowe: 400 V AC/125 V DC
• Napięcia udarowe: zestyk – cewka: 4 kV
• Pobór prądu: poniżej 8 mA
• Napięcia udarowe: przerwa zestykowa: 1 kV
• Kategoria użytkowania: AC-7a
• Trwałość elektryczna: min. 1×10⁴ cykli
• Trwałość mechaniczna: min. 5×10⁷ cykli
• Konfiguracja styków: 1 × NO
• Sygnalizacja zasilania: LED zielona
• Czas wyłączenia: poniżej 20 ms
• Czas zadziałania: poniżej 20 ms
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,4 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1/3 modułu (6,2 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
