Przekaźnik kontroli poziomu wody deszczowej PZ-828-RC-WD
Opis produktu
Przekaźnik kontroli poziomu cieczy
- do kontroli poziomu wody deszczowej,
- z regulacją czułości przez użytkownika,
- jednostanowy,
- w komplecie z sondą PZ.
Wykrywa ciecze przewodzące prąd elektryczny na poziomie zamontowania sondy zalania.
Jak działa przekaźnik kontroli poziomu wody deszczowej?
W stanie suchym styk przekaźnika pozostaje w pozycji 7-4. W chwili zalania sondy cieczą (tj. zwarcia elektrod sondy) styk przekaźnika zostaje przełączony w pozycję 7-8. Po spadku poziomu cieczy (rozwarciu elektrod sondy) styk przekaźnika powraca w pozycję 7-4.

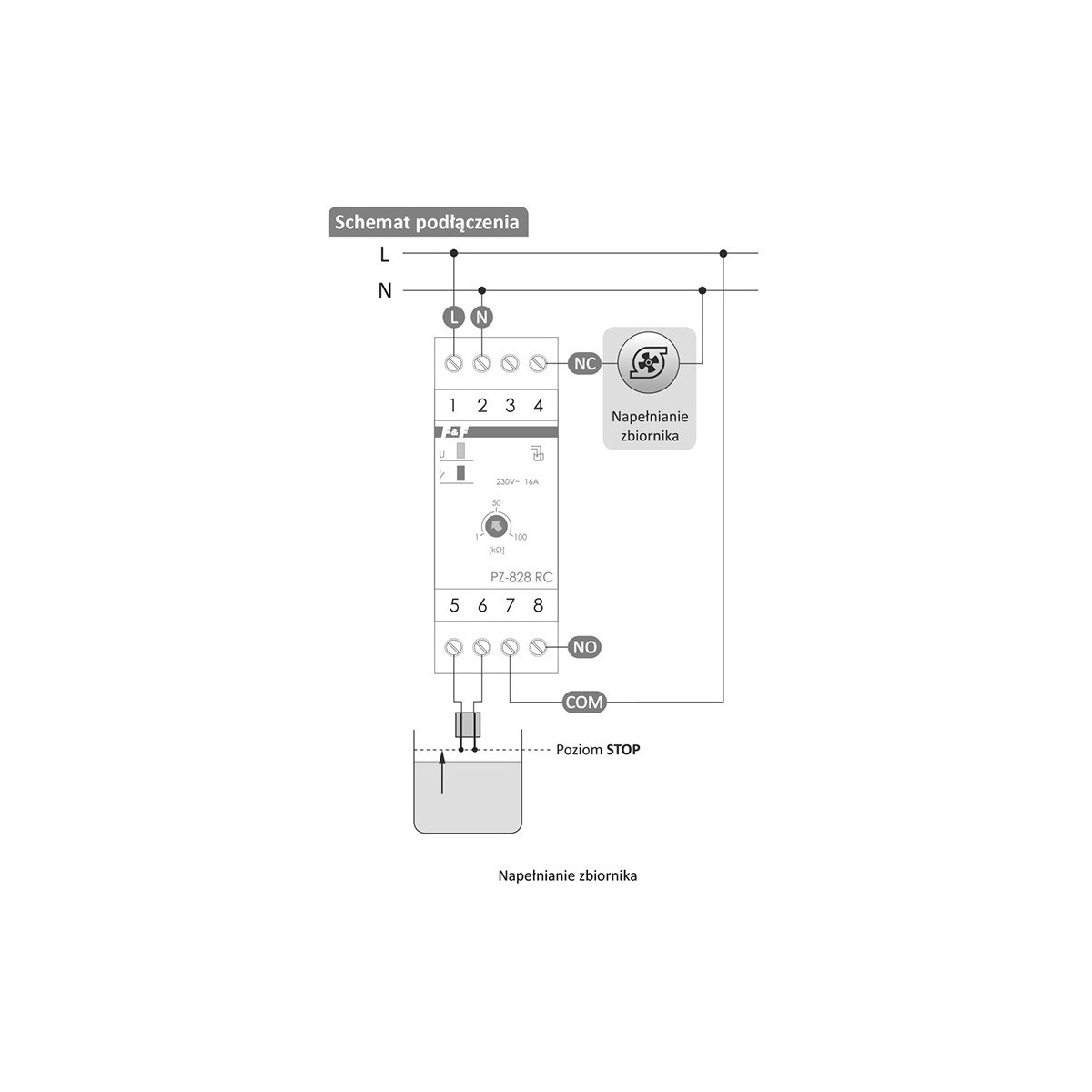

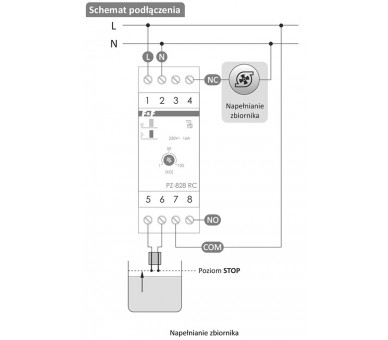

Sposób podłączenia sondy
Konstrukcja sondy pozwala na zamontowanie jej na płaskim podłożu poziomym, np. na podłodze w pomieszczeniu z hydrozaworami, rurami przepływowymi lub w pralni. Dzięki temu możliwe jest szybkie wykrycie awarii (zalania pomieszczenia cieczą) z jednoczesnym wyłączeniem obwodów elektrycznych lub załączeniem sygnalizacji dźwiękowej lub świetlnej (alarmu).
Przewód sondy można przedłużyć do 100 m.
Pod wejście 5-6 można podłączyć do 10 sond - szeregowo lub równolegle:
* szeregowo - dla zależnego układu kontroli poziomu płynu w wielu punktach - musi nastąpić jednocześnie zwarcie wszystkich podłączonych czujników, aby przekaźnik zadziałał
* równolegle - dla alternatywnego układu kontroli poziomu płynu w wielu punktach - musi nastąpić zwarcie przynajmniej jednego, dowolnego z podłączonych czujników. Przy połączeniu szeregowym zmniejsza się czułość czujników (zmniejsza się przewodność).
Uwaga!
Zaciski 5-6 są separowane od sieci.

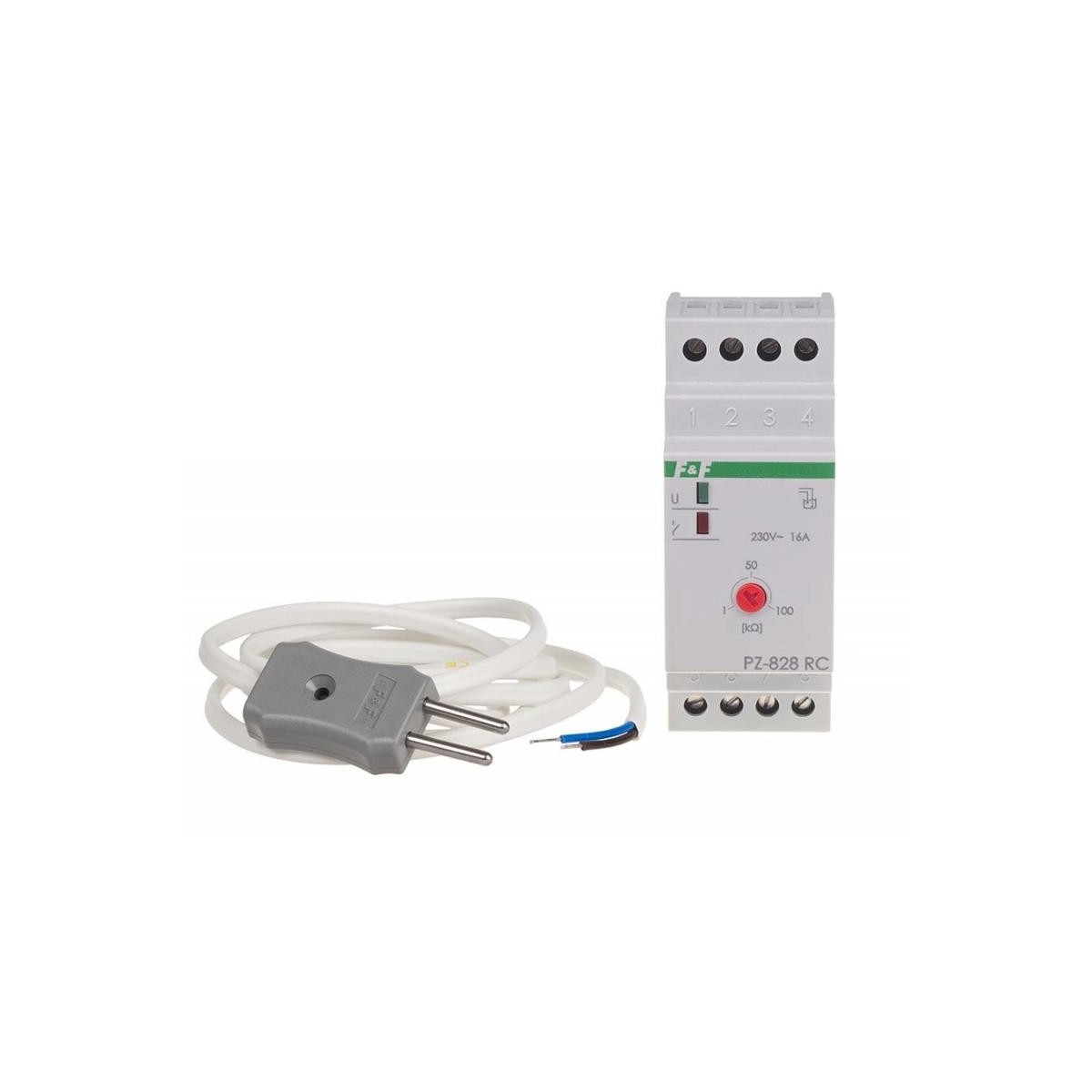

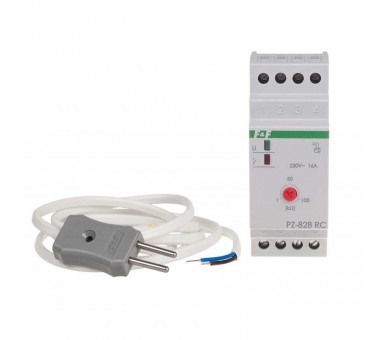

Przekaźnik w komplecie z sondą PZ
| Napięcie zasilania | 230 V AC |
| Element wykonawczy | przekaźnik |
| Maksymalny prąd obciążenia | 16 A |
| Konfiguracja styków | 1 × NO/NC |
| Separacja styku | TAK |
| Czułość - regulowana | 1÷820 kΩ |
| Współpraca z wodą deszczową | TAK |
| Napięcie wyjść pomiarowych | 6 V |
| Typ sondy zalania | 1 x PZ |
| Zaciski sondy | separowane od sieci transformatorem |
| Przyłącze | zaciski śrubowe 4,0 mm² |
| Moment dokręcający | 0,5 Nm |
| Pobór mocy | 1,1 W |
| Temperatura pracy | -25 ÷ 50 °C |
| Wymiary | 2 moduły (35 mm) |
| Montaż | na szynie 35 mm |
| Stopień ochrony | IP20 |
