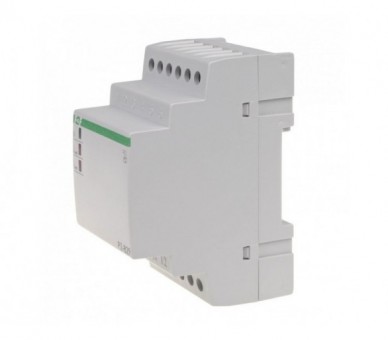

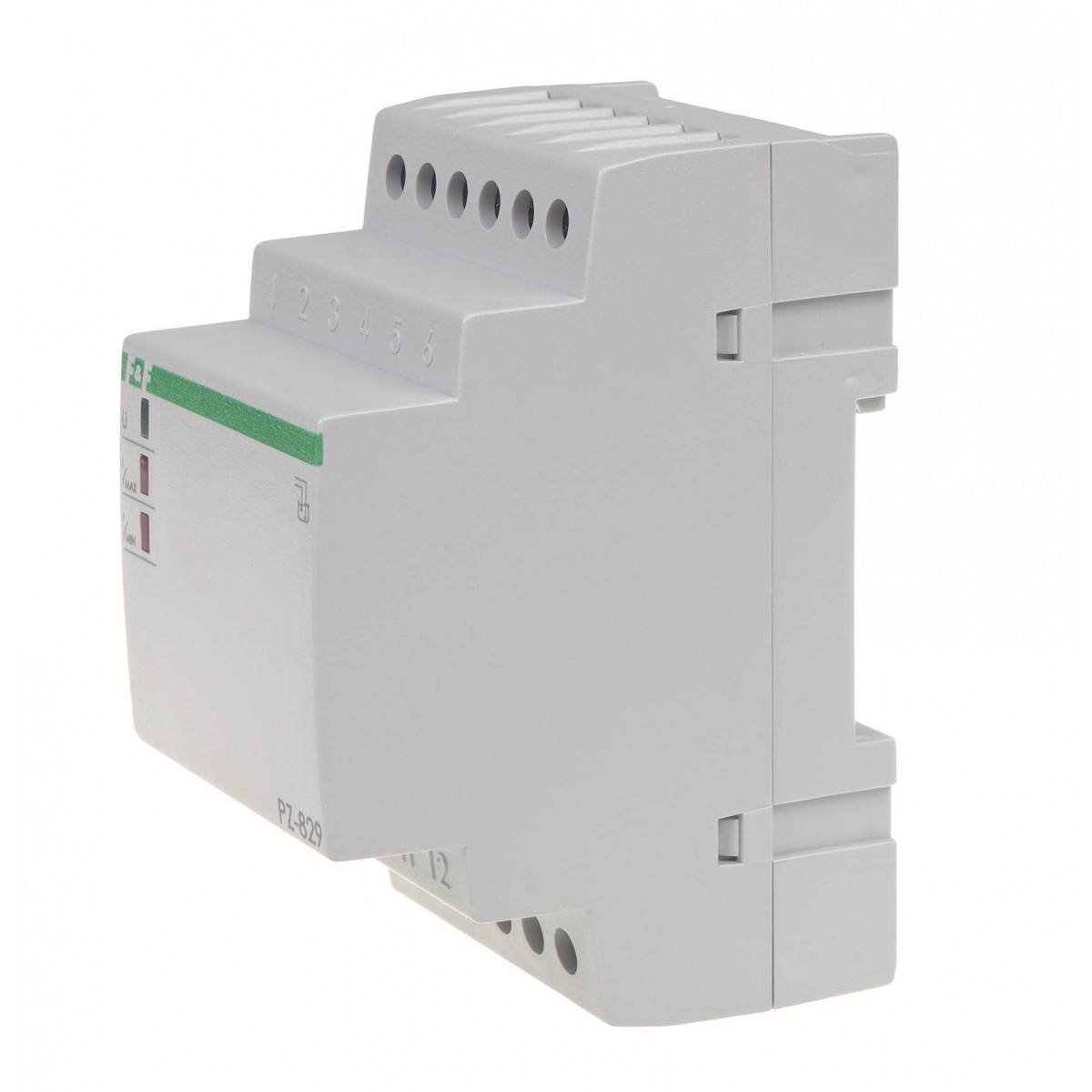

PZ-829 przekaźnik kontroli poziomu cieczy dwu stanowy PZ-829, montaz na szynie DIN,styk: 2x1NO/NC 230V F&F

Symbol producenta: PZ-829

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 3

Wysyłka: 1-5 dni roboczych

Uwaga: ostatnie sztuki!

229,10 zł brutto

Napięcie zasilania 230 V AC Element wykonawczy 2 × przekaźnik Maksymalny prąd obciążenia 2 × 16 A Konfiguracja styków 2 × NO/NC Separacja styku TAK Napięcie wyjść pomiarowych 6 V Typ sondy zalania 3 x PZ2 Opóźnienie przełączenia styku dla punktu MIN 1÷2 s Opóźnienie przełączenia styku dla punktu MAX maks. 5 s Zaciski sond separowane od sieci transformatorem Przyłącze zaciski śrubowe 4,0 mm² Moment dokręcający 0,5 Nm Pobór mocy 1,1 W Temperatura pracy -25 ÷ 50 °C Wymiary 3 moduły (52,5 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Przekaźnik kontroli poziomu cieczy dwu stanowy PZ-829, montaz na szynie DIN,styk: 2x1NO/NC 230V

- dwustanowy (min/max),
- z fabryczną stałą nastawą czułości,
- 3x sonda PZ 2.

Przekaźnik PZ-829 wykrywa ciecze przewodzące prąd elektryczny na poziomach zamontowania sond zalania.
Utrzymuje stany minimum i maksimum kontrolowanej cieczy w zakresie wyznaczonym przez użytkownika.

UWAGA - nie nadaje się do pomiaru poziomu wody deszczowej. Jeżeli szukasz przekaźnika do pomiaru poziomu wody deszczowej zalecamy PZ-829 RC-WD

Działanie
Po spadku poziomu cieczy do stanu MIN (tj. rozwarte elektrody MIN i COM) styk MIN zostanie przełączony w pozycję 11-12; styk MAX pozostaje w pozycji 8-9. Po osiągnięciu stanu MAX (zwarte elektrody MAX i COM) styk przekaźnika MIN zostaje przełączony w pozycję 11-10, a styk MAX w pozycję 8-7.

Sposób podłączenia sond

Sondy elektrodowe (3 szt.) podłączane przewodem o średnicy żyły do 1 mm² i maksymalnej długości 100 m.

Uwaga!
Zaciski 4-5-6 są separowane od sieci.

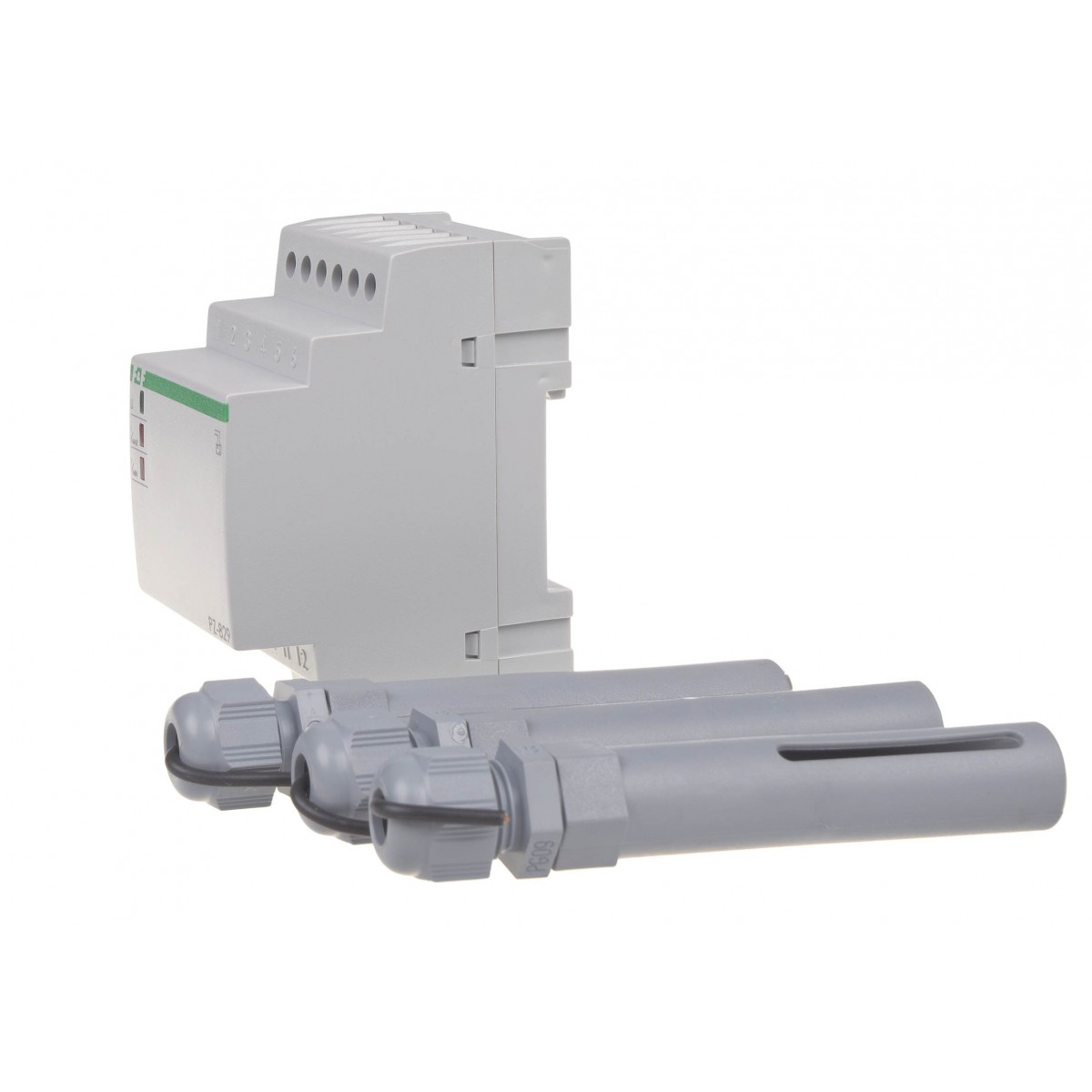

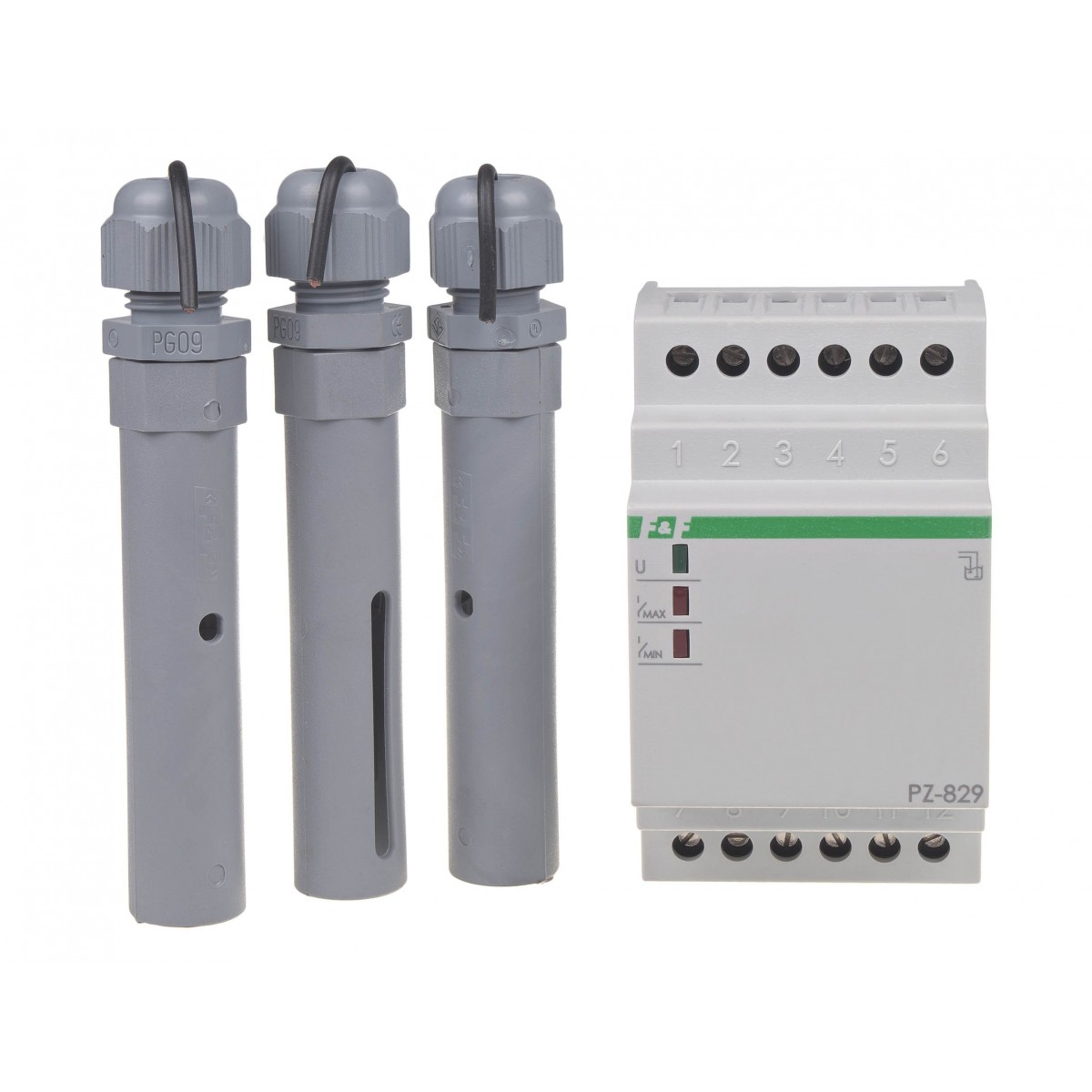

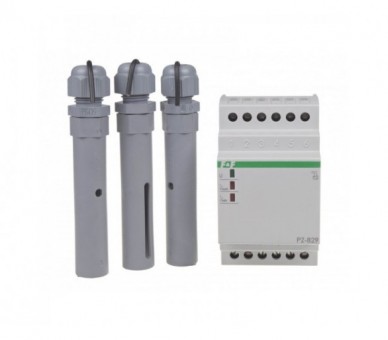

Przekaźnik w komplecie z sondą PZ2

Napięcie zasilania: 230 V AC
Element wykonawczy: 2 × przekaźnik
Maksymalny prąd obciążenia: 2 × 16 A
Konfiguracja styków: 2 × NO/NC
Separacja styku: TAK
Współpraca z wodą deszczową: NIE
Napięcie wyjść pomiarowych: 6 V
Typ sondy zalania: 3 x PZ2
Opóźnienie przełączenia styku dla punktu MIN: 1÷2 s
Opóźnienie przełączenia styku dla punktu MAX: maks. 5 s
Zaciski sond: separowane od sieci transformatorem
Przyłącze: zaciski śrubowe 4,0 mm²
Moment dokręcający: 0,5 Nm
Pobór mocy: 1,1 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 3 moduły (52,5 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

PZ-829 schemat podłączenia - kontroler poziomu cieczy

PZ-829 instrukcja obsługi (790.71k)

PZ-829 schemat CAD dxf (394.07k)

PZ SAM deklaracja CE 2023 (178.94k)

Rodzaj	Przekaźnik kontroli poziomu cieczy
Napięcie zasilania	230 V AC
Element wykonawczy	2 × przekaźnik
Maksymalny prąd obciążenia	2 × 16 A
Konfiguracja styków	2 × NO/NC
Separacja styku	TAK
Napięcie wyjść pomiarowych	6 V
Typ sondy zalania	3 x PZ2
Opóźnienie przełączenia styku dla punktu MIN	1÷2 s
Opóźnienie przełączenia styku dla punktu MAX	maks. 5 s
Zaciski sond	separowane od sieci transformatorem
Przyłącze	zaciski śrubowe 4,0 mm²
Moment dokręcający	0,5 Nm
Pobór mocy	1,1 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	3 moduły (52,5 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
