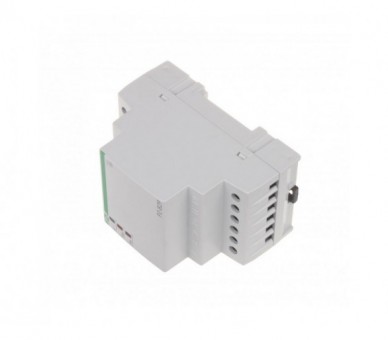

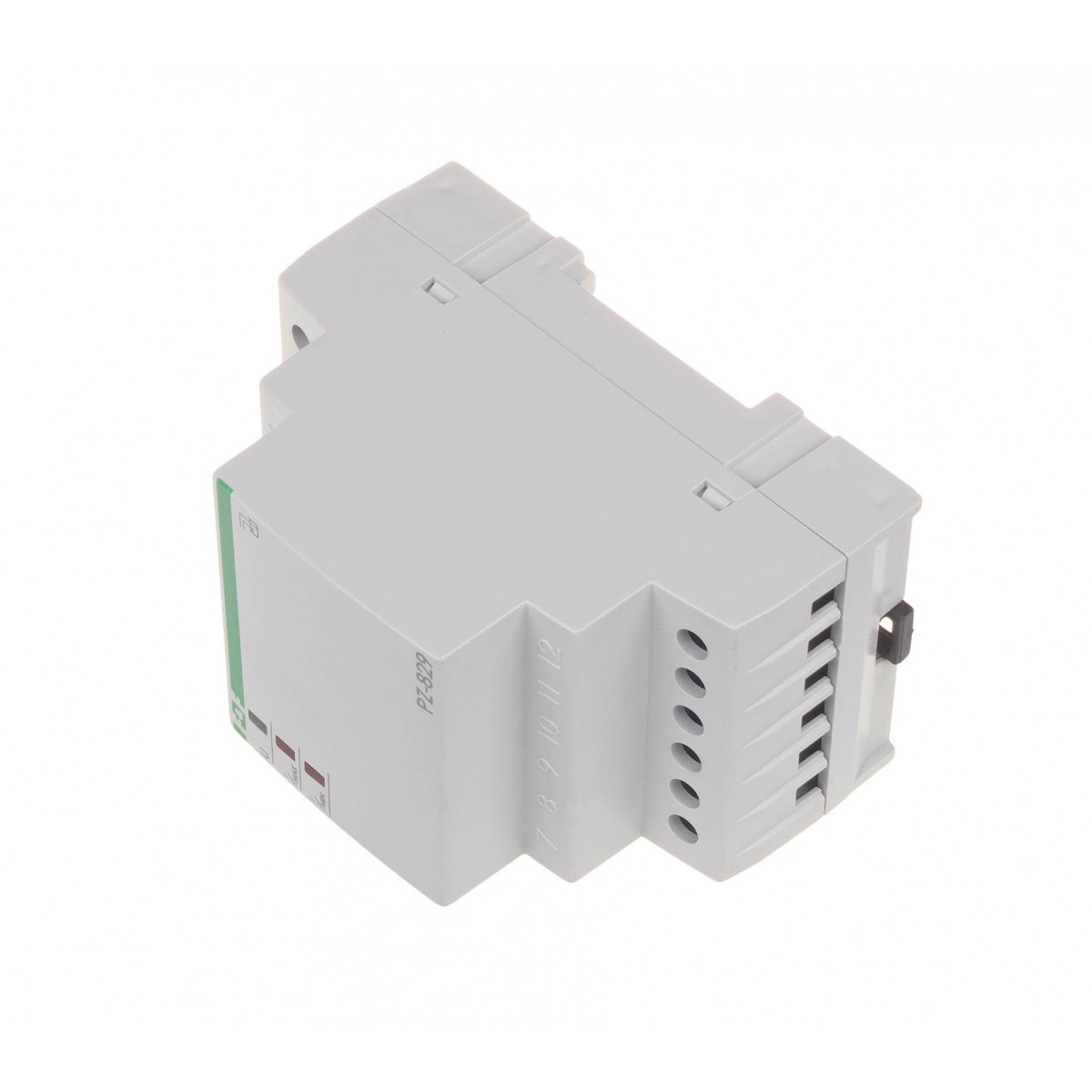

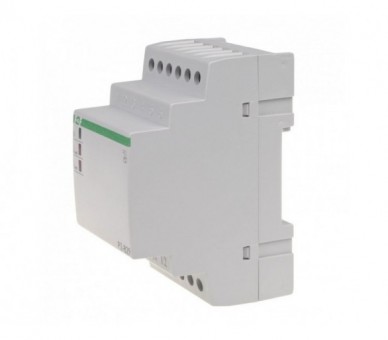

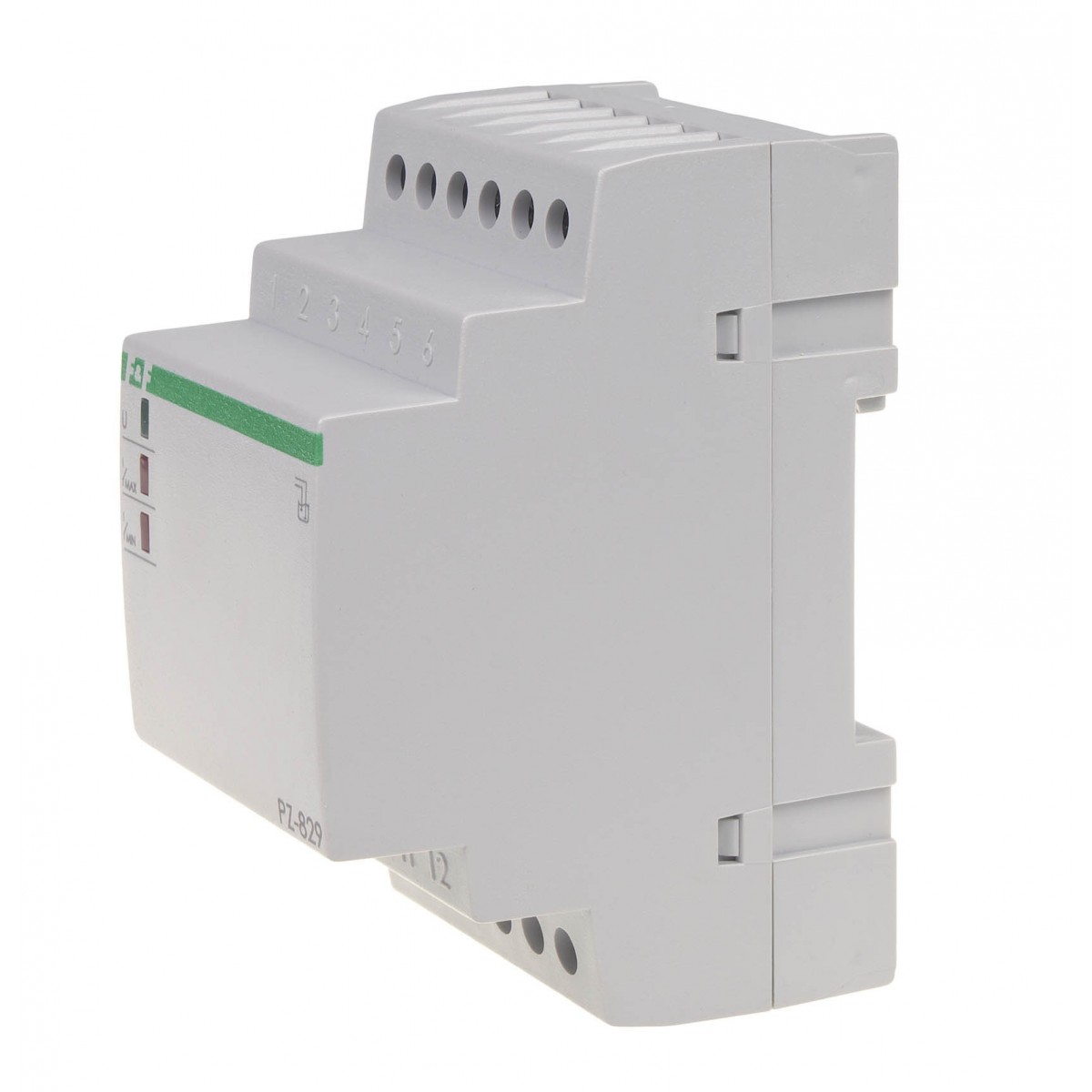

PZ-829RC-B przekaźnik kontroli poziomu cieczy dwu stanowy z regulacją czułości sond PZ-829 RC, montaz na szynie DIN,styk: 2x1NO/NC 230V F&F

Symbol producenta: PZ-829RC-B

Stan: Nowy produkt

Tego towaru nie ma w magazynie

201,90 zł brutto

komplet 3 sondy PZ2; Un=230V~ ; Io<2×16A ; montaż na szynie TH-35 ; regulacja czułości sond

Więcej

Przekaźnik kontroli poziomu cieczy dwu stanowy z regulacją czułości sond PZ-829 RC, montaz na szynie DIN,styk: 2x1NO/NC 230V

- dwustanowy (min/max),
- regulacja czułości,
- 3 x sonda PZ2.

Przekaźniki PZ-829 wykrywają obecność cieczy przewodzących prąd elektryczny na poziomach zamontowania sond zalania.
Utrzymują stany minimum i maksimum kontrolowanej cieczy w zakresie wyznaczonym przez użytkownika.

UWAGA - nie nadaje się do pomiaru poziomu wody deszczowej. Jeżeli szukasz przekaźnika do pomiaru poziomu wody deszczowej zalecamy PZ-829 RC-WD

Działanie
Po spadku poziomu cieczy do stanu MIN (tj. rozwarte elektrody MIN i COM) styk MIN zostanie przełączony w pozycję 11-12; styk MAX pozostaje w pozycji 8-9. Po osiągnięciu stanu MAX (zwarte elektrody MAX i COM) styk przekaźnika MIN zostaje przełączony w pozycję 11-10, a styk MAX w pozycję 8-7.

Sposób podłączenia sond

Sondy elektrodowe (3 szt.) podłączane przewodem o średnicy żyły do 1 mm² i maksymalnej długości 100 m.

Uwaga!
Zaciski 4-5-6 są separowane od sieci.

Przekaźnik w komplecie z sondą PZ2

Napięcie zasilania: 230 V AC
Element wykonawczy: 2 × przekaźnik
Maksymalny prąd obciążenia: 2 × 16 A
Konfiguracja styków: 2 × NO/NC
Separacja styku: TAK
Czułość - regulowana: 1÷100 kΩ
Współpraca z wodą deszczową: NIE
Napięcie wyjść pomiarowych: 6 V
Typ sondy zalania: 3 x PZ2
Opóźnienie przełączenia styku dla punktu MIN: 1÷2 s
Opóźnienie przełączenia styku dla punktu MAX: maks. 5 s
Zaciski sond: separowane od sieci transformatorem
Przyłącze: zaciski śrubowe 4,0 mm²
Moment dokręcający: 0,5 Nm
Pobór mocy: 1,1 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 3 moduły (52,5 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

PZ-829 RC instrukcja obsługi (314.88k)

PZ-829 RC schemat CAD dxf (397.2k)

PZ SAM deklaracja CE 2023 (178.94k)

Rodzaj	Przekaźnik kontroli poziomu cieczy
