PZ-831RC przekaźnik kontroli poziomu cieczy PZ-831 RC, montaz na szynie DIN,styk: 3x1NO 230V F&F

Symbol producenta: PZ-831RC

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 3

5908312592549

Wysyłka: 1-5 dni roboczych

Uwaga: ostatnie sztuki!

356,84 zł brutto

Napięcie zasilania 230 V AC Element wykonawczy 3 x przekaźnik Maksymalny prąd obciążenia 3 × 8 A Konfiguracja styków 3 × NO Separacja styku TAK Czułość - regulowana 1÷180 kΩ Napięcie wyjść pomiarowych 6 V Typ sondy zalania 4 x PZ2 Zaciski sond separowane od sieci transformatorem Opóźnienie przełączenia styków maks. 2 s Przyłącze zaciski śrubowe 4,0 mm² Moment dokręcający 0,5 Nm Pobór mocy 1,1 W Temperatura pracy -25 ÷ 50 °C Wymiary 3 moduły (52,5 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Przekaźnik kontroli poziomu cieczy PZ-831 RC, montaz na szynie DIN,styk: 3x1NO 230V

Trójstanowy przekaźnik kontroli poziomu cieczy.
Z regulacją czułości.

Przekaźnik PZ-831 RC wykrywa obecność cieczy przewodzących prąd elektryczny na poziomach zamontowania sond zalania. Umożliwia utrzymywanie stanów minimum i maksimum kontrolowanej cieczy w wyznaczonym zakresie.

UWAGA - nie nadaje się do pomiaru poziomu wody deszczowej. Jeżeli szukasz przekaźnika do pomiaru poziomu wody deszczowej zalecamy PZ-829 RC-WD

Działanie
W stanie suchym (rozwarte wszystkie sondy) wszystkie styki przekaźnika są otwarte. Zwarcie cieczą sondy bazowej COM i kolejnej sondy poziomu spowoduje zamknięcie styku przekaźnika przypisanego do danej sondy. Np. w chwili zalania sondy poziomu pierwszego R1 nastąpi zwarcie sondy bazowej COM i sondy poziomu R1. Spowoduje to zamknięcie styku 11-12. Analogicznie dla sond poziomu R2 i R3. Gdy poziom cieczy spadnie poniżej sondy poziomu (rozwarcie sondy COM i sondy poziomu) spowoduje otwarcie styku przypisanego do danej sondy.

Sposób podłączenia sond
Sondy elektrodowe (4 szt.) podłączane przewodem o średnicy żyły do 1 mm² i maksymalnej długości 100 m.

Uwaga!
Zaciski 3-4-5-6 są separowane galwanicznie od sieci.

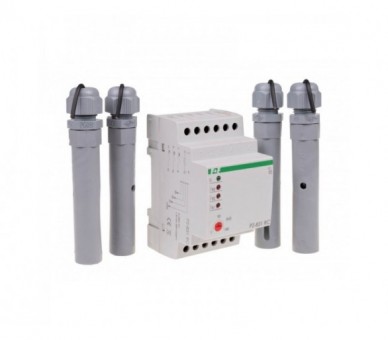

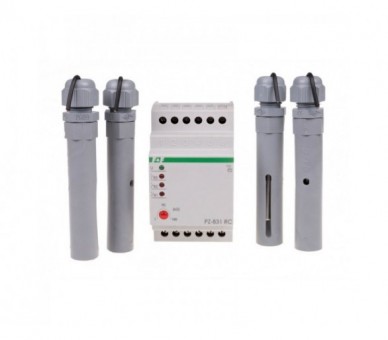

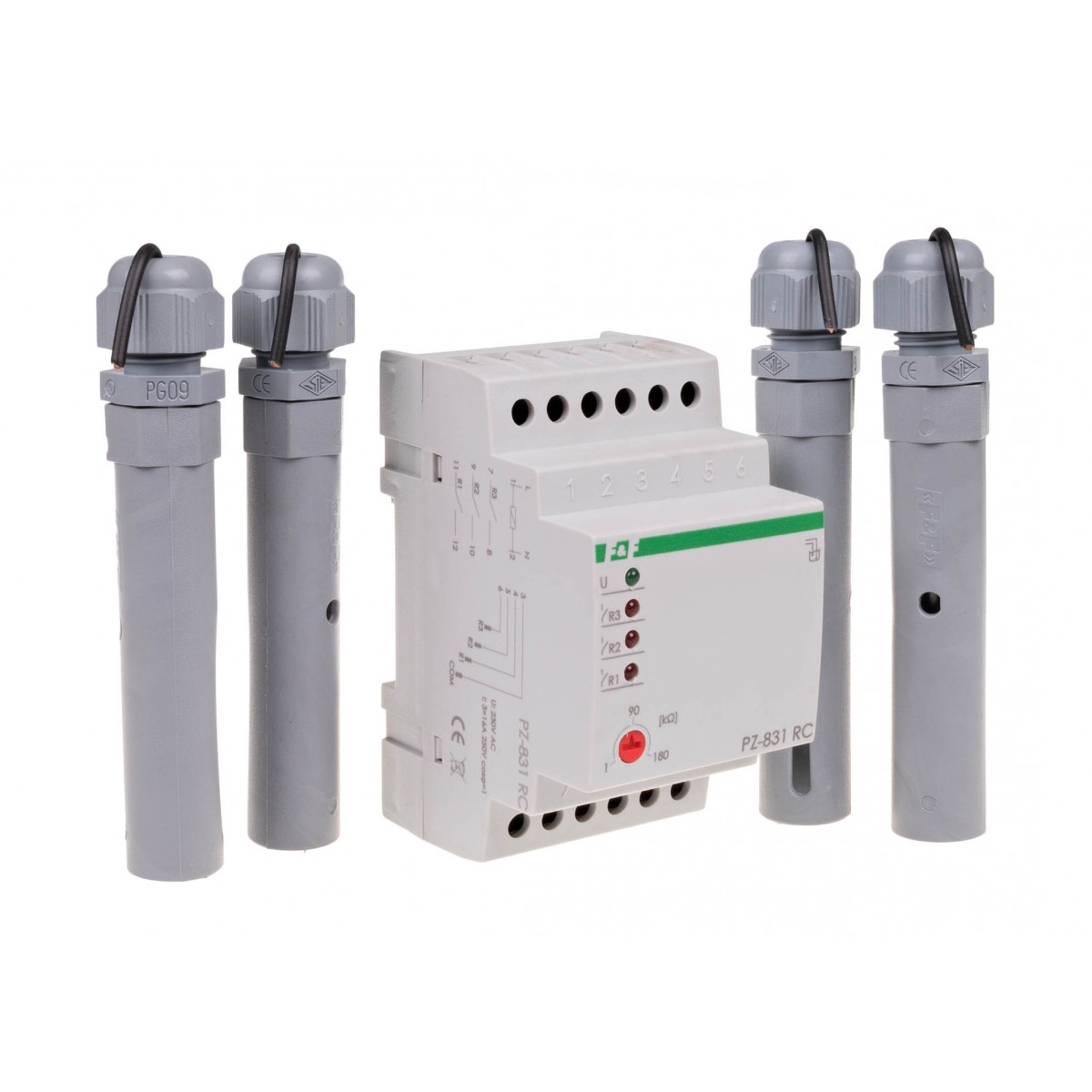

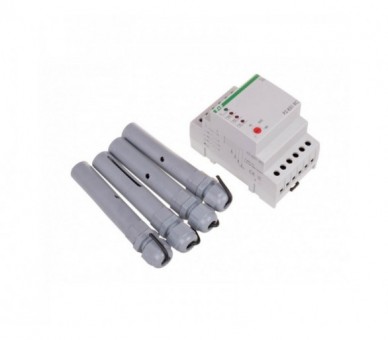

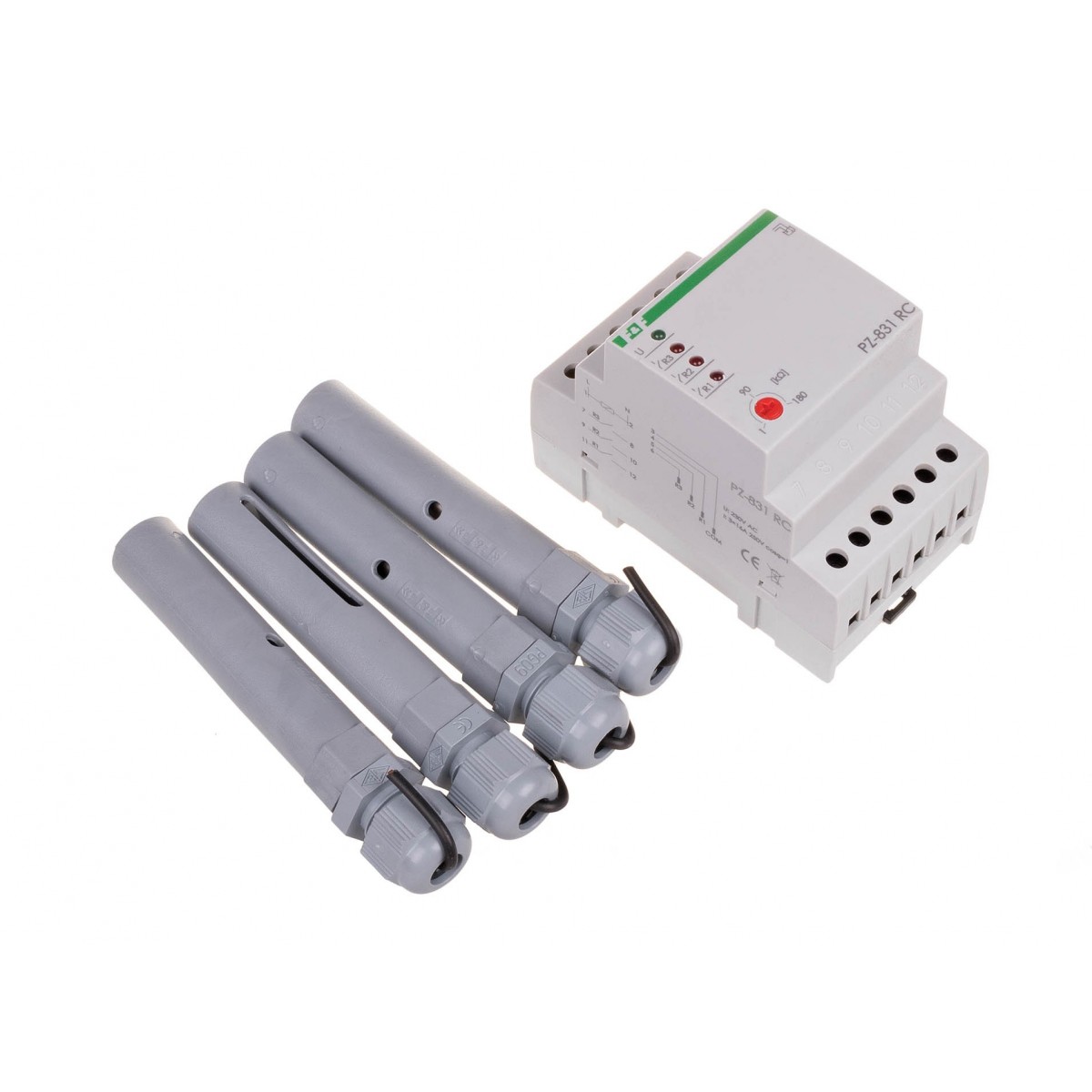

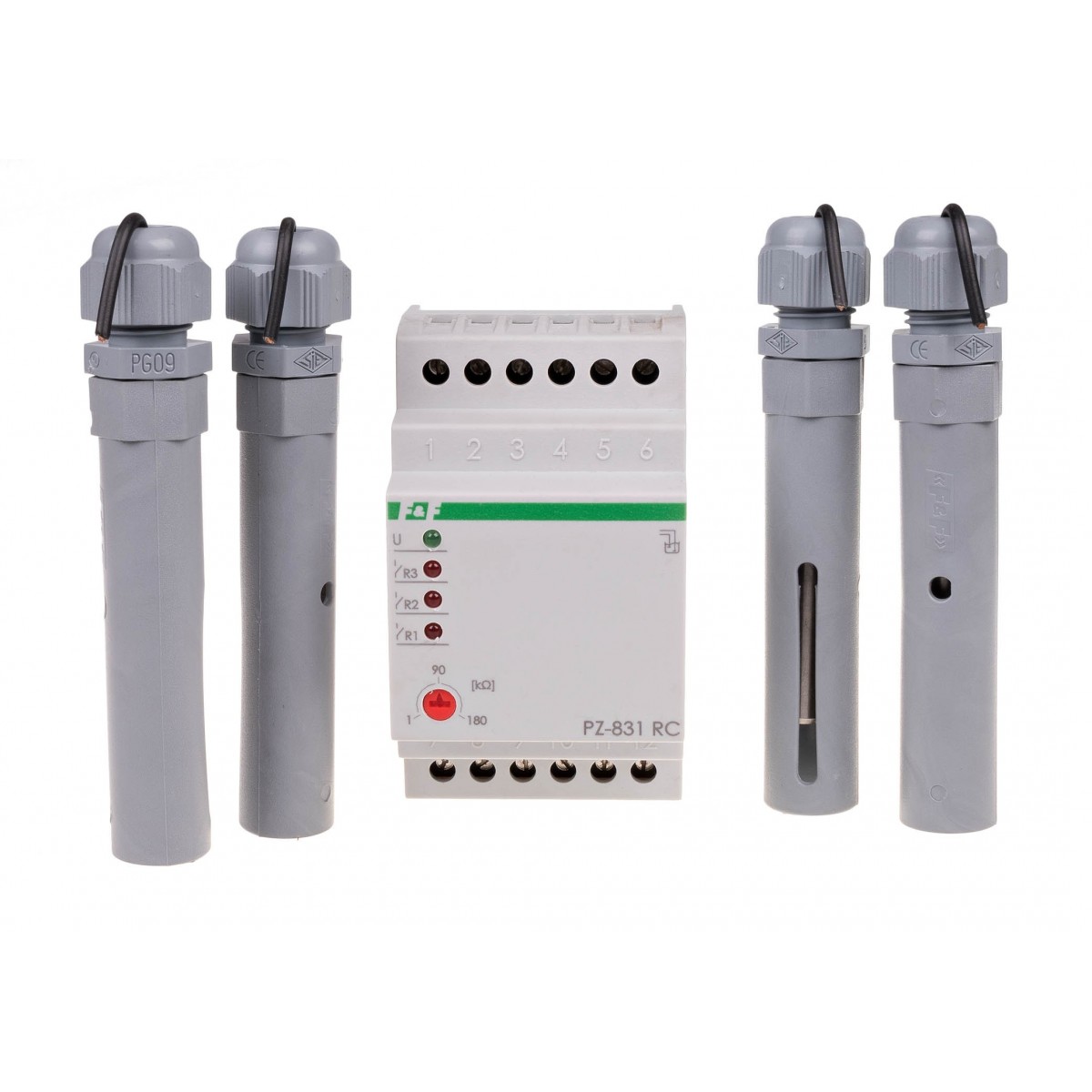

Przekaźnik w komplecie z sondą PZ2

Napięcie zasilania: 230 V AC
Element wykonawczy: 3 x przekaźnik
Maksymalny prąd obciążenia: 3 × 8 A
Konfiguracja styków: 3 × NO
Separacja styku: TAK
Czułość - regulowana: 1÷180 kΩ
Współpraca z wodą deszczową: NIE
Napięcie wyjść pomiarowych: 6 V
Typ sondy zalania: 4 x PZ2
Zaciski sond: separowane od sieci transformatorem
Opóźnienie przełączenia styków: maks. 2 s
Przyłącze: zaciski śrubowe 4,0 mm²
Moment dokręcający: 0,5 Nm
Pobór mocy: 1,1 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 3 moduły (52,5 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

PZ-831 RC instrukcja obsługi (75.57k)

PZ-831 RC schemat CAD dxf (395.89k)

PZ SAM deklaracja CE 2023 (178.94k)

Rodzaj	Przekaźnik kontroli poziomu cieczy
Napięcie zasilania	230 V AC
Maksymalny prąd obciążenia	3 × 8 A
Konfiguracja styków	3 × NO
Separacja styku	TAK
Czułość - regulowana	1÷180 kΩ
Napięcie wyjść pomiarowych	6 V
Typ sondy zalania	4 x PZ2
Zaciski sond	separowane od sieci transformatorem
Opóźnienie przełączenia styków	maks. 2 s
Przyłącze	zaciski śrubowe 4,0 mm²
Moment dokręcający	0,5 Nm
Pobór mocy	1,1 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	3 moduły (52,5 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
