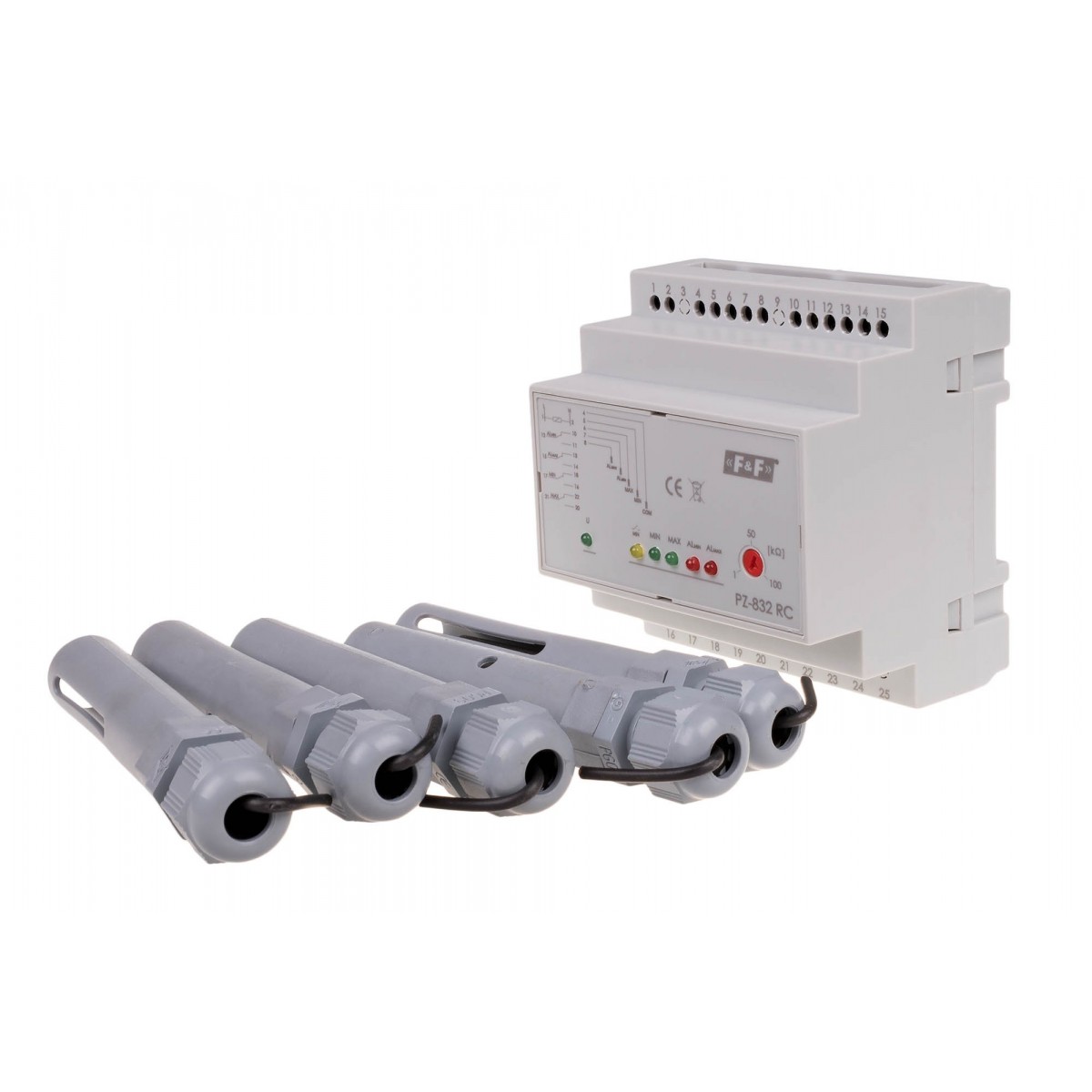

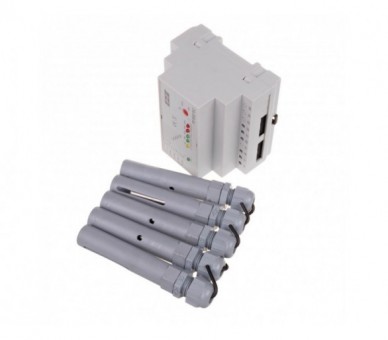

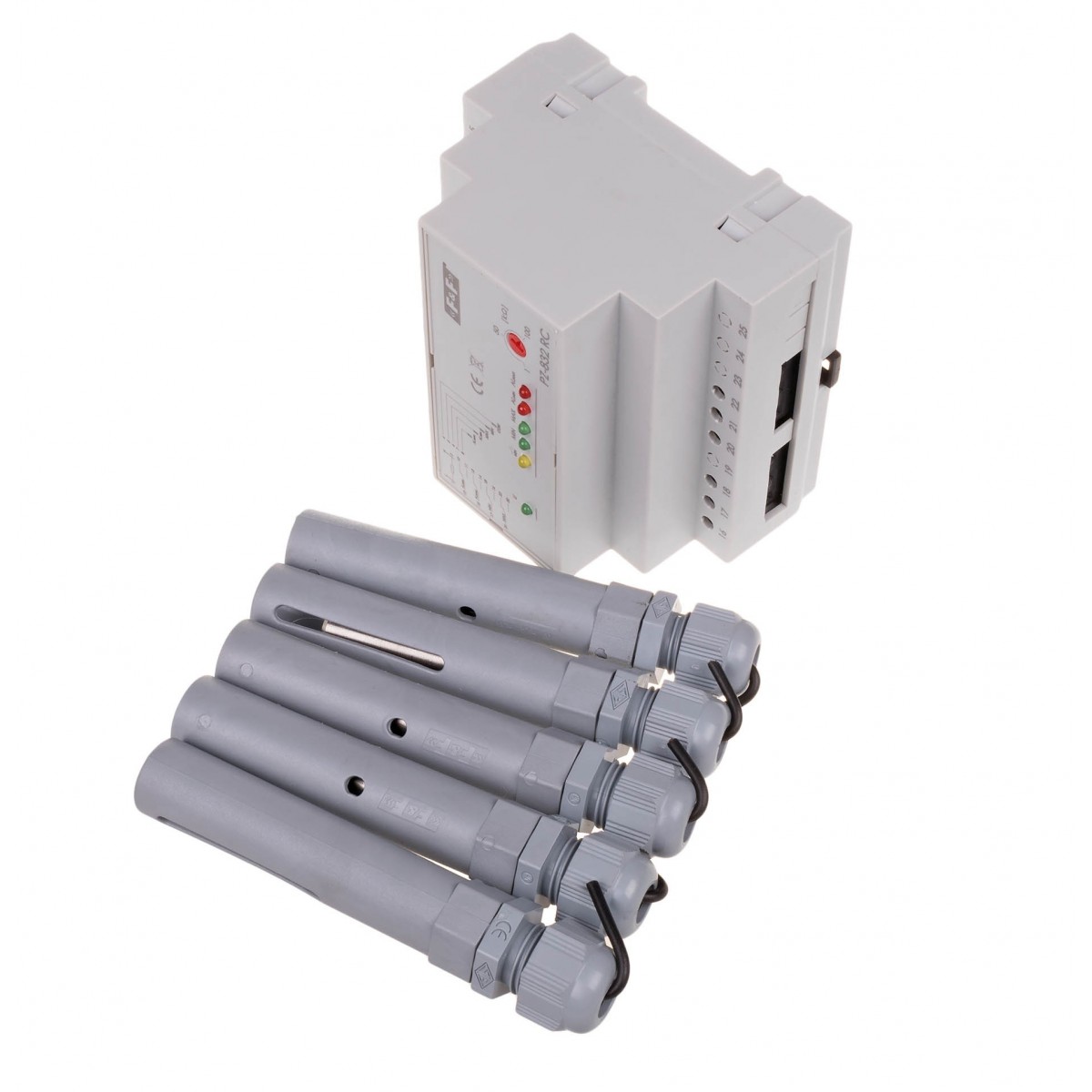

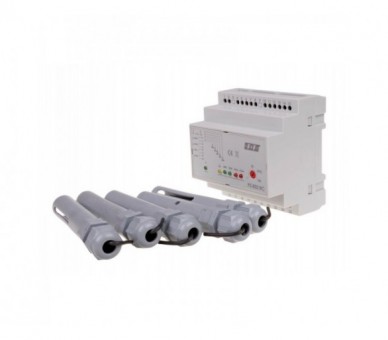

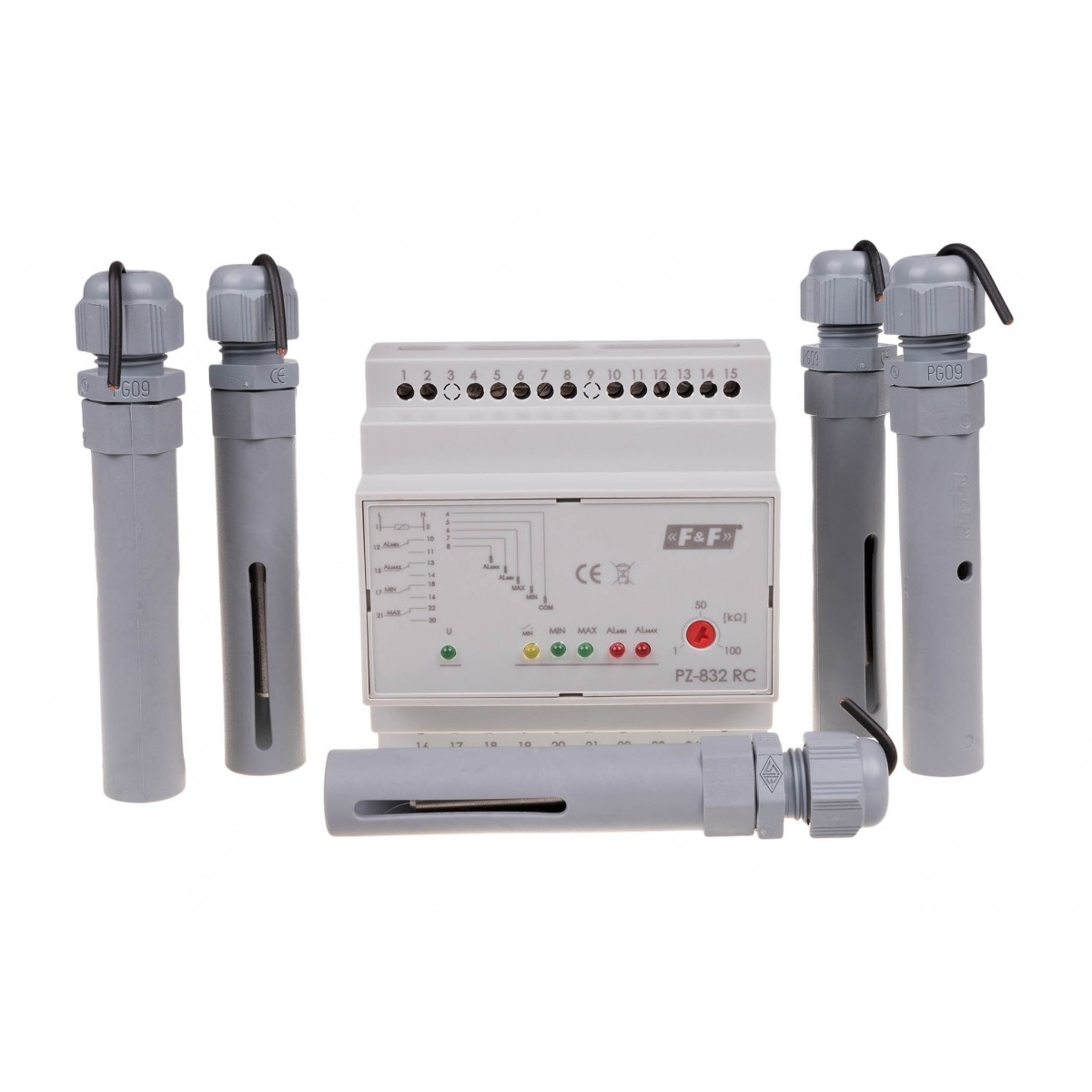

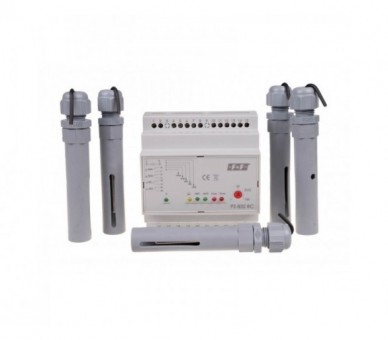

PZ-832RC Przekaźnik kontroli poziomu cieczy z sondą PZ-832 RC, montaz na szynie DIN,styk: 4x1NO/NC 230V F&F

Symbol producenta: PZ-832RC

Stan: Nowy produkt

Tego towaru nie ma w magazynie

441,72 zł brutto

Napięcie zasilania 230 V AC Element wykonawczy 4 x przekaźnik Konfiguracja styków 4 × NO/NC Separacja styku TAK Prąd obciążenia MIN i MAX 2 x 16 A Prąd obciążenia ALmin i ALmax 2 x 8A Opóźnienie zadziałania 1÷2 s Czułość - regulowana 1÷100 kΩ Napięcie wyjść pomiarowych 6 V Typ sondy zalania 5 x PZ2 Zaciski sond separowane od sieci transformatorem Przyłącze zaciski śrubowe 4,0 mm² Moment dokręcający 0,5 Nm Pobór mocy 1,1 W Temperatura pracy -25 ÷ 50 °C Wymiary 5 modułów (87,5 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Przekaźnik kontroli poziomu cieczy z sondą PZ-832 RC, montaz na szynie DIN,styk: 4x1NO/NC 230V

Dwustanowy.
Ze stanami alarmowymi.
Z regulacją czułości.

Przekaźniki PZ-832 służą do wykrywania obecności cieczy przewodzących prąd elektryczny na poziomach zamontowanych sond zalania.

UWAGA - nie nadaje się do pomiaru poziomu wody deszczowej. Jeżeli szukasz przekaźnika do pomiaru poziomu wody deszczowej zalecamy PZ-829 RC-WD

Działanie
Przekaźnik utrzymuje poziom kontrolowanej cieczy w zakresie wyznaczonych stanów minimum i maksimum. Po spadku poziomu cieczy do stanu MIN (rozwarte elektrody MIN i COM) styk MIN zostanie przełączony w pozycję 17-16 (praca NAPEŁNIANIE), a styk MAX pozostaje w pozycji 21-22. Po osiągnięciu stanu MAX (zwarte elektrody MAX i COM) styk przekaźnika MIN zostaje przełączony w pozycję 17-18 (praca OPRÓŻNIANIE), a styk MAX w pozycję 21-20. Stan alarmowy: ALMIN (stan SUCHOBIEG) - po spadku poziomu cieczy do poziomu ALMIN (rozwarte elektrody ALMIN i COM) styk ALMIN zostanie przełączony w pozycję 12-11; ALMAX (stan PRZEPEŁNIENIE) - po osiągnięciu stanu ALMAX (zwarte elektrody ALMAX i COM) styk przekaźnika ALMAX zostaje przełączony w pozycję 15-14. Każdy ze stanów, tzn. zwarta odpowiednia sonda poziomu z sonda COM, sygnalizowany jest świeceniem odpowiedniej LED na czole przekaźnika. Świecenie LED żółtej MIN sygnalizuje stan pracy NAPEŁNIANIE.

Sposób podłączenia sondy
Sonda elektrodowa podłączana przewodem o średnicy żyły do 1 mm² i maksymalnej długości 100 m .

Uwaga!
Zaciski 4-5-6-7-8 są separowane od sieci.

Przekaźnik w komplecie z sondą PZ2

Napięcie zasilania: 230 V AC
Element wykonawczy: 4 x przekaźnik
Konfiguracja styków: 4 × NO/NC
Separacja styku: TAK
Prąd obciążenia MIN i MAX: 2 x 16 A
Prąd obciążenia ALmin i ALmax: 2 x 8A
Opóźnienie zadziałania: 1÷2 s
Czułość - regulowana: 1÷100 kΩ
Współpraca z wodą deszczową: NIE
Napięcie wyjść pomiarowych: 6 V
Typ sondy zalania: 5 x PZ2
Zaciski sond: separowane od sieci transformatorem
Przyłącze: zaciski śrubowe 4,0 mm²
Moment dokręcający: 0,5 Nm
Pobór mocy: 1,1 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 5 modułów (87,5 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

PZ-832 RC instrukcja obsługi (90.15k)

PZ-832 RC schemat CAD dxf (437.25k)

PZ SAM deklaracja CE 2023 (178.94k)

Rodzaj	Przekaźnik kontroli poziomu cieczy
Napięcie zasilania	230 V AC
Konfiguracja styków	4 × NO/NC
Separacja styku	TAK
Prąd obciążenia MIN i MAX	2 x 16 A
Prąd obciążenia ALmin i ALmax	2 x 8A
Czułość - regulowana	1÷100 kΩ
Napięcie wyjść pomiarowych	6 V
Typ sondy zalania	5 x PZ2
Zaciski sond	separowane od sieci transformatorem
Przyłącze	zaciski śrubowe 4,0 mm²
Moment dokręcający	0,5 Nm
Pobór mocy	1,1 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	5 modułów (87,5 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
