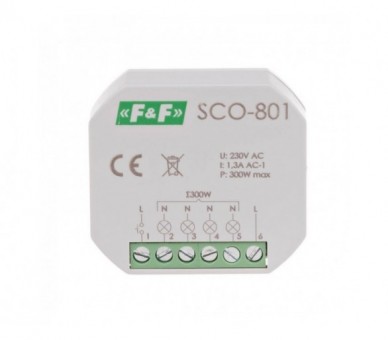

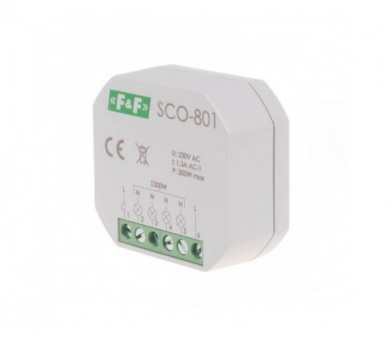

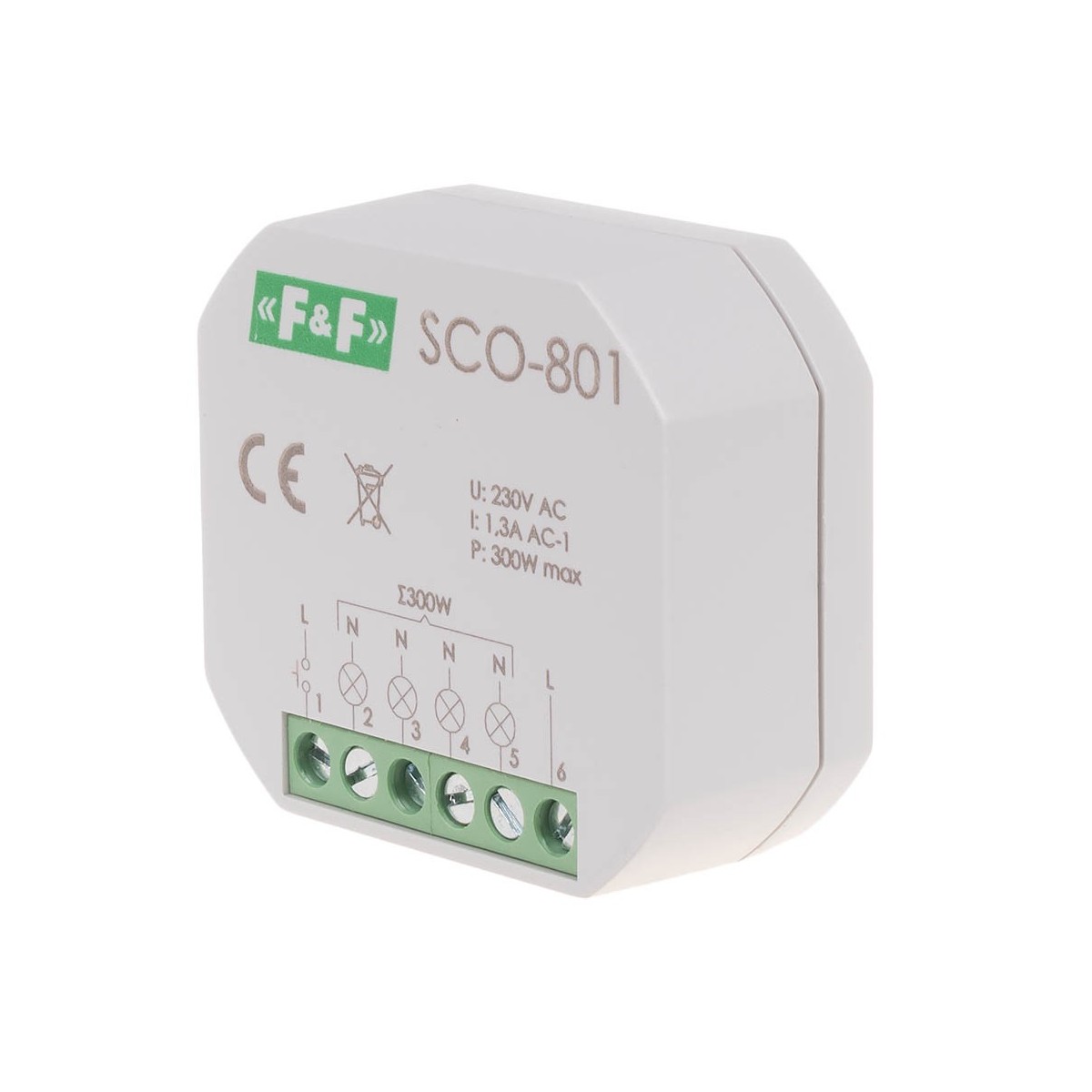

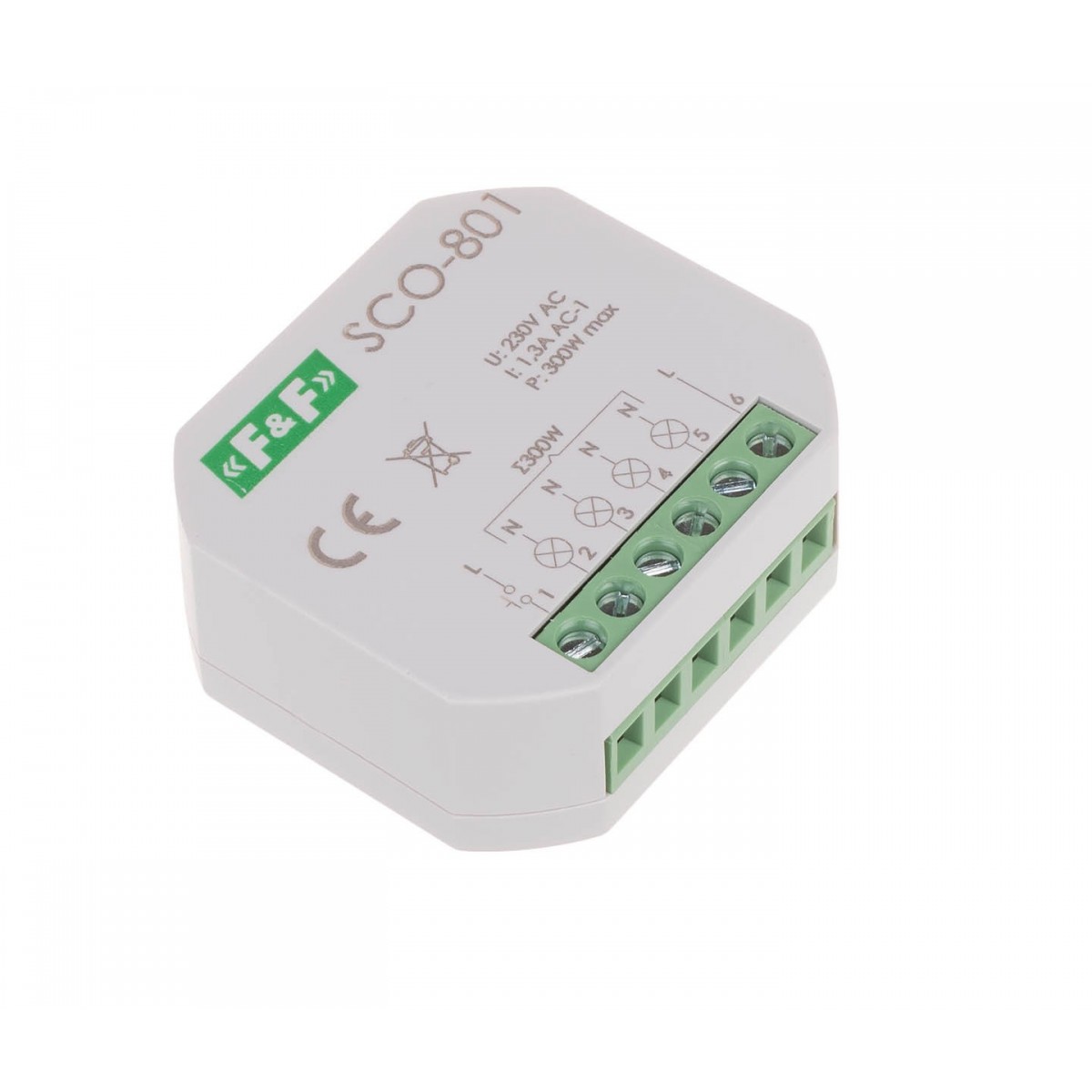

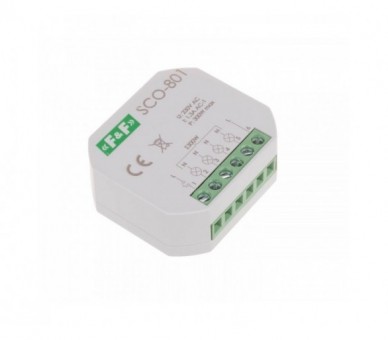

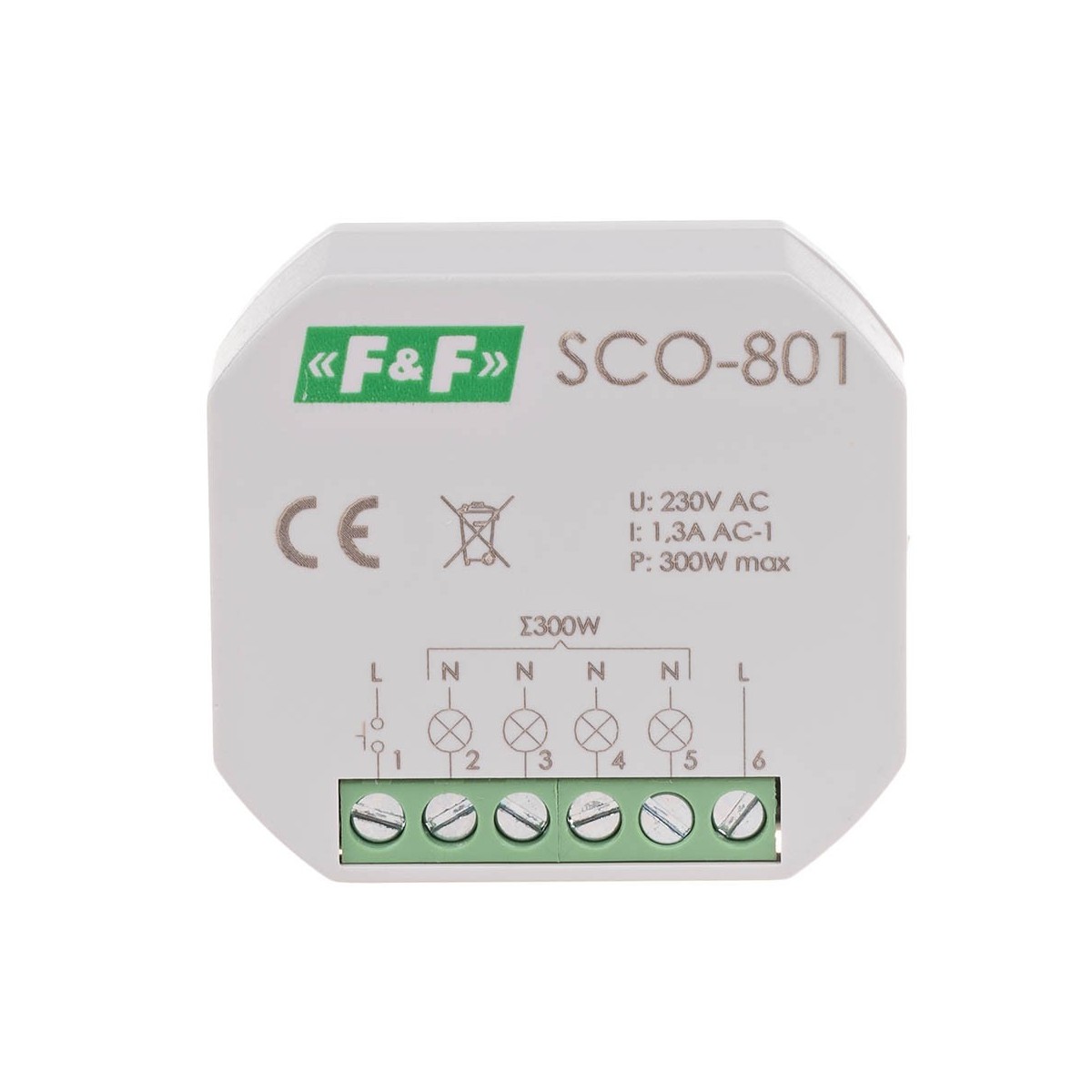

SCO-801 ściemniacz oświetlenia bez pamięci, montaż podtynkowy zasilanie 230V AC 300W F&F
SCO-801
Nowy produkt
7
Wysyłka: 1-5 dni roboczych
Ściemniacz oświetlenia "bez pamięci", montaż podtynkowy zasilanie 230V AC 300W
Zastosowanie: oświetlenie żarowe
oświetlenie halogenowe
transformatory toroidalne
Montaż: w puszce podtynkowej Ø60
Max moc podłączonych lamp: 300 W
Ściemniacz oświetlenia służy do załączania i wyłączania oświetlenia żarowego i halogenowego z możliwością regulacji natężenia tego oświetlenia za pomocą dowolnego włącznika chwilowego (dzwonkowego).
Działanie ściemniacza oświetlenia
Załączenie oświetlenia następuje po impulsie prądu spowodowanym naciśnięciem włącznika chwilowego (dzwonkowego), podłączonego do ściemniacza. Wyłączenie oświetlenia nastąpi po następnym impulsie. Oświetlenie może być sterowane za pomocą wielu przycisków połączonych równolegle rozmieszczonych w różnych punktach pomieszczenia. Przytrzymanie przycisku dłużej niż 1 s umożliwia ustawienie żądanego natężenia oświetlenia w jednym kierunku z poziomu aktualnej nastawy do maksimum lub minimum. Kierunek zmian (rozjaśnianie lub ściemnianie) jest wymuszany przez ściemniacz i zmienia się zawsze na przeciwny po każdorazowej nastawie. Ściemniacz posiada pamięć ustawień. Po każdym załączeniu oświetlenie powraca do pełnej jasności.
Ściemniacz posiada zabezpieczenie termiczne. W przypadku przegrzania układu ściemniacz sygnalizuje to 3-krotnym mrugnięciem sterowanej lampy, a następnie wyłącza się. Po spadku temperatury poniżej krytycznej, ściemniacz można ponownie załączyć.
UWAGA!
Ściemniacz SCO-801 może współpracować z przyciskami podświetlanymi.
UWAGA!
SCO można stosować do lamp halogenowych, również zasilanych poprzez zasilacz transformatorowy lub elektroniczny przystosowany do współpracy ze ściemniaczami.
Z niektórymi zasilaczami elektronicznymi ściemniacze mogą błędnie pracować (np. migotanie oświetlenia). Do niektórych typów należy podłączyć lampy halogenowe o łącznej mocy min. 50% wartości mocy nominalnej zasilacza.
Przed ostatecznym montażem zalecane jest wykonanie testów.
- Napięcie zasilania: 230 V AC
- Instalacja: 2-przewodowa
- Maksymalny prąd obciążenia AC-1: 1,3 A
- Element wykonawczy: triak
- Pamięć stanu: NIE
- Pamięć stanu po zaniku zasilania: NIE
- Maksymalna moc podłączonych lamp: 300 W
- Zastosowanie: oświetlenie żarowe, halogenowe, transformatory toroidalne
- Sterownie obciążeniem: załączanie w 0 (dla obciążeń rezystancyjnych i pojemnościowych)
- Przyłącze: zaciski śrubowe 2,5 mm²
- Moment dokręcający: 0,4 Nm
- Pobór mocy: 0,1 W
- Temperatura pracy: -25 ÷ 50 °C
- Wymiary: Ø54 (48×43 mm), wysokość: 20 mm
- Montaż: w puszce podtynkowej Ø60
- Stopień ochrony: IP20
SCO-801 instrukcja obsługi (642.04k)
SCO-801 - schemat CAD dxf (81.67k)
SCO deklaracja CE 2023 (179.19k)
Rodzaj | Ściemniacz |
Napięcie zasilania | 230 V AC |
Maksymalny prąd obciążenia AC-1 | 1,3 A |
Element wykonawczy | triak |
Pamięć stanu | NIE |
Pamięć stanu po zaniku zasilania | NIE |
Maksymalna moc podłączonych lamp | 300 W |
Instalacja | 2-przewodowa |
Sterownie obciążeniem | załączanie w 0 (dla obciążeń rezystancyjnych i pojemnościowych) |
Przyłącze | zaciski śrubowe 2,5 mm² |
Moment dokręcający | 0,4 Nm |
Pobór mocy | 0,1 W |
Temperatura pracy | -25 ÷ 50 °C |
Wymiary | Ø54 (48×43 mm), wysokość: 20 mm |
Montaż | w puszce podtynkowej Ø60 |
Stopień ochrony | IP20 |
