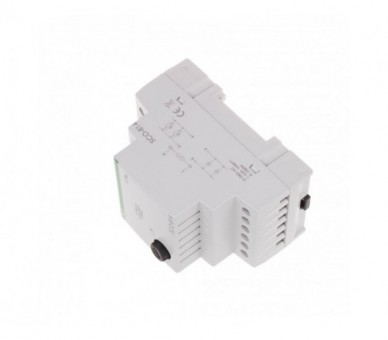

SCO-815 ściemniacz uniwersalny (R, L, C, ESL), 1 moduł montaż na szynie DIN, zasilanie 230V AC (R) 500 W F&F

Symbol producenta: SCO-815

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 28

Wysyłka: 1-5 dni roboczych

167,29 zł brutto

Napięcie zasilania 230 V AC Element wykonawczy tranzystor Pamięć stanu po zaniku zasilania NIE Maksymalna moc podłączonych żarówek R/L/C - 500W ; ESL/LED - 100W Napięcie sterowania 8÷230V AC/DC Zastosowanie oświetlenie żarowe, halogenowe, LED (ściemnalne), świetlówki (ściemnalne) Sterownie obciążeniem załączanie lub wyłączanie w 0 (obciążenia uniwersalne) Pamięć stanu TAK Instalacja 3-przewodowa Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,1 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Ściemniacz uniwersalny (R, L, C, ESL); 1 moduł montaż na szynie DIN, zasilanie 230V AC (R) 500 W

Zastosowanie: oświetlenie żarowe
oświetlenie halogenowe
oświetlenie LED-ściemnialne
świetlówki-ściemnialne

Montaż: na szynie 35 mm

Max moc podłączonych lamp: R/L/C - 500W ; ESL/LED - 100W

Uniwersalny ściemniacz oświetlenia SCO-815 230 V umożliwia regulację jasności oświetlenia.

Przeznaczenie

Uniwersalny ściemniacz oświetlenia umożliwia regulację jasności oświetlenia następujących źródeł światła:

- lampy żarowe i halogenowe głównego szeregu (obciążenie rezystancyjne R)
- lampy zasilane przez transformator toroidalny (obciążenie indukcyjne L)
- lampy zasilane przez transformator elektroniczny (obciążenie pojemnościowe C)
- energooszczędne świetlówki kompaktowe (ESL) z funkcją ściemniania
- energooszczędne lampy ledowe (LED) z funkcją ściemniania

Działanie
Załączenie oświetlenia następuje po impulsie prądu spowodowanym naciśnięciem przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Oświetlenie może być sterowane za pomocą wielu przycisków połączonych równolegle rozmieszczonych w różnych punktach pomieszczenia. Wyłączenie oświetlenia nastąpi po następnym impulsie. Przytrzymanie przycisku >1sek. umożliwia ustawienie żądanego natężenia oświetlenia (płynna regulacja oświetlenia w pętli JAŚNIEJ→CIEMNIEJ→JAŚNIEJ).
Po każdym załączeniu oświetlenie powraca do uprzednio ustawionej jasności. Oświetlenie może być sterowane za pomocą wielu przycisków połączonych równolegle rozmieszczonych w różnych punktach pomieszczenia.

UWAGA!
Uniwersalny ściemniacz oświetlenia SCO-815 230 V może współpracować z przyciskami podświetlanymi.

Funkcje
- automatyczne wykrywanie charakteru obciążenia R+L, R+C oraz LED. Zastosowanie lamp ESL wymaga ręcznego ustawienia charakteru obciążenia za pomocą pokrętła na czole ściemniacza.
- płynne rozświetlanie i wygaszanie w celu przedłużenia żywotności sterowanej lampy.
- nastawa szybkości rozjaśniania i ściemniania.
- "pamięć" ustawień natężenia oświetlenia - po każdym załączeniu oświetlenie powraca do uprzednio ustawionej jasności. Nie dotyczy lamp typu ESL.
- nastawa minimalnego poziomu świecenia sterowanej lampy (szczególne znaczenie dla lamp ESL, wymagających minimalnego prądu zapłonu i podtrzymania).
- tryb ON - załączanie oświetlenia do maksymalnej jasności bez możliwości ściemniania.
- wejście sterujące izolowane galwanicznie od układu zasilania ściemniacza.

Napięcie zasilania: 230 V AC
Instalacja: 3-przewodowa
Element wykonawczy: tranzystor
Pamięć stanu: TAK
Pamięć stanu po zaniku zasilania: NIE
Maksymalna moc podłączonych lamp: R/L/C - 500W ; ESL/LED - 100W
Napięcie sterowania: 8÷230V AC/DC
Zastosowanie: oświetlenie żarowe, halogenowe, LED (ściemnalne), świetlówki (ściemnalne)
Sterownie obciążeniem: załączanie lub wyłączanie w 0 (obciążenia uniwersalne)
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,1 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

SCO-815 Instrukcja obsługi (697.82k)

SCO-815 - schemat CAD dxf (397.34k)

SCO deklaracja CE 2023 (179.19k)

Rodzaj	Ściemniacz
Napięcie zasilania	230 V AC
Element wykonawczy	tranzystor
Pamięć stanu	TAK
Pamięć stanu po zaniku zasilania	NIE
Napięcie sterowania	8÷230V AC/DC
Instalacja	3-przewodowa
Sterownie obciążeniem	załączanie lub wyłączanie w 0 (obciążenia uniwersalne)
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,1 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
