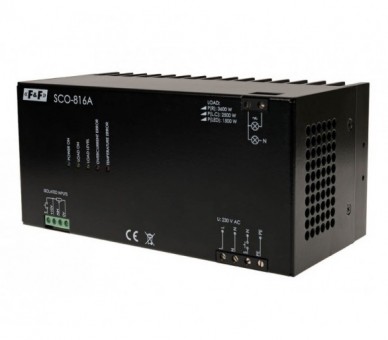

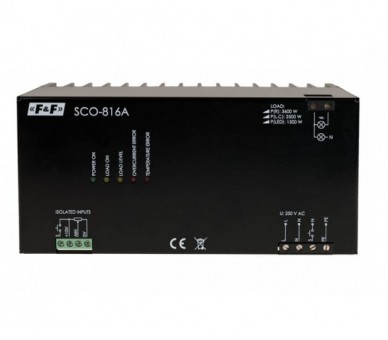

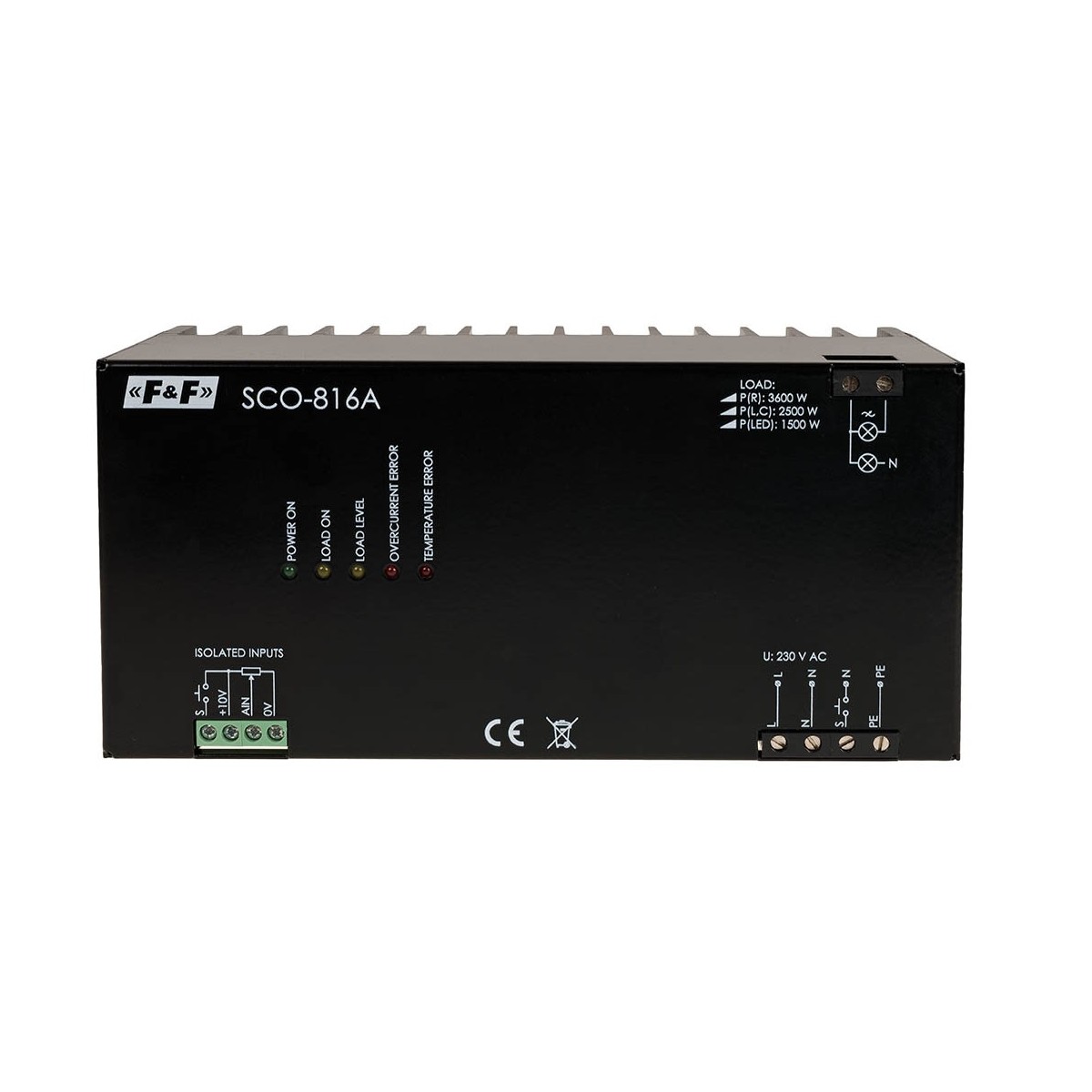

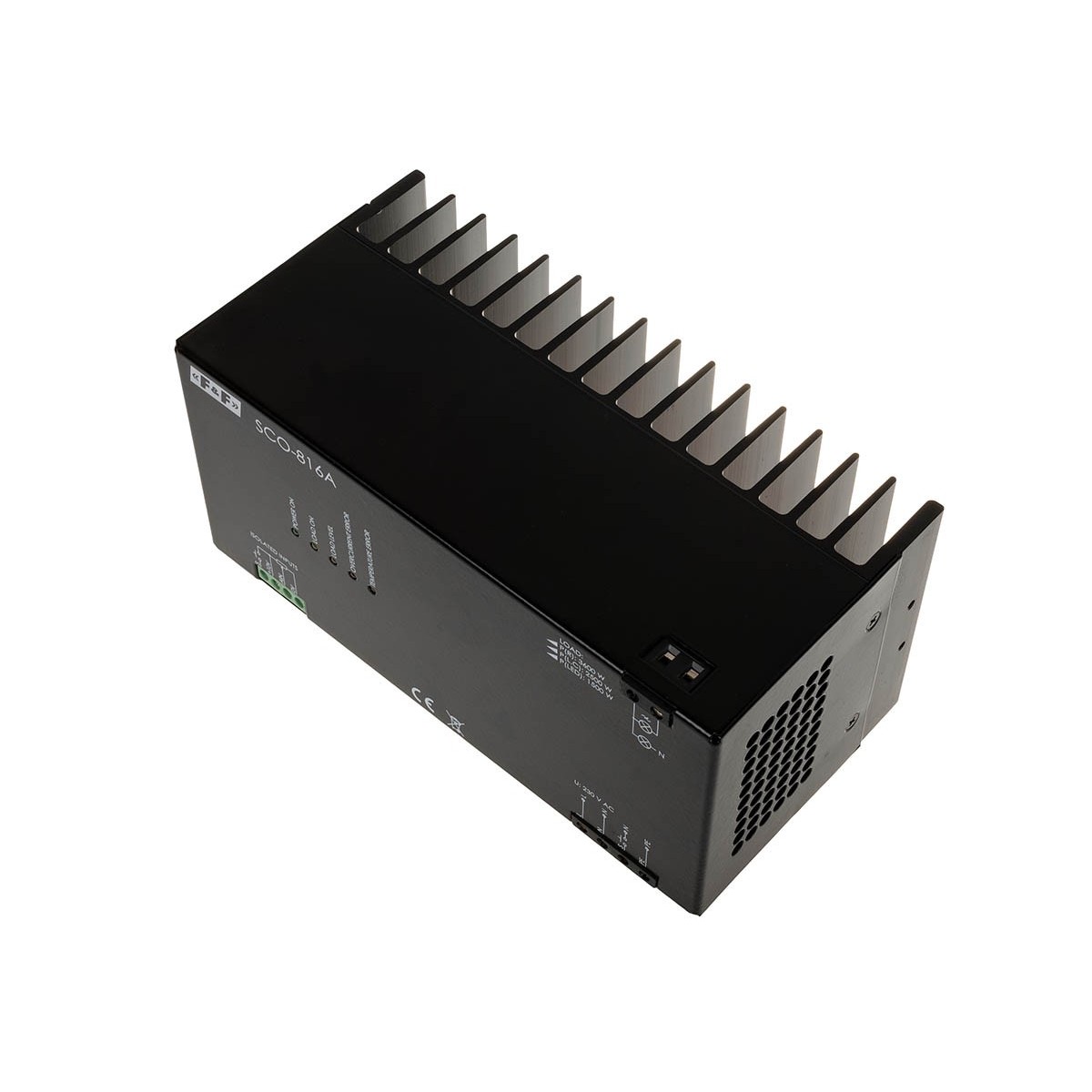

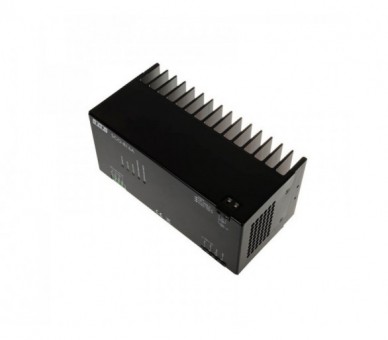

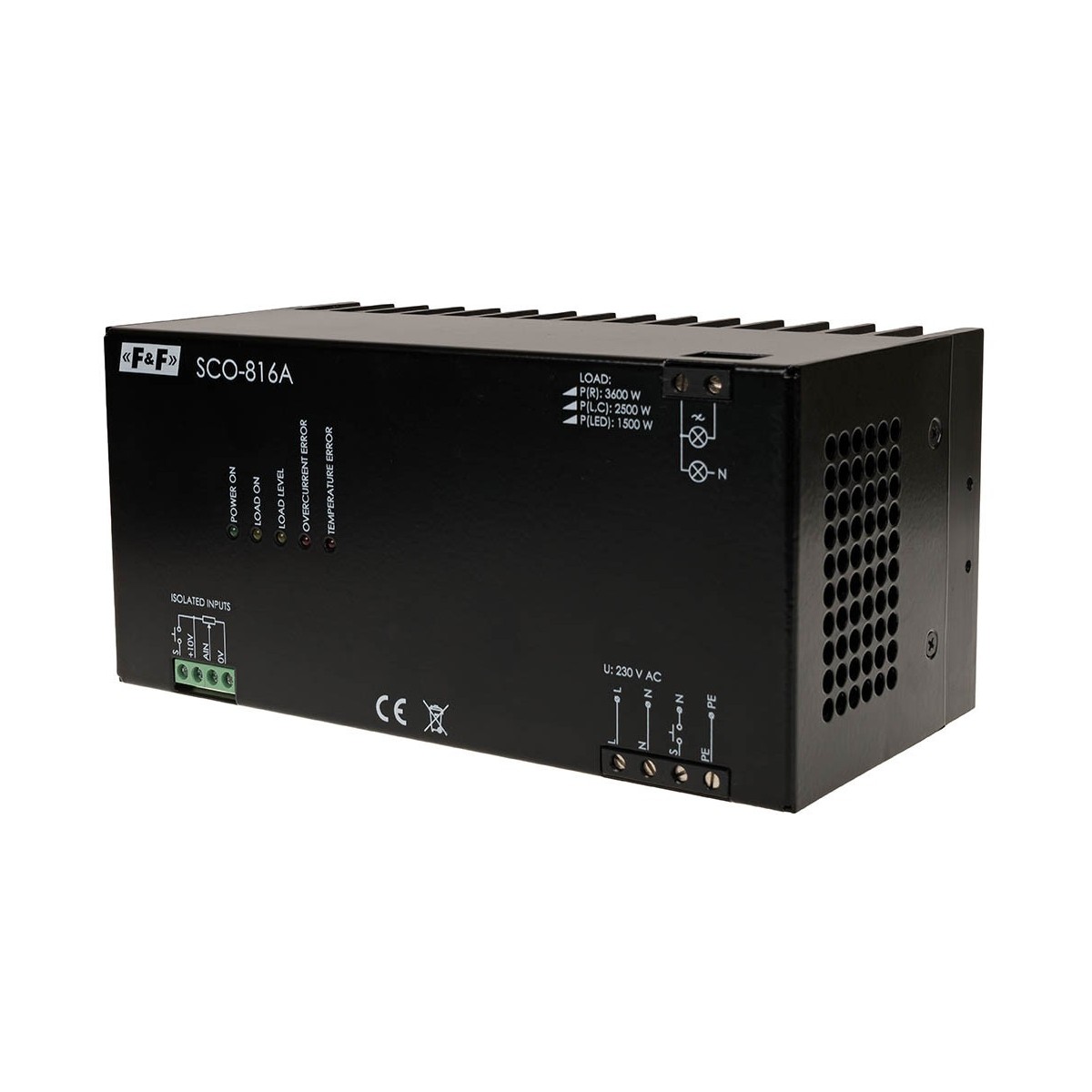

Ściemniacz do odbiorników dużej mocy 3500W, zasilanie 230V z wejściem analogowym 1-10V
Z wejściem analogowym 1÷10 V
Montaż: na szynie 35 mm
Uniwersalny ściemniacz oświetlenia umożliwia regulację jasności oświetlenia.
Przeznaczenie
Ściemniacz uniwersalny SCO-816A przeznaczony jest do regulacji jasności ściemnialnych źródeł dużej mocy, takich jak: lampy żarowe i halogenowe, transformatory toroidalne i regulowane transformatory elektroniczne, ściemnialne żarówki LED oraz ściemnialne energooszczędne lampy LED.
Działanie
Załączenie oraz wyłączenie oświetlenia następuje po krótkim naciśnięciu przycisku podłączonego do wejścia sterującego ON/OFF. Poziom jasności zależeć będzie od wartości napięcia
sterującego podanego na wejście analogowe AIN. Zależność pomiędzy wartością napięcia sterującego a napięciem wyjściowym na obwodach oświetleniowych przedstawiona jest na poniższej charakterystyce:
Uniwersalny ściemniacz SCO-816A wyposażony jest dodatkowo w:
- funkcję miękkiego załączania i wyłączania oświetlenia;
- zabezpieczenie termiczne;
- kontrolę przeciążenia prądowego;
- wbudowany bezpiecznik zwłoczny 20 A;
- możliwość podłączenia przycisku ON/OFF sterowanego napięciem sieciowym 230 V AC lub niskim napięciem DC.
UWAGA!
Rzeczywista graniczna wartość obciążenia zależeć będzie od temperatury otoczenia.
W przypadku, gdy temperatura pracy przekroczy wartość graniczną to wartość dopuszczalnego
obciążenia ulega zmniejszeniu.
Obciążenie
3500W - obciążenie rezystancyjne: lampy żarowe i halogenowe.
2300W - obciążenie indukcyjne i pojemnościowe: transformatory toroidalne, regulowane transformatory elektroniczne, ściemnialne żarówki LED i ESL.
- Napięcie zasilania: 230 V AC
- Instalacja: 3-przewodowa
- Sterowanie: ON/OFF 230 V AC lub 9÷12 V DC
- Element wykonawczy: tranzystor
- Ograniczenie prądowe: 16 A
- Pamięć stanu: TAK
- Pamięć stanu po zaniku zasilania: NIE
- Maksymalna moc podłączonych lamp: 3600 W (R), 2500 W (L lub C), 1500 W (LED)
- Chłodzenie: wbudowany wentylator
- Temperatura załączenia wentylatora: 45°C
- Maksymalna temperatura wewnątrz obudowy: 65°C
- Zastosowanie: oświetlenie żarowe, halogenowe, LED (ściemnalne), transformatory toroidalne, transformatory elektroniczne (regulowane), świetlówki (ściemnalne)
- Sterownie obciążeniem: załączanie lub wyłączanie w 0 (obciążenia uniwersalne)
- Sterowanie poziomem jasności: napięcie 1÷10 V DC
- Czas rozjaśniania/ściemniania: 1 s
- Wewnętrzne zabezpieczenie nadprądowe: bezpiecznik zwłoczny 20 A (6,3×32 mm)
- Przyłącze zasilające: zaciski 4 mm², moment 0,5 Nm
- Przyłącze - obwody niskiego napięcia: zaciski 2,5mm², moment 0,4 Nm
- Moment dokręcający: 0,5 Nm
- Pobór mocy: poniżej 5 W
- Temperatura pracy: 0 ÷ 40 °C
- Wymiary: 190 S x 90 W x 93 G (mm)
- Montaż: płyta montażowa
- Stopień ochrony: IP20


SCO-816A 230 V instrukcja obsługi (198.13k)
SCO deklaracja CE 2023 (179.19k)
Rodzaj | Ściemniacz |
Napięcie zasilania | 230 V AC |
Element wykonawczy | tranzystor |
Pamięć stanu | TAK |
Pamięć stanu po zaniku zasilania | NIE |
Chłodzenie | wbudowany wentylator |
Instalacja | 3-przewodowa |
Sterownie obciążeniem | załączanie lub wyłączanie w 0 (obciążenia uniwersalne) |
Moment dokręcający | 0,5 Nm |
Temperatura pracy | 0 ÷ 40 °C |
Montaż | na szynie 35 mm |
Stopień ochrony | IP20 |
