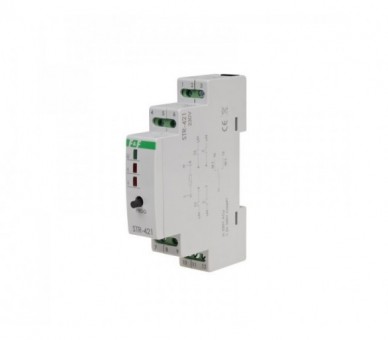

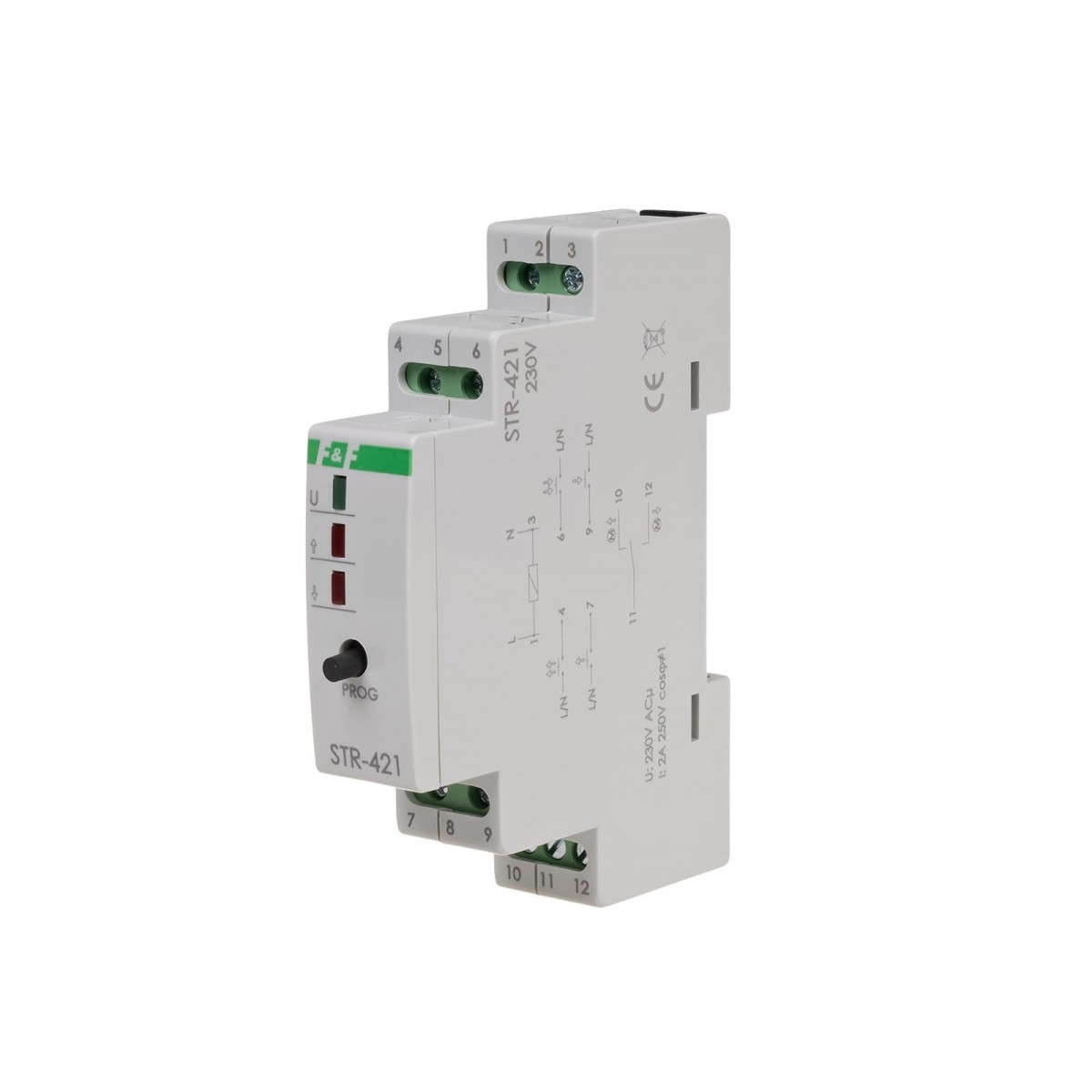

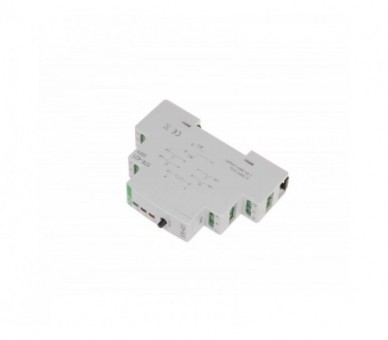

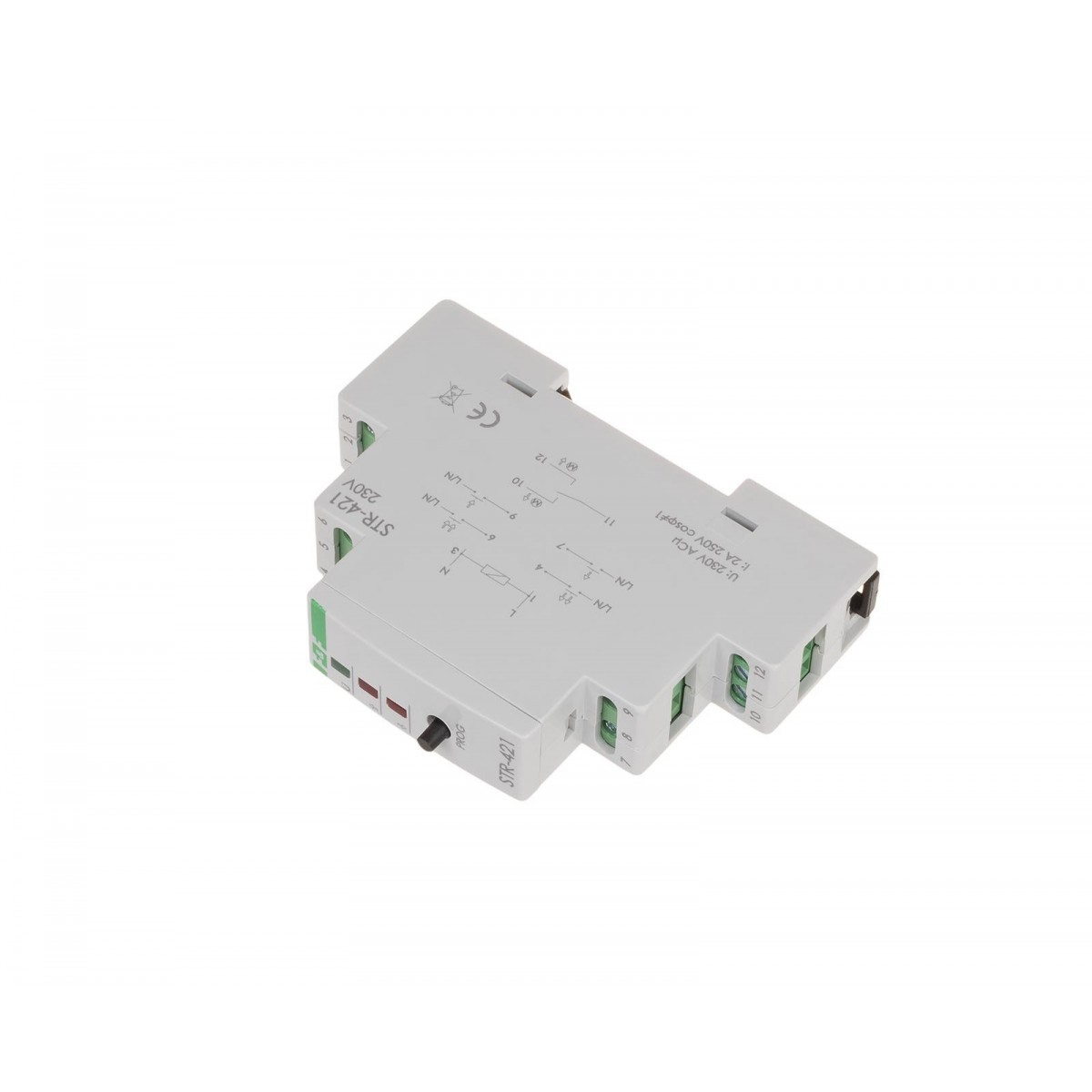

Sterownik rolet dwuprzyciskowy STR-421 230V może pracować:

• Jako urządzenie samodzielne (przeznaczone do otwierania/zamykania jednej rolety);
• Możliwe jest łączenie sterowników w grupy umożliwiające centralne sterowanie wieloma roletami.

Działanie sterownika rolet STR-421

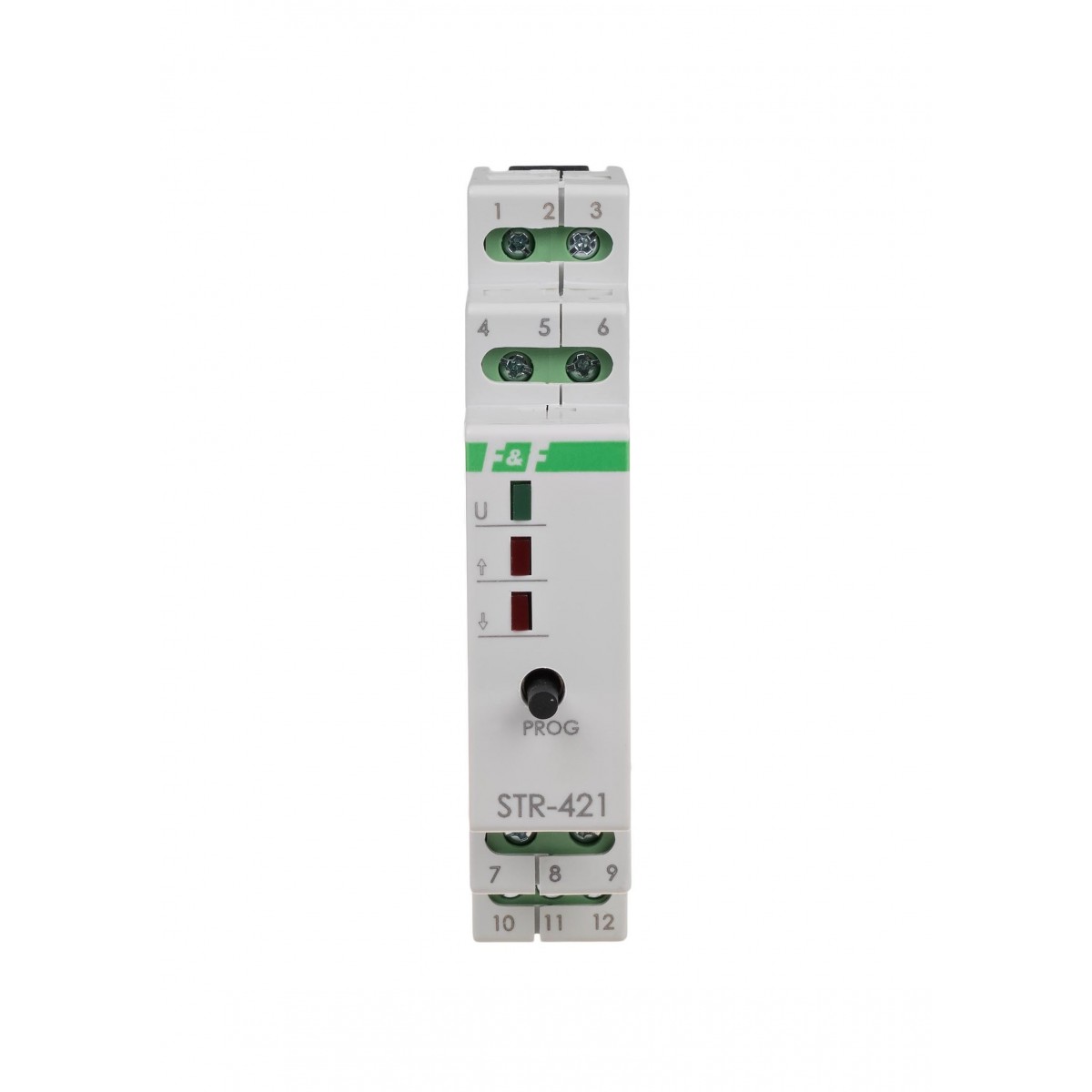

Zasilanie sterownika rolet sygnalizowane jest świeceniem diody LED zielonej U. Załączenie silnika rolety następuje poprzez chwilowe podanie napięcia (L lub N) na jedno z wejść sterujących. Silnik załączany jest na zaprogramowany wcześniej przez użytkownika czas. Czas ten pozwala na pełne podniesienie lub opuszczenie rolety. Praca silnika oraz kierunek ruchu rolety sygnalizuje świecenie odpowiedniej diody LED czerwonej  lub . Istnieje możliwość zatrzymania uruchomionej rolety na wybranym przez użytkownika poziomie. Oznacza to niepełne odsłonięcie lub niepełne zasłonięcie rolety.


Wejścia sterujące dwuprzyciskowego sterownika rolet STR-421 230V

Sterowanie lokalne

Grupa przycisków podłączona do zacisków 7 i 9 steruje jedną roletą.
- w górę  (otwarcie);   - w dół  (zamknięcie)
Naciśnięcie przycisku lokalnego powoduje uruchomienie rolety zadanym kierunku. Jeżeli roleta jest już w ruchu, to naciśnięcie przycisku sterowania lokalnego spowoduje jej zatrzymanie.

Sterowanie centralne

Wspólna dla wielu sterowników (minimum dwa) grupa przycisków podłączona do zacisków 4 i 6 steruje wszystkimi roletami w układzie sterowania centralnego.
 - wszystkie w górę;     - wszystkie w dół
Naciśnięcie przycisku sterowania centralnego powoduje załączenie rolet na ruch w zadanym kierunku. Jeżeli jedna z rolet wykonuje już ruch w tym samym kierunku, to będzie on kontynuowany. W przypadku gdy wykonuje ruch w kierunku przeciwnym, to roleta najpierw zostanie zatrzymana. Następnie zostanie załączona w kierunku wynikającym z rozkazu podanego na wejście centralne.

UWAGA!
Sterowanie centralne umożliwia tylko załączenie rolet na ruch w wybranym kierunku. Zatrzymanie rolety nastąpi dopiero po upływie zaprogramowanego czasu, lub po naciśnięciu dowolnego przycisku sterowania lokalnego.
