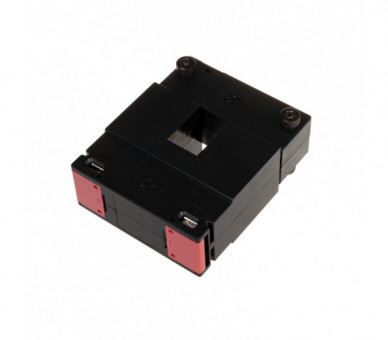

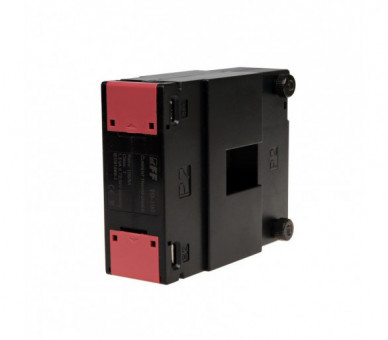

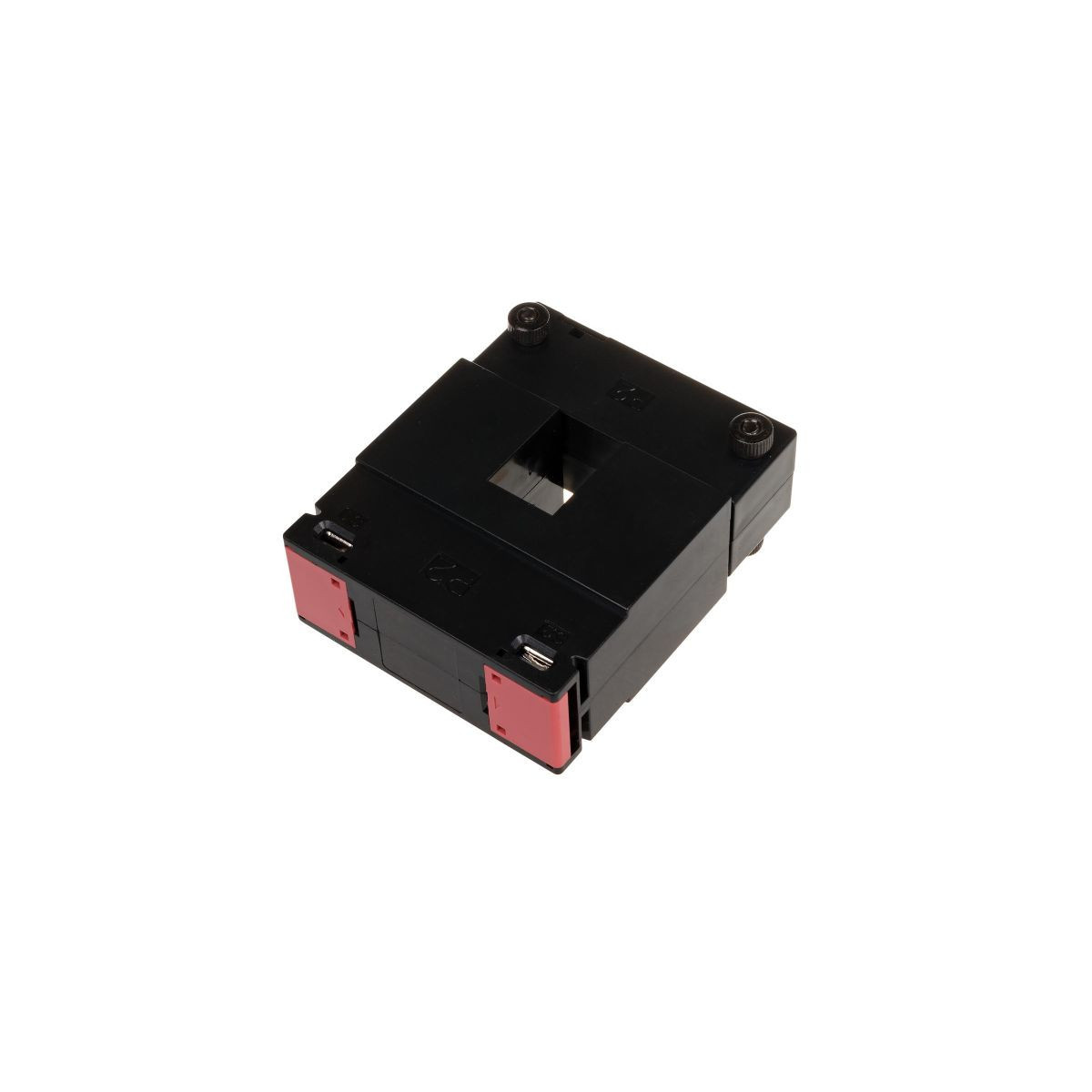

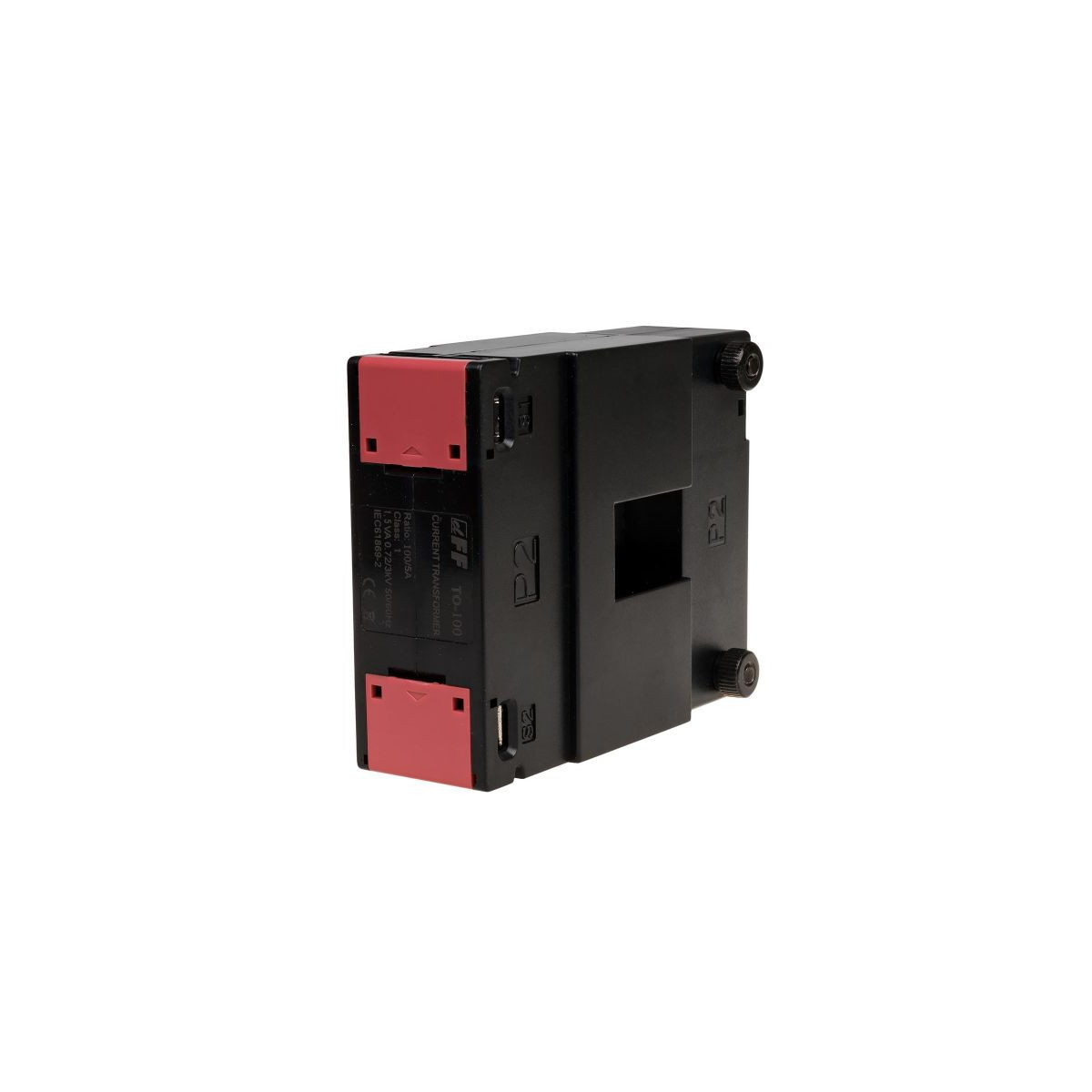

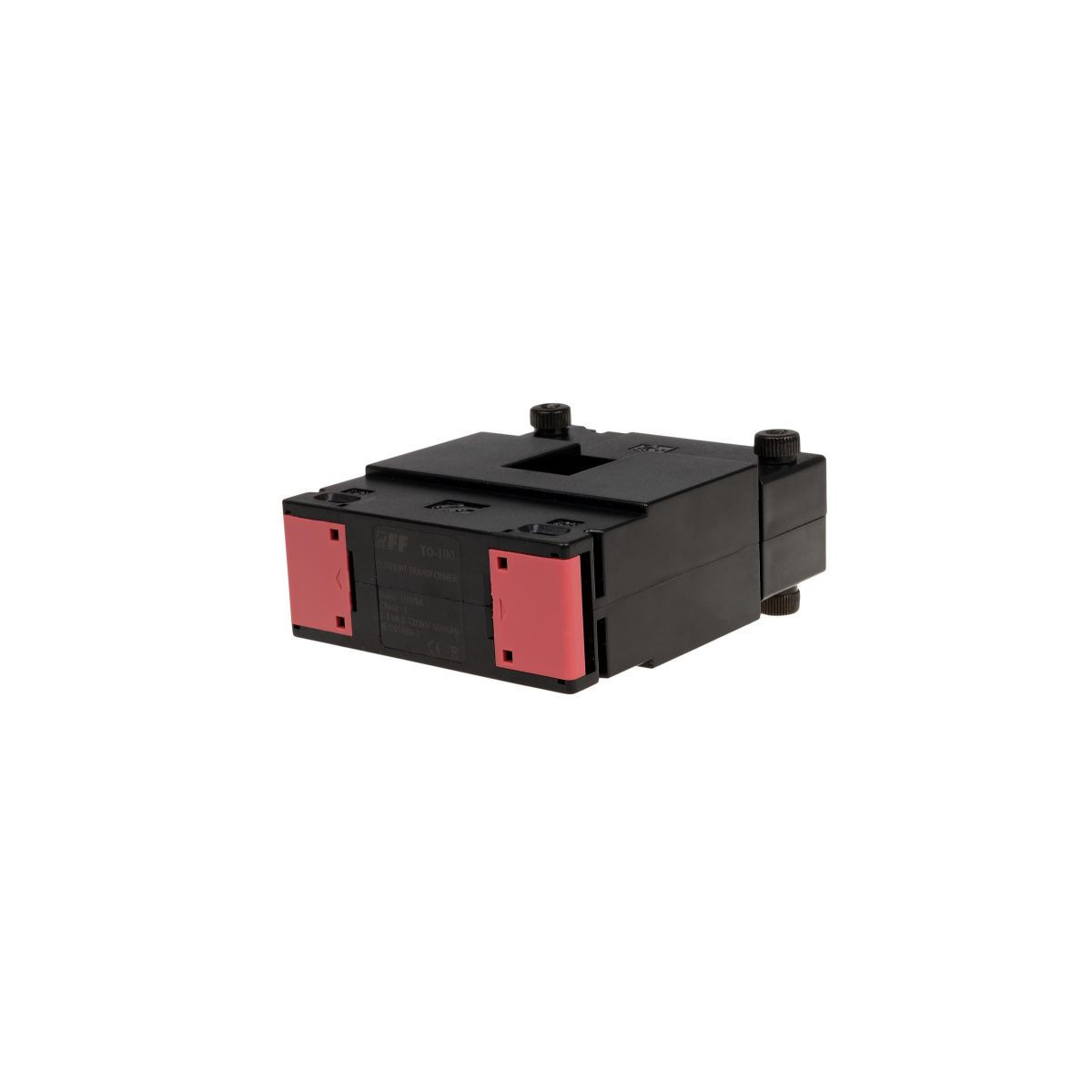

TO-125-5 Przekładnik prądowy z otwieranym rdzeniem 125-5A, kl.1 F&F

Symbol producenta: TO-125-5

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 454

Wysyłka: 1-5 dni roboczych

259,59 zł brutto

Przekładnik prądowy TO-125

Jednofazowy.
Z otwieranym rdzeniem.
Przekładnia 125/5.
Moc 1,5 VA.

Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Zasada działania przekładnika prądowego z otwieranym rdzeniem TO-125

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.

Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).

Typ: jednofazowy
Budowa: z otwieranym rdzeniem
Przekładnia lp/ls: 125/5
Klasa: 1
Moc [VA]: 1,5 VA
Częstotliwość: 50÷60 Hz
Maksymalne napięcie pracy: 0,66 kV AC
Nr normy: IEC 60044-1
Prąd wtórny nominalny Is: 5 A
Napięcie przebicia izolacji: 3 kV/1 min.
Waga: 0,78 kg
Współczynnik bezpieczeństwa: FS ˂ 5
Przyłącze S1/S2: zaciski śrubowe 4 mm²
Wymiary: A; B; C; D; E; F; G; H; I; [mm]: 21 mm; 32 mm; 51 mm; 90 mm; 112 mm; 34 mm; 45 mm; 40 mm; 32 mm;
Moment dokręcający: 0,5 Nm
Temperatura pracy: -15 ÷ 50°C
Pozycja montażu: pionowa/pozioma
Montaż: tablica
Stopień ochrony: IP20

TO-100÷TO-2000 karta katalogowa

(665.33KB)

TI TO TP deklaracja CE 2024

(179.19KB)

Tabele do obliczenia długości przewodów dla wybranych przekładników i liczników firmy F&F Filipowski

(218.87KB)

Rodzaj	Przekładnik prądowy
