Zgodność
Dyrektywa MID 2014/32/EU
Nr certyfikatu 0598/MID/B/25/135

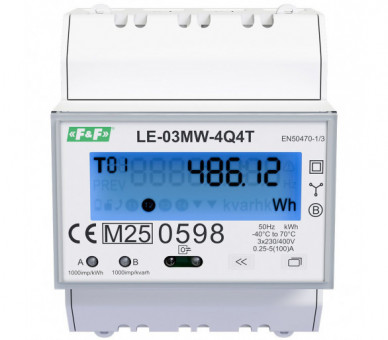

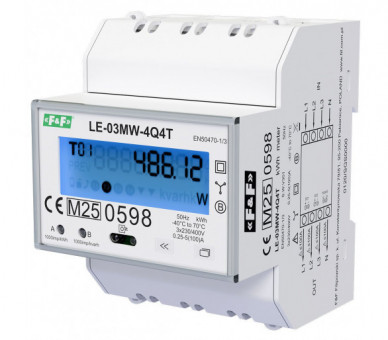

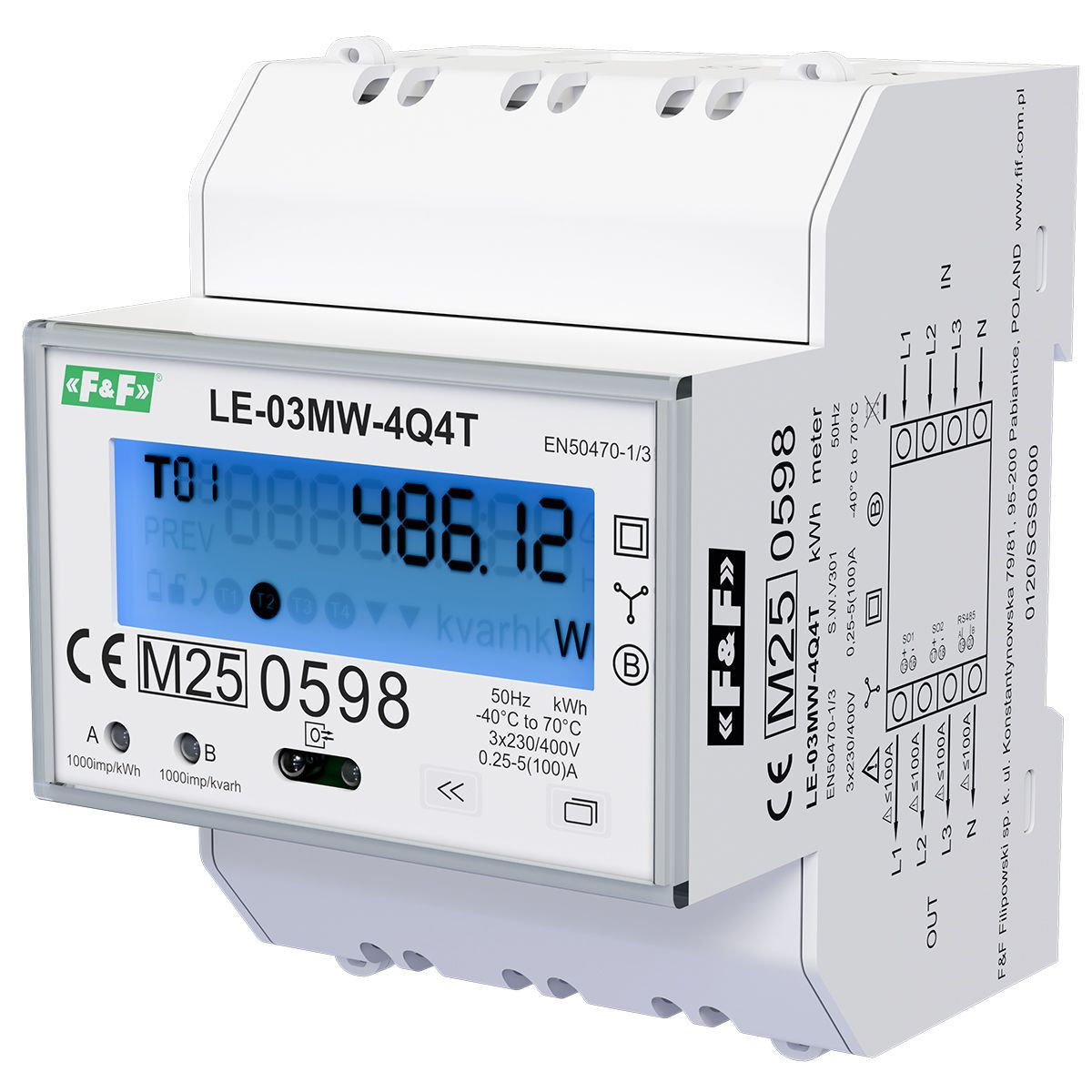

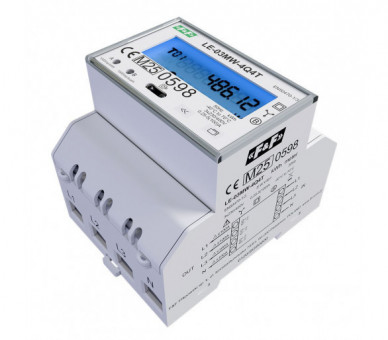

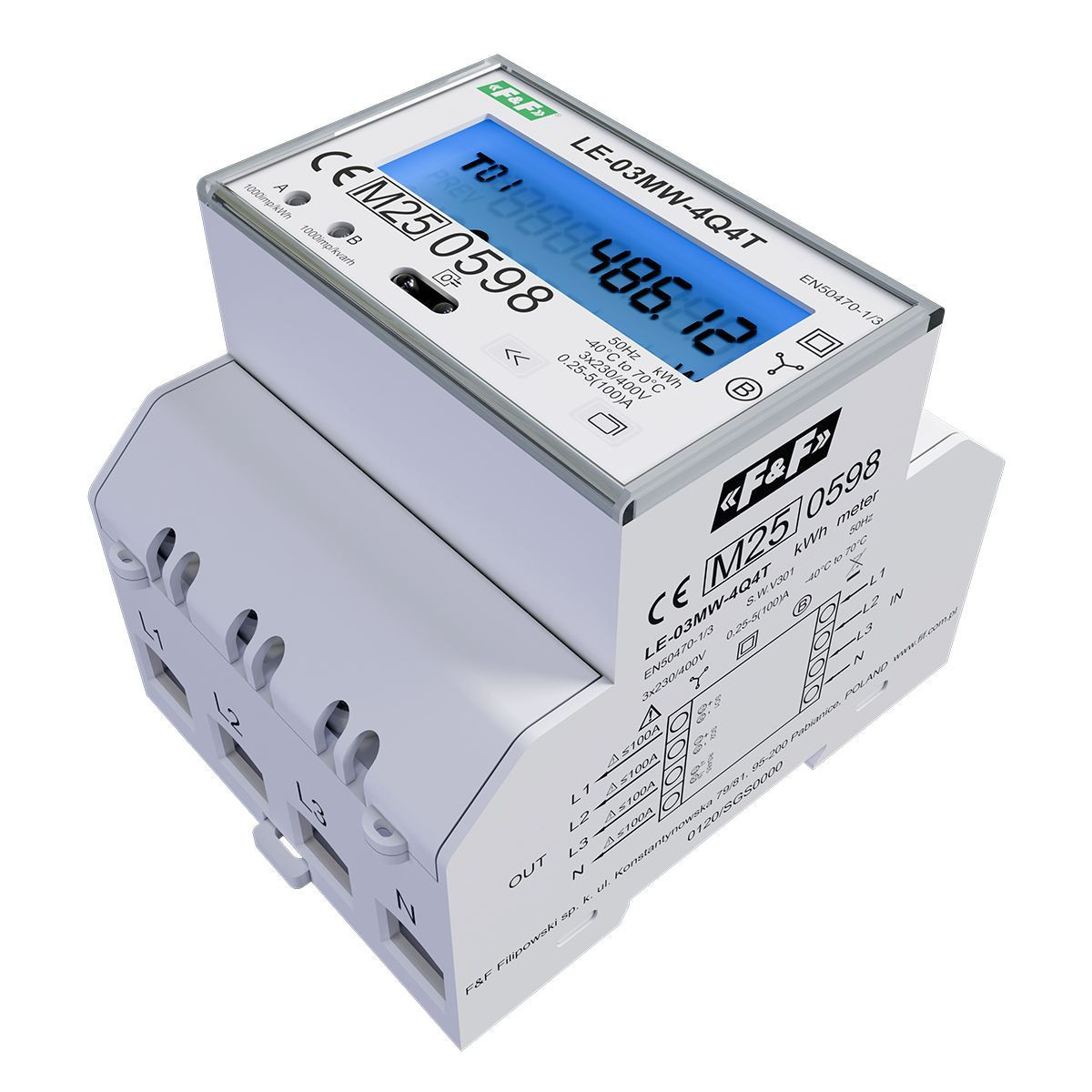

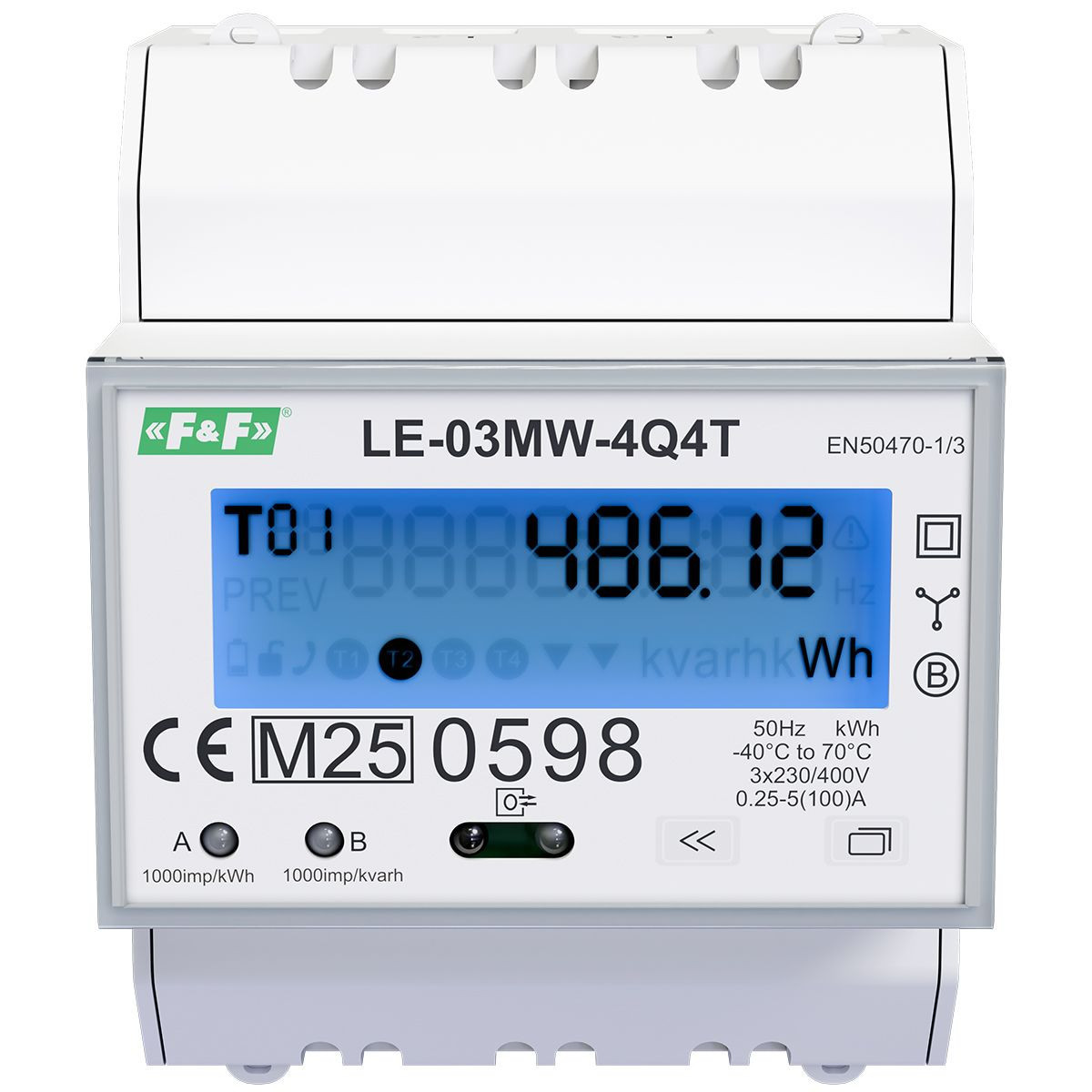

LE-03MW-4Q4T to zaawansowany, 3-fazowy licznik energii elektrycznej z dwukierunkowym pomiarem energii czynnej i biernej w 4 strefach taryfowych. Licznik umożliwia pełny 4-kwadrantowy pomiar energii biernej (import/eksport energii indukcyjnej i pojemnościowej). Urządzenie przeznaczone jest do precyzyjnego pomiaru zużycia energii elektrycznej z możliwością zdalnego odczytu wskazań przez interfejs komunikacyjny RS-485 obsługujący protokół Modbus RTU.

Funkcje

• bezpośredni pomiar prądów do 100 A w układzie 3-fazowym, 4-przewodowym;

• dwukierunkowy pomiar energii czynnej i biernej (import i eksport) w 4 strefach taryfowych;

• rejestracja całkowitego zużycia energii czynnej i biernej, oraz w rozłożeniu na import/eksport (energia czynna i bierna), oraz zużycie energii biernej we wszystkich czterech kwadrantach.

• certyfikat MID;

• pomiar bieżących parametrów sieci: napięcia, prądy, moc czynna, bierna, pozorna, współczynnik mocy;

• wbudowany zegar czasu rzeczywistego z podtrzymaniem bateryjnym, umożliwiający automatyczne przełączanie stref taryfowych;

• 8 harmonogramów czasowych dzielących dobę na strefy taryfowe;

• możliwość rozliczania energii według odrębnych harmonogramów dla dni roboczych, weekendów oraz do 100 zdefiniowanych dni świątecznych;

• obliczanie zapotrzebowania na moc czynną i bierną również z podziałem na fazy;

• zdalny odczyt przez port komunikacyjny RS-485;

• protokół Modbus RTU;

• 2 konfigurowalne wyjścia impulsowe SO;

• zabezpieczenie ustawień za pomocą kodu PIN;

• podświetlany, wielofunkcyjny wyświetlacz LCD;

• montaż na szynie DIN, obudowa o szerokości 4 modułów.

Mierzone wartości:

Dzięki pomiarowi w 4 kwadrantach możemy uzyskać pełny bilans energetyczny w instalacji elektrycznej, jest on niezbędny w przypadku dokładnego rozliczenia energii w instalacji z fotowoltaiką czy magazynem energii. Umożliwia on pełną kontrolę i monitoring zużycia energii elektrycznej w układach 3-fazowych, zapewniając jednocześnie dokładną analizę parametrów pracy całej instalacji. Dzięki temu użytkownik otrzymuje wiarygodne dane do rozliczeń oraz optymalizacji zużycia energii.

• Pomiar: Bezpośredni
• Instalacja: 3-fazowa, 4-przewodowa
• Napięcie znamionowe: 3×230/400 V AC
• Prąd bazowy: 5 A
• Prąd maksymalny: 100 A
• Częstotliwość znamionowa: 50 Hz
• Klasa ochronności izolacji: II klasa
• Obudowa: tworzywo PC+ABS (samogasnące)
• Klasa warunków środowiskowych - mechanicznych: M1
• Klasa warunków środowiskowych - elektromagnetycznych: E2
• Pobór własny licznika: ˂12 VA; 1 W
• Stała licznika: 1000 imp/kWh (kVArh)
• Prędkość transmisji: 9600*, 19200, 38400, 115200 bps
• Parzystość: NONE, ODD, EVEN
• Bity stopu: 1, 2
• Wyświetlacz: LCD podświetlany (kolor niebieski)
• Wilgotność (bez kondensacji): ≤95%
• Sygnalizacja sczytywania: 2× LED czerwona
• Przeciążalność: 30×lmax/10 ms
• Izolacja: 4 kV/1 min.; 6 kV/1,2 μs
• Temperatura pracy: -40÷70°C
• Przyłącze - obwody mocy: zaciski śrubowe 2,5÷25 mm²; moment dokręcający (max) 2,5 Nm
• Wymiary: 4 moduły( (71,5 mm)
• Stopień ochrony: IP20
• Stopień ochrony - front: IP 51
• Temperatura przechowywania: -40°C÷70°C
• Wyjścia impulsowe: 2
• Dokładność pomiaru - energia bierna (IEC62053-23): klasa 2
• Montaż wewnętrzny (zalecana obudowa): IP 51
• Dokładność pomiaru - napięcie: 0,5%
• Dokładność pomiaru - prąd: 0,5%
• Dokładność pomiaru - częstotliwość: 0,2%
• Deklaracja MID: 0598/MID/B/25/135
• Prąd minimalny: 0,25 A
• Minimalny prąd detekcji: 0,02 A
• Odporność na wibracje: 2g (10-50 Hz, według IEC60068-2-6)
• Wysokość montażu: do 2500 m n.p.m.
• Kategoria instalacji: CAT III
• Zakres pomiarowy napięcia (L-N): 176÷276 V AC
• Dokładność pomiaru moc czynna, bierna, pozorna: 1%
• Dokładność pomiaru-energia czynna (EN50470-1/3): klasa B
• Zakres wskazań licznika: 0÷999999,99 kWh/kVArh
• Wyjścia impulsowe-typ: otwarty kolektor (OC)
• Wyjście impulsowe 1-stała impulsowania: 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000*, 1200, 1500, 1600, 2000, 2400, 3000, 3200/kWh (kVArh)
• Wyjście impulsowe 1-czas impulsu: 50÷80 ms
• Wyjście impulsowe 2-stała impulsowania: 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000*, 1200, 1500, 1600, 2000, 2400, 3000, 3200/kWh (kVArh)
• Wyjście impulsowe 2-czas impulsu: 50÷80 ms
• Komunikacja-interfejs: Modbus RTU
• Montażzewnętrzny ( wymagana obudowa): IP 54
• Komunikacja-adres: 1*÷247
• Komunikacja-port: RS-485
• Przyłącze-komunikacja, wyjścia impulsowe: zaciski śrubowe 0,5÷1,5 mm²; moment dokręcający (max)0,4 Nm
• Wyjścia impulsowe-maksymalne napięcie: 27 V DC
• Wyjścia impulsowe-maksymalny prąd: 27 mA
