Zgodność

Dyrektywa MID 2014/32/EU
Nr certyfikatu TI3036

Przeznaczenie

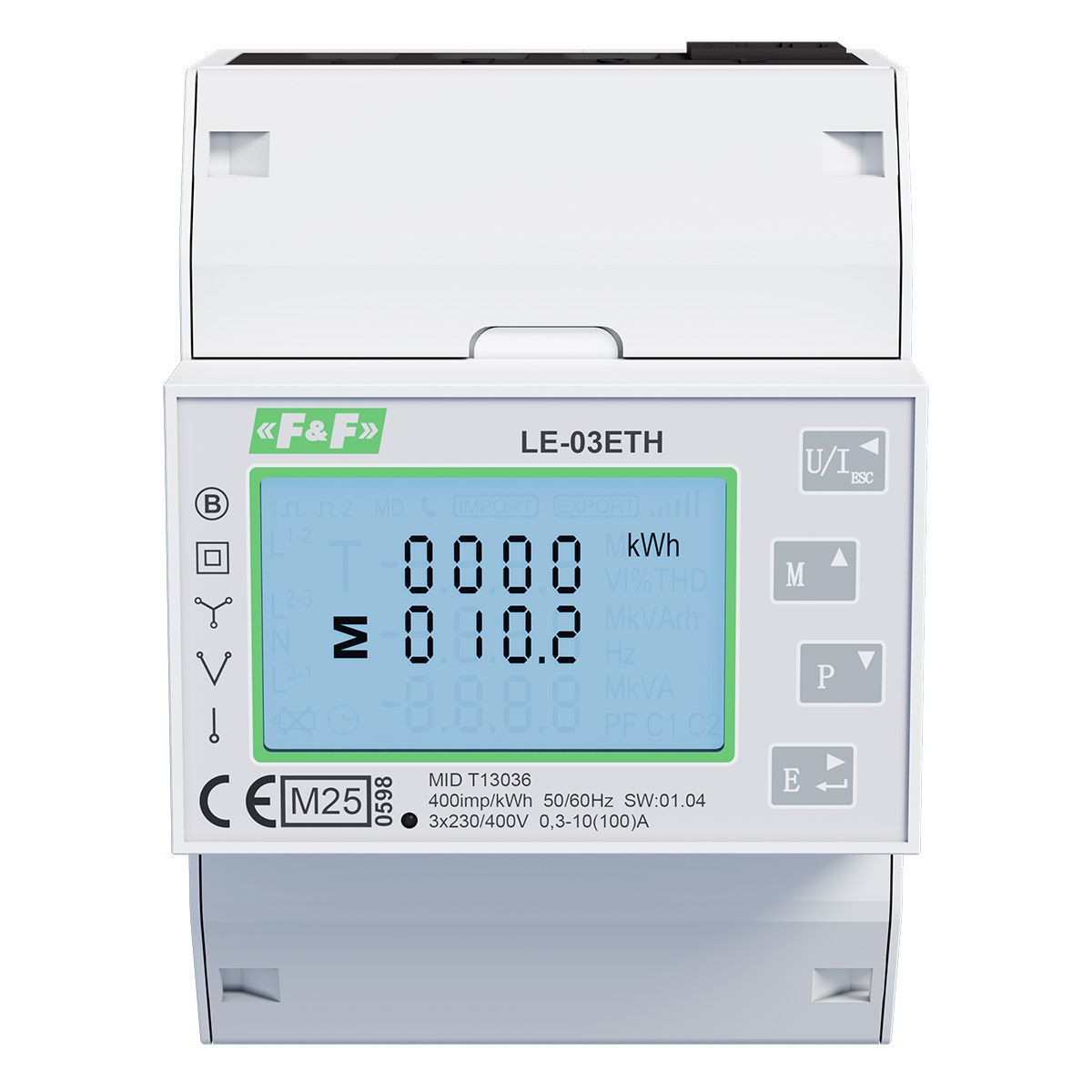

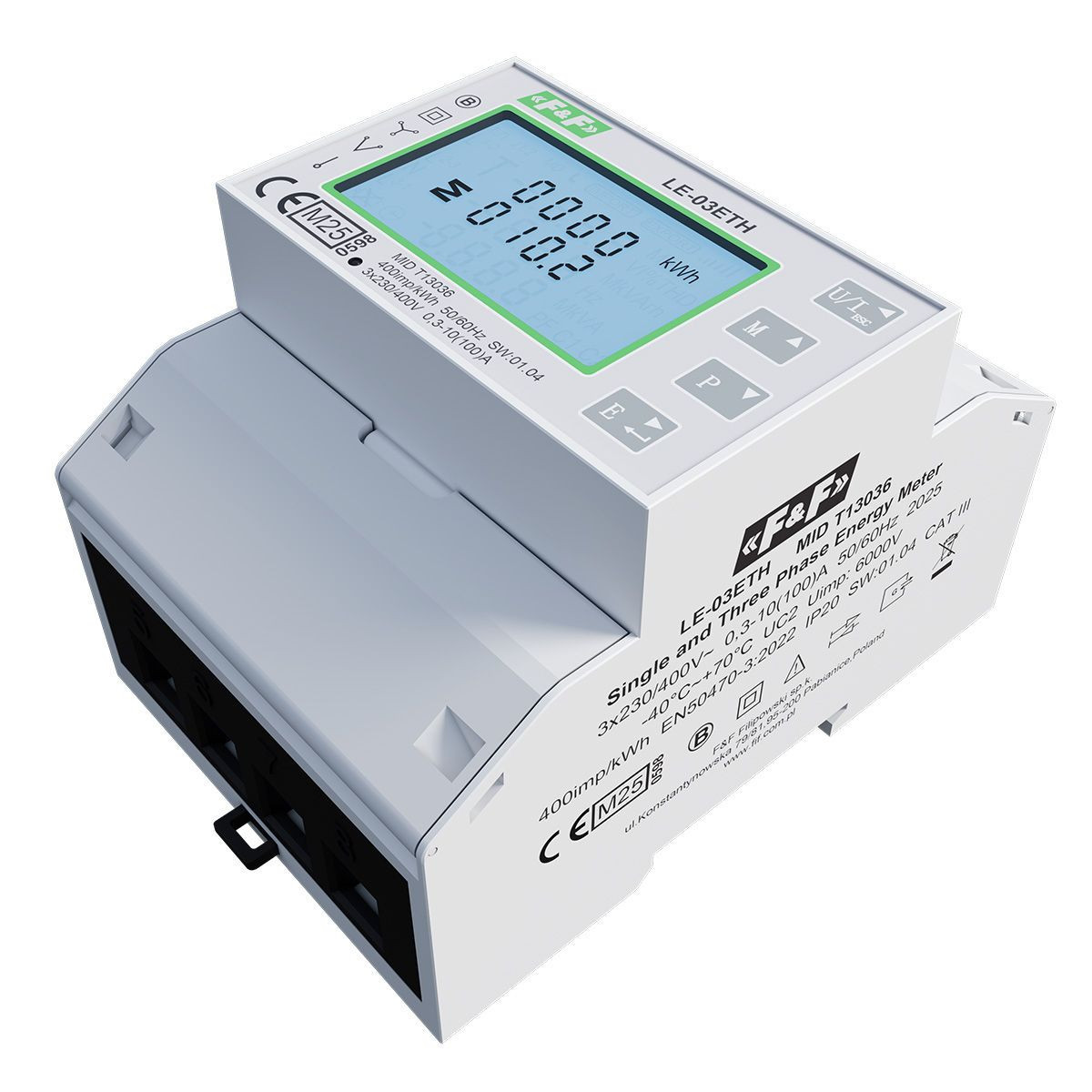

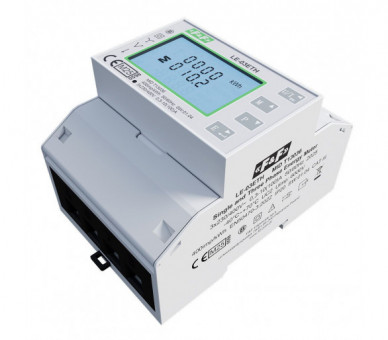

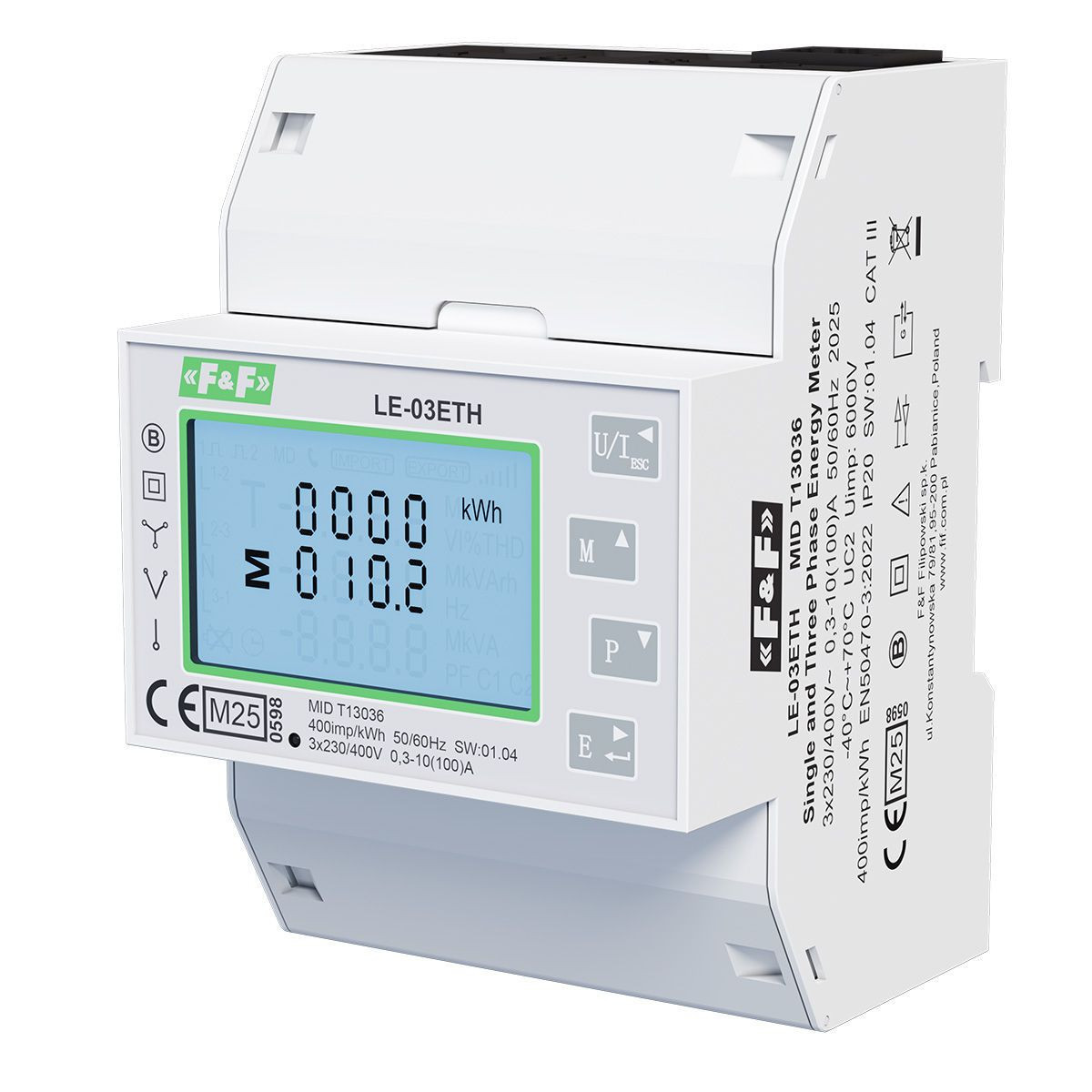

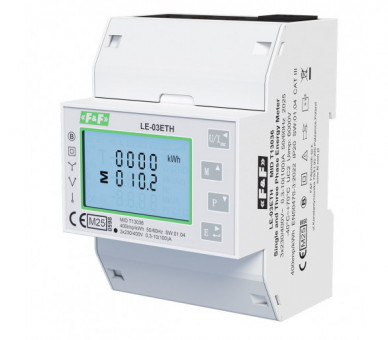

LE-03ETH jest elektronicznym, wielofunkcyjnym, certyfikowanym (deklaracja MID) licznikiem energii elektrycznej, przystosowanym do pomiarów w układzie bezpośrednim. Licznik przystosowany jest do zdalnego odczytu poprzez wbudowany port komunikacyjny Ethernet i obsługę protokołu Modbus TCP.


Funkcje

•  3-fazowy
•  dwukierunkowy
•  pomiar bezpośredni 100 A
•  wskazanie kWh/kvar (pobrana/oddana)
•  wskazania parametrów sieci
•  posiada certyfikat MID
•  protokół Modbus TCP
•  port Ethernet
•  podświetlany, wielofunkcyjny wyświetlacz LCD
•  zabezpieczenie konfiguracji licznika hasłem

Mierzone wartości

 Licznik energii LE-03ETH to zaawansowany, trójfazowy licznik energii elektrycznej z certyfikatem MID, zaprojektowany do pracy w nowoczesnych systemach zarządzania energią. Dzięki wbudowanemu portowi Ethernet i obsłudze protokołu Modbus TCP, urządzenie umożliwia bezpośrednią integrację z siecią LAN bez dodatkowych bramek komunikacyjnych .

 Korzyści dla Użytkownika

• Legalne rozliczenia . Certyfikat MID gwarantuje precyzję klasy B, co pozwala na fakturowanie najemców i podwykonawców na podstawie wskazań licznika .
• Łatwa Instalacja . Pomiar bezpośredni do 100 A eliminuje konieczność stosowania zewnętrznych przekładników, oszczędzając miejsce w rozdzielnicy i redukując błędy montażowe .
• Wygodny odczyt. Na elewacji licznika znajduje się dotykowy przycisk, który umożliwia wybór wyświetlanego parametru oraz zmianę ustawień licznika. Podświetlany wyświetlacz LCD ułatwia odczyt mierzonych wartości.
• Szeroka diagnostyka sieci . Urządzenie mierzy nie tylko zużycie (kWh), ale także napięcia, prądy, moce, współczynnik mocy oraz harmoniczne (THD), co pozwala chronić urządzenia przed niską jakością zasilania.
• Dwukierunkowy pomiar. Idealny dla instalacji fotowoltaicznych – precyzyjnie rejestruje energię pobraną oraz oddaną do sieci .
• Zdalny odczyt. Wbudowany port RJ45 umożliwia natychmiastowy dostęp do danych przez sieć lokalną lub internet.

• Pomiar: Bezpośredni Półpośredni
• Interfejs komunikacyjny: Modbus TCP
• Napięcie znamionowe: 3×230/400 V AC
• Prąd bazowy: 10 A
• Prąd maksymalny: 3×100 A
• Częstotliwość znamionowa: 50÷60 Hz
• Klasa ochronności izolacji: II klasa
• Obudowa: tworzywo PC+ABS
• Klasa warunków środowiskowych - mechanicznych: M1
• Klasa warunków środowiskowych - elektromagnetycznych: E2
• Pobór własny licznika: 10 VA; 2 W
• Zakres wskazań liczydła: 0÷9999999,9 kWh
• Stała licznika: 400 imp/kWh
• Zgodność: MID
• Wyświetlacz: LCD podświetlany (kolor niebieski)
• Wilgotność (bez kondensacji): ≤95%
• Podświetlenie LCD: TAK
• Sygnalizacja sczytywania: LED czerwona
• Przeciążalność: 30×lmax/10 ms
• Izolacja: 4 kV/1 min.; 6 kV/1,2 μs
• Napięcie mierzone L-N: 100– 276 V AC
• Napięcie mierzone L-L: 173 – 480 V AC
• Przyłącze: Zaciski śrubowe 4 – 25 mm2
• Moment dokręcający: 3,5 Nm
• Temperatura pracy: -25÷55°C
• Wymiary: 4 moduły (72 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP51
• Temperatura przechowywania: -40°C - 70°C
• Dokładność pomiaru - energia czynna (EN504070-3:2022): klasa B
• Dokładność pomiaru - energia bierna (IEC62053-23): klasa 2
• Dokładność pomiaru - napięcie: 0,5%
• Dokładność pomiaru - prąd: 0,5%
• Dokładność pomiaru - częstotliwość: 0,2%
• Dokładność pomiaru - moc czynna i bierna: ±1%
• IP (domyślnie): 192.168.1.200
• Port: 502
• Maska podsieci: 255.255.255.0
• Brama: 192.168.1.1
• DHCP (domyślnie): wyłączony
• Prąd minimalny: 0,3 A
• Minimalny prąd detekcji: 0,04 A
• Odporność na wibracje: 2g (10-50 Hz, według IEC60068-2-6)
• Wysokość montażu: Do 2000 m. n.p.m.
• Układ pomiarowy: 3-fazowy 3 przewodowy 3-fazowy 4 przewodowy
• Komunikacja: Ethernet
• 2-kierunkowy pomiar energii: TAK
