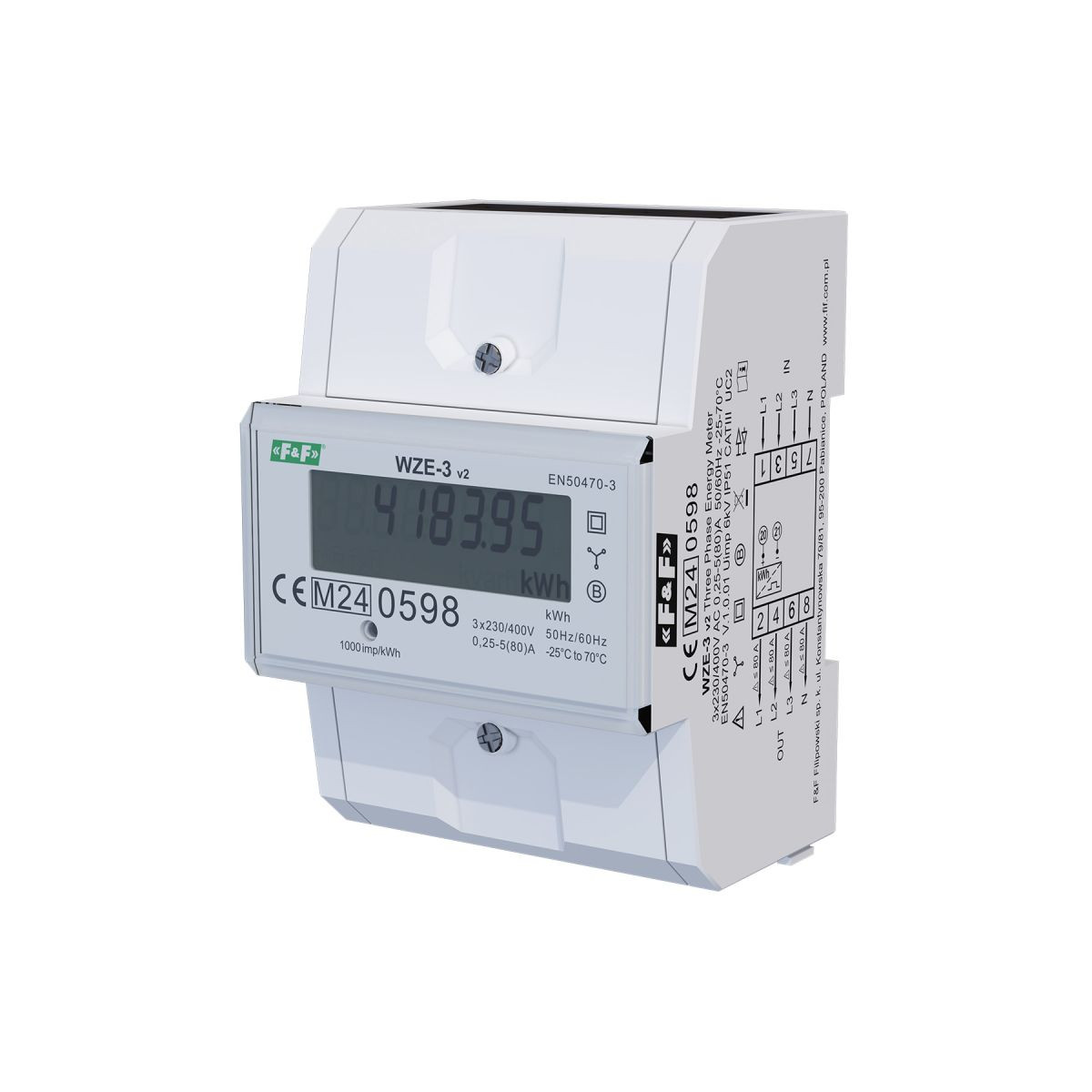

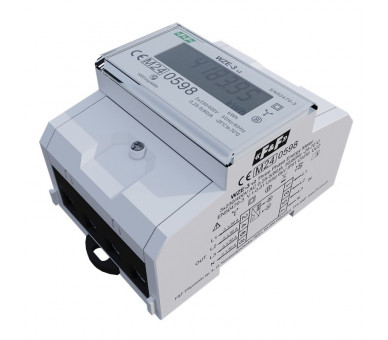

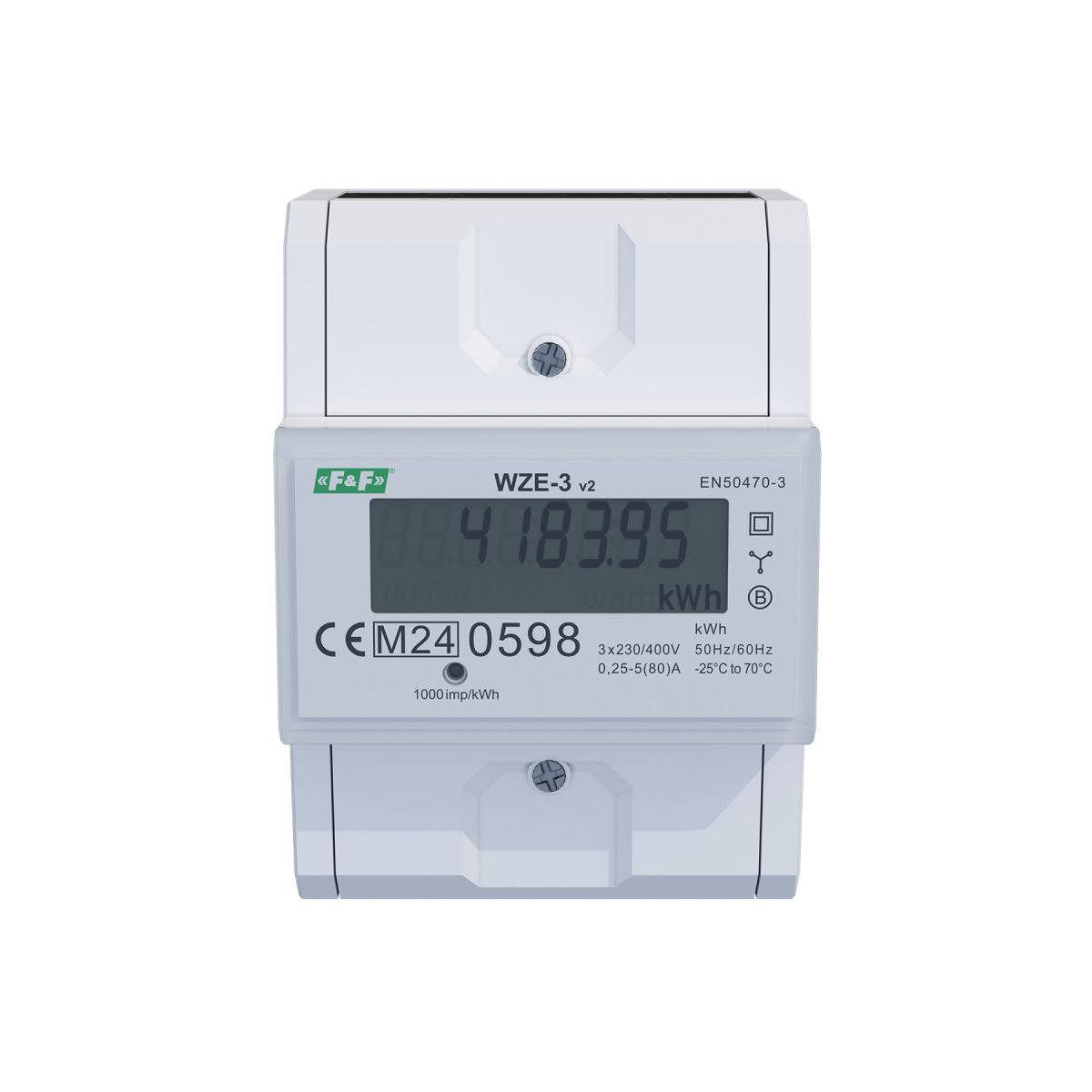

WZE-3 Trójfazowy licznik zużycia energii 80A, MID F&F

Trójfazowy licznik zużycia energii elektrycznej

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem diody LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD.
Cyfry po przecinku oznaczają części setne (.01 KWh =10Wh).

Zgodność
Certtyfikat MID 2014/32/EU nr 0120/SGS0169

Uwaga!
Licznik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Licznik posiada możliwość plombowania osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

• Typ    trójfazowy
• Protokół komunikacyjny    brak
• Zgodność    Dyrektywa MID 2014/32/EU
• Napięcie odniesienia    3×230/400 V+N
• Prąd bazowy    0,25÷5 A
• Prąd maksymalny    80 A
• Minimalny prąd mierzony    0,04 A
• Pobór własny licznika    10 VA; 2 W
• Zakres wskazań liczydła    0÷999999,99 kWh
• Stała licznika    (1 Wh/imp) 1000 imp/kWh
• Sygnalizacja sczytywania    LED czerwona
• Wyjście impulsowe SO+ SO-    otwarty kolektor
• Napięcie podłączenia SO+ SO-    maks. 27 V DC
• Prąd podłączenia SO+ SO-    maks. 27 mA
• Czas impulsu SO+ SO-    35 ms
• Klasa dokładności    B
• Sygnalizacja poboru prądu    3×LED czerwona
• Przyłącze    zaciski śrubowe 16 mm²
• Temperatura pracy    -20÷50°C
• Wymiary    4,5 modułu (75 mm)
• Montaż    na szynie 35 mm
• Stopień ochrony    IP20
