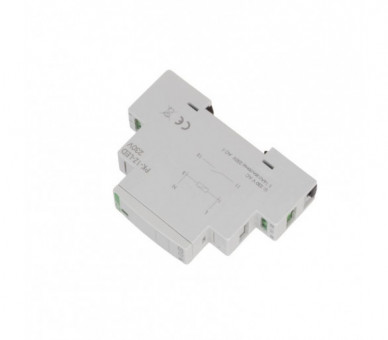

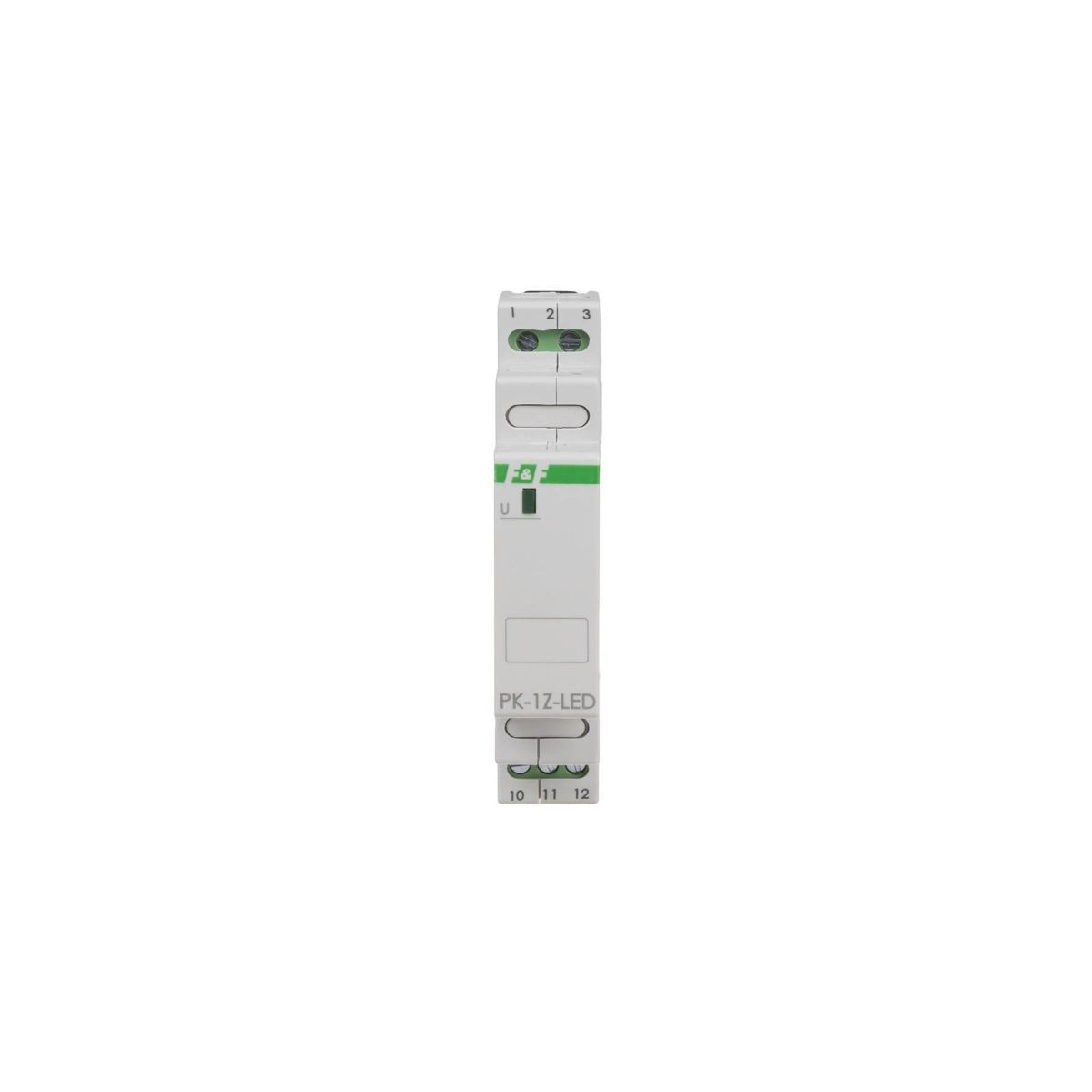

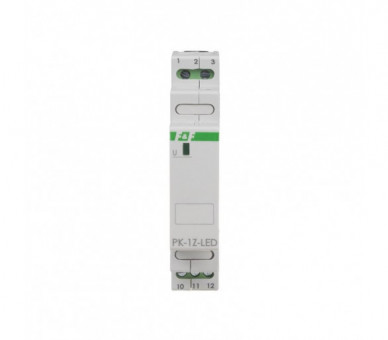

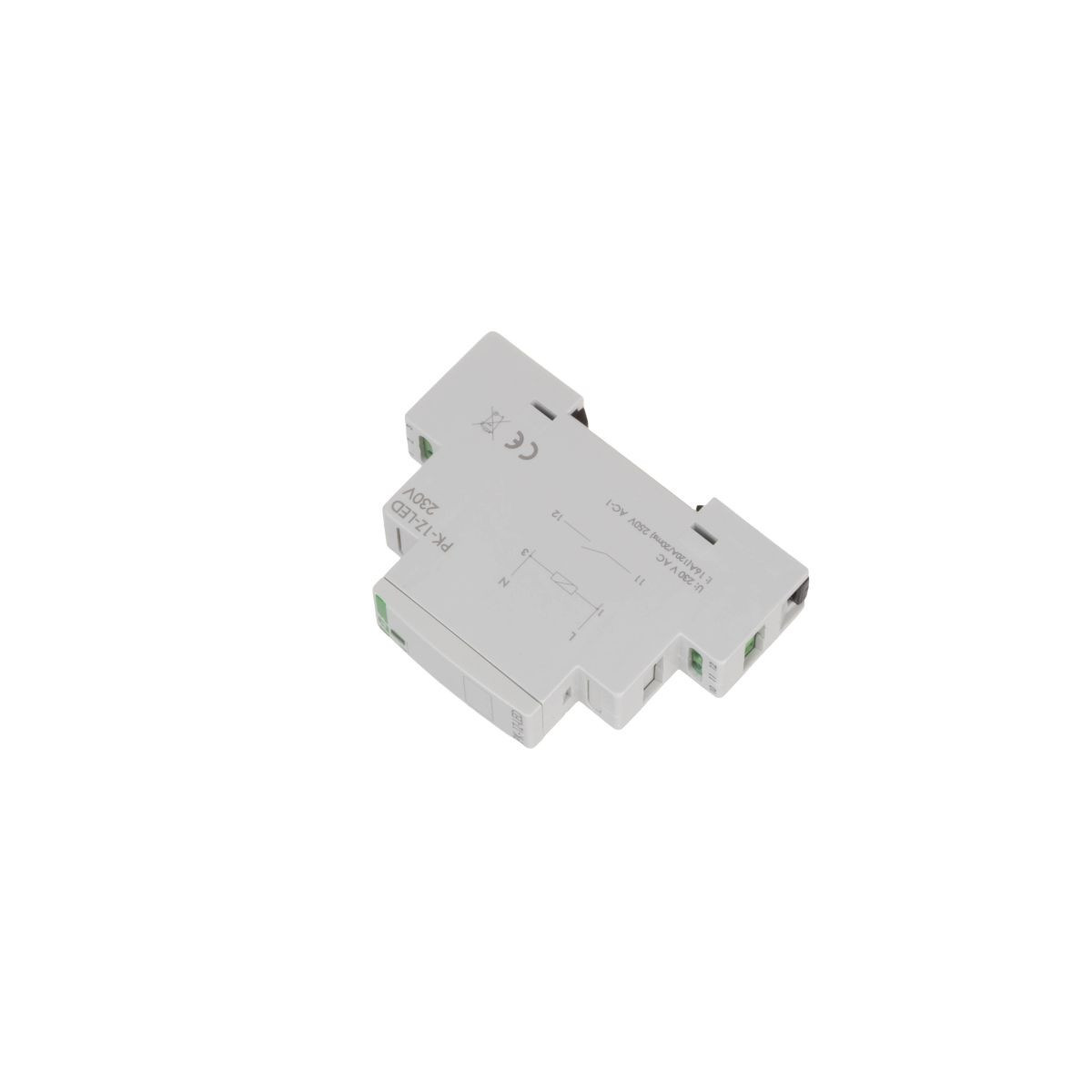

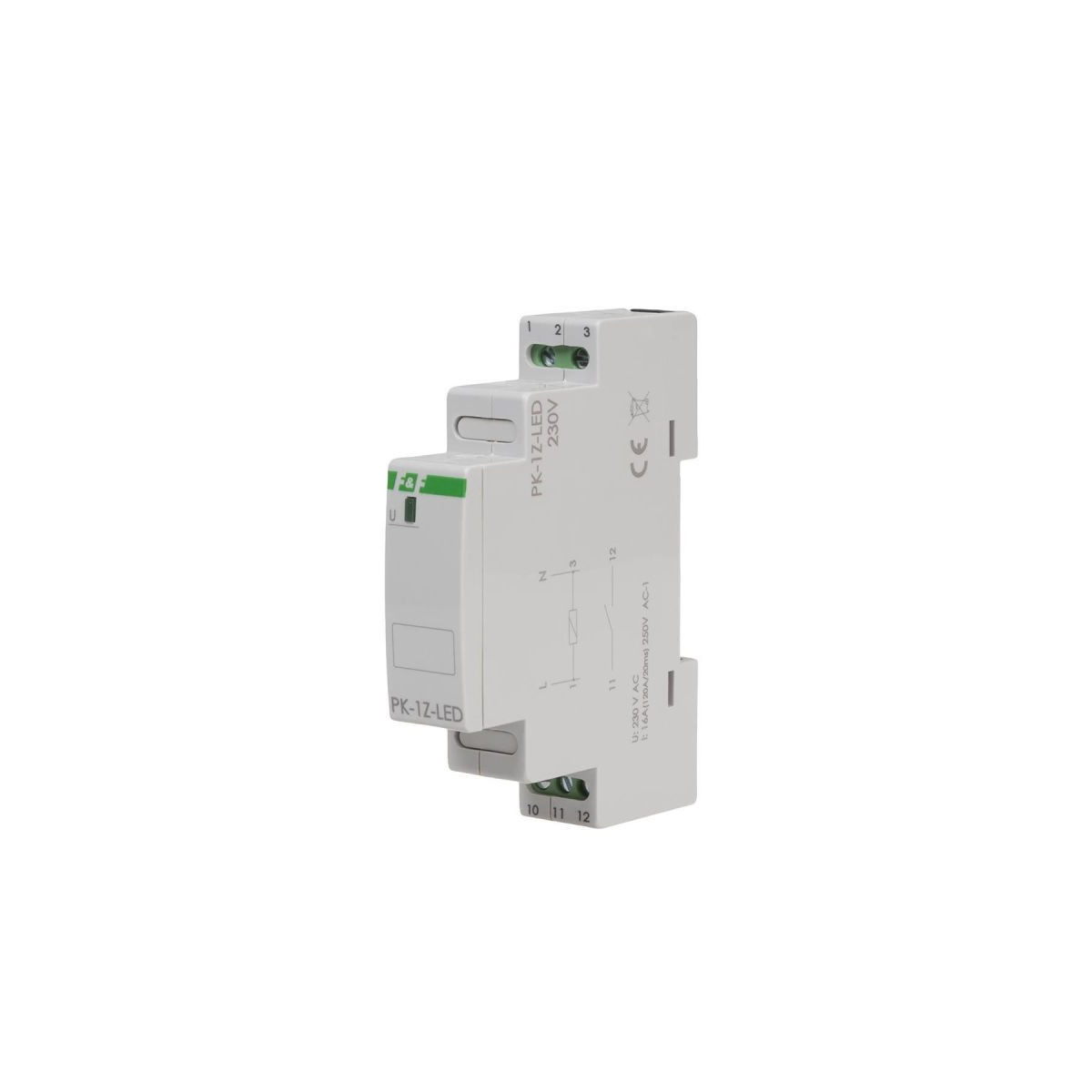

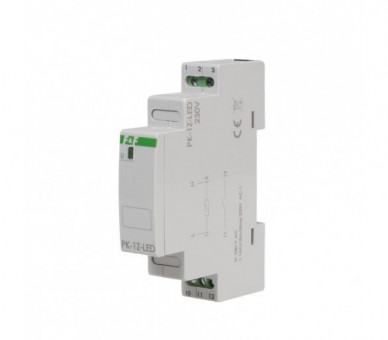

Przekaźnik elektromagnetyczny PK-1Z-LED 230 V
Prąd obciążenia: 16 A
Napięcie zasilania: 230 V AC
Przekaźniki elektromagnetyczne w obudowie jednomodułowej do bezpośredniego montażu na szynie 35mm.
Działanie przekaźnika elektromagnetycznego PK-1Z-LED 230V
Podanie napięcia zasilania na cewkę przekaźnika spowoduje przełączenie styków w pozycję 11-12 ( por. zakładka "Schemat"). Stan ten jest sygnalizowany świeceniem diody LED zielonej. Po zaniku napięcia zasilania styki powracają w pozycję 11-10.
UWAGA!
Wersja przekaźnika „LED” posiada styk przystosowany do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze, itp.
Tabela dla obciążeń zasilanych napięciem 230 V AC:
Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
- Napięcie zasilania: 230 V AC
- Maksymalny prąd obciążenia AC-1: 16 A (120 A/20 ms)
- Kategoria użytkowania: AC-7a
- Napięcie łączeniowe: 250 V AC
- Napięcie udarowe: zestyki-cewka - 2,5 kV; przerwa zestykowa - 1,2 kV
- Odporność na przepięcia: 3 kV
- Trwałość elektryczna: min. 1×10⁵ cykli
- Element wykonawczy: przekaźnik
- Konfiguracja styków: 1 × NO
- Separacja styku: TAK
- Czas wyłączenia: poniżej 20 ms
- Czas zadziałania: poniżej 40 ms
- Maksymalny pobór prądu: 25 mA
- Trwałość łączeniowa mechaniczna: min. 5x10⁶ cykli
- Napięcie izolacji: 400 V
- Przyłącze: zaciski śrubowe 2,5 mm²
- Moment dokręcający: 0,4 Nm
- Temperatura pracy: -25 ÷ 50 °C
- Wymiary: 1 moduł (18 mm)
- Montaż: na szynie 35 mm
- Stopień ochrony: IP20
