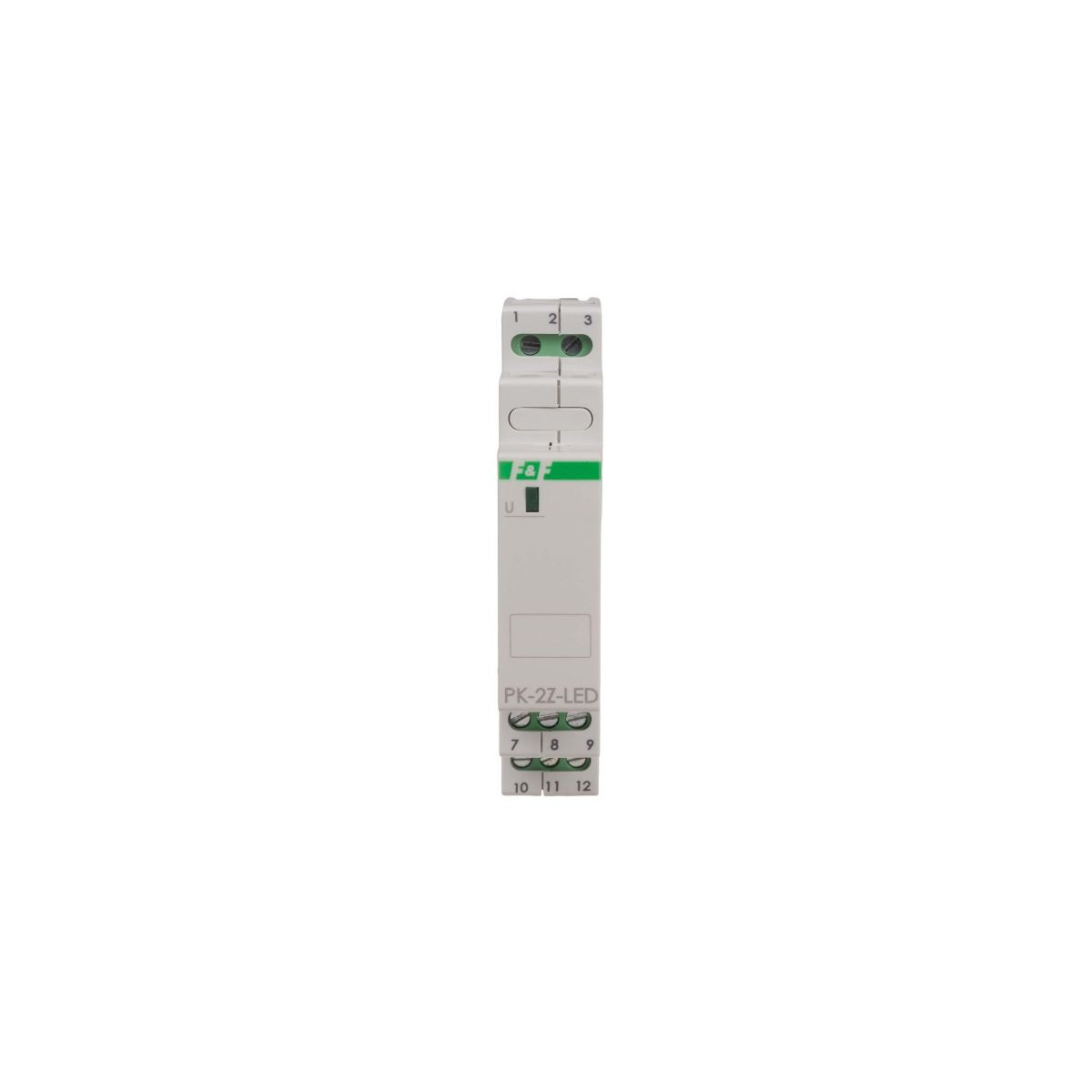

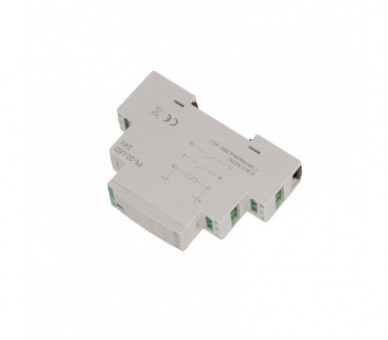

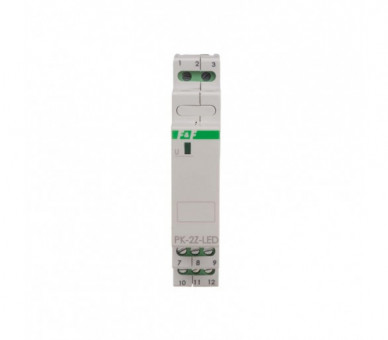

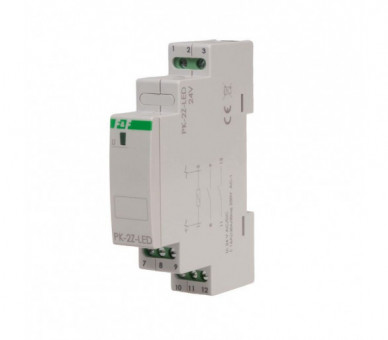

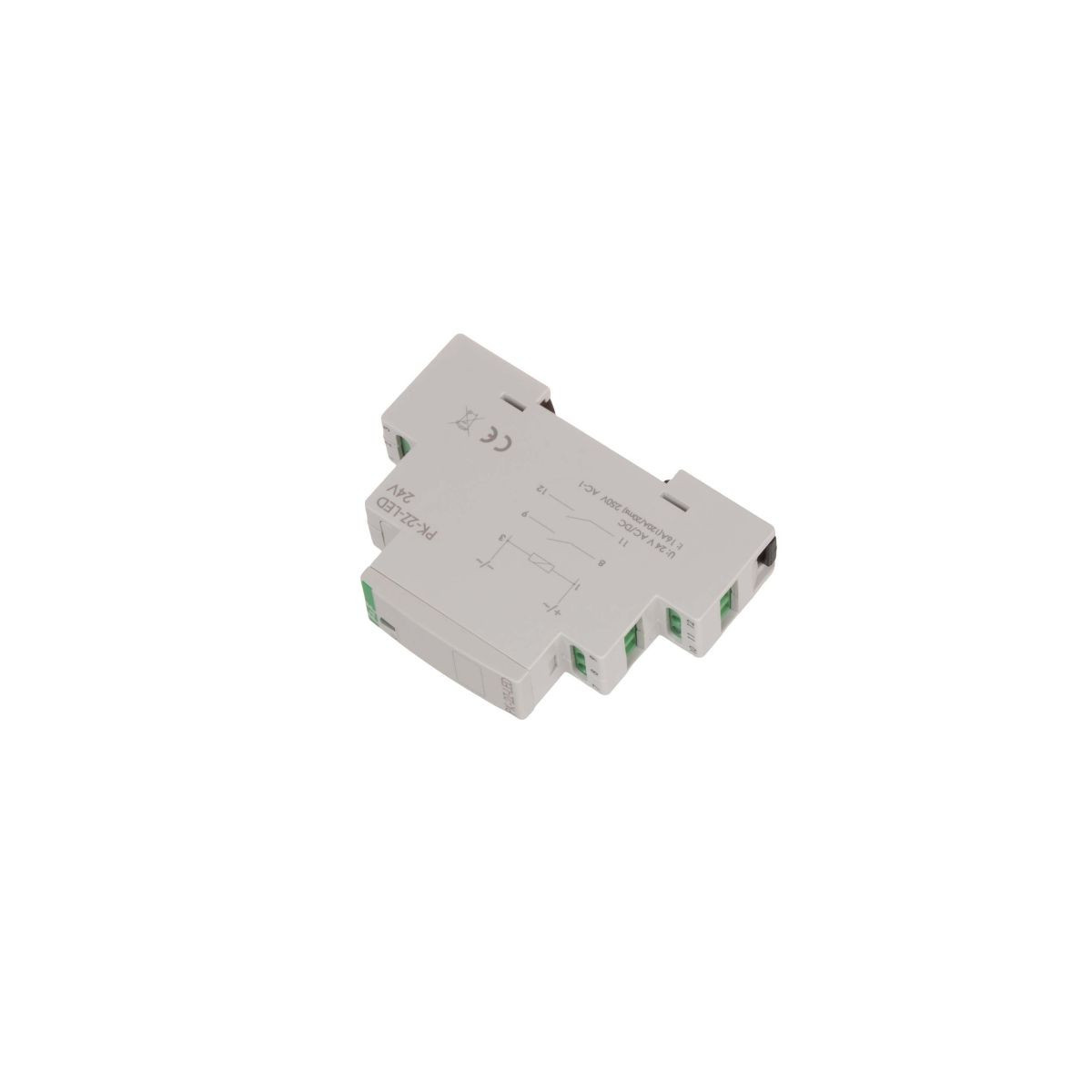

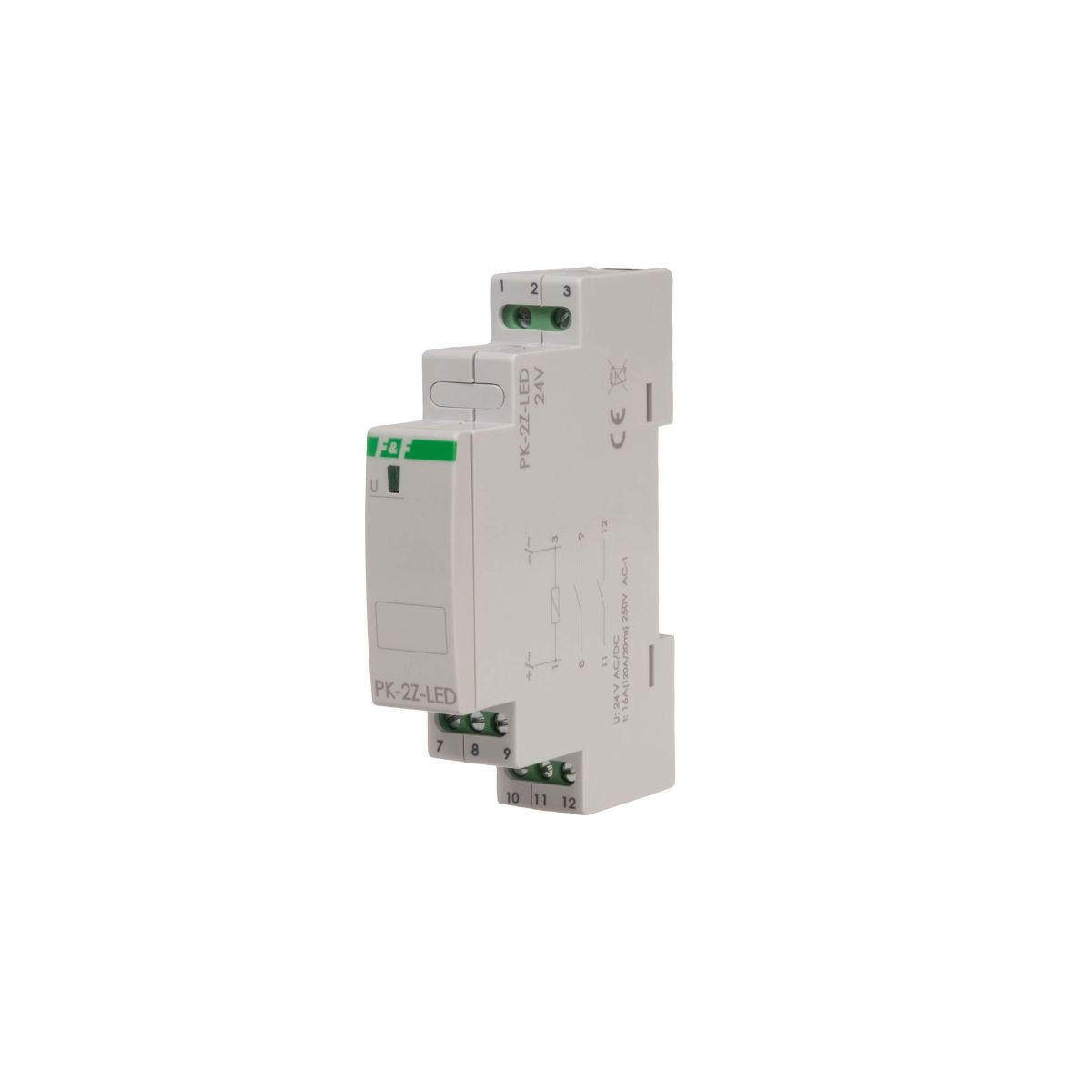

Przekaźnik elektromagnetyczny PK-2Z-LED 24 V
Konfiguracja styków: 2xNO (120 A/20 ms)
Prąd obciążenia: 2×16 A (120 A/20 ms)
Napięcie zasilania: 24 V AC/DC
Przekaźniki elektromagnetyczne w obudowie jednomodułowej do bezpośredniego montażu na szynie 35mm.
Zastosowanie przekaźnika elektromagnetycznego PK-2Z-LED 24 V
Wersja przekaźnika z oznaczeniem "LED” posiada styk przystosowany do współpracy z odbiornikami o dużym prądzie startowym, takimi jak:
- świetlówki LED,
- świetlówki ESL,
- transformatory elektroniczne,
- lampy wyładowcze, itp.
Działanie przekaźnika PK-2Z-LED 24 V
Podanie napięcia zasilania na cewkę przekaźnika spowoduje zamknięcie styku 1 pomiędzy zaciskami 8-9 oraz styku 2 pomiędzy zaciskami 11-12. Stan ten jest sygnalizowany świeceniem LED zielonej. Po zaniku napięcia oba styki otwierają się. Por. zakladka SCHEMAT.
Tabela dla obciążeń zasilanych napięciem 230 V AC:
Powyższe dane mają charakter orientacyjny. W dużym stopniu zależeć będą od:
- Konstrukcji konkretnego odbiornika.
Szczególnie dotyczy to:
- żarówek LED,
- lamp energooszczędnych,
- transformatorów elektronicznych,
- zasilaczy impulsowych.
2. Częstotliwości załączeń.
3. Warunków pracy.
- Napięcie zasilania: 24 V AC/DC
- Maksymalny prąd obciążenia AC-1: 2 x16 A (120 A/20 ms)
- Kategoria użytkowania: AC-7a
- Napięcie łączeniowe: 250 V AC
- Napięcie udarowe: zestyki-cewka - 2,5 kV; przerwa zestykowa - 1,2 kV
- Odporność na przepięcia: 3 kV
- Trwałość elektryczna: min. 1×10⁵ cykli
- Element wykonawczy: przekaźnik
- Konfiguracja styków: 2 × NO
- Separacja styku: TAK
- Czas wyłączenia: poniżej 20 ms
- Czas zadziałania: poniżej 40 ms
- Maksymalny pobór prądu: 25 mA
- Trwałość łączeniowa mechaniczna: min. 5x10⁶ cykli
- Napięcie izolacji: 400 V
- Przyłącze: zaciski śrubowe 2,5 mm²
- Moment dokręcający: 0,4 Nm
- Temperatura pracy: -25 ÷ 50 °C
- Wymiary: 1 moduł (18 mm)
- Montaż: na szynie 35 mm
- Stopień ochrony: IP20
