Stycznik modułowy ze sterowaniem ręcznym
Prąd 63 A.
Napięcie 250 V AC.
Montaż na szynie 35 mm.

Ręczne sterowanie stykami stycznika

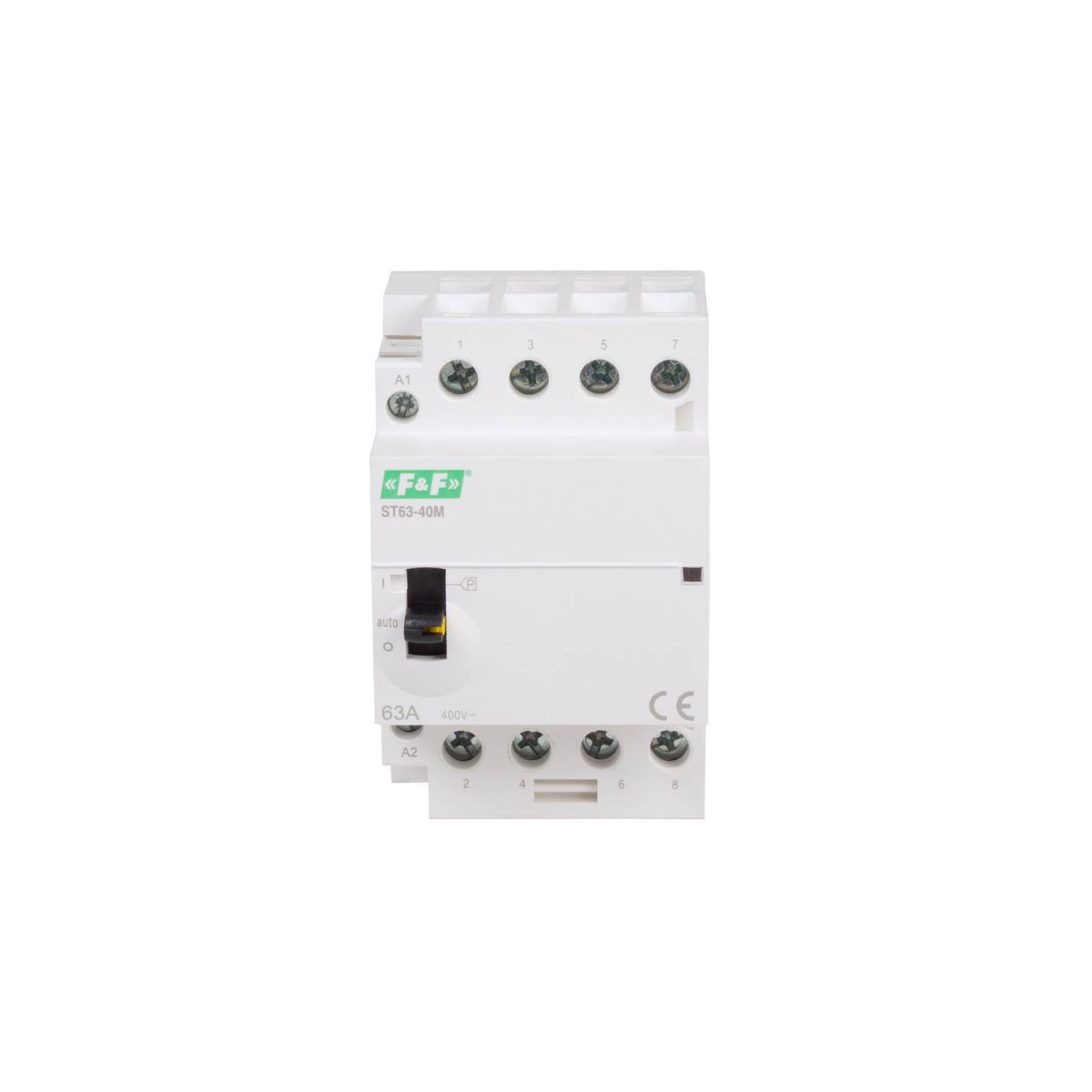

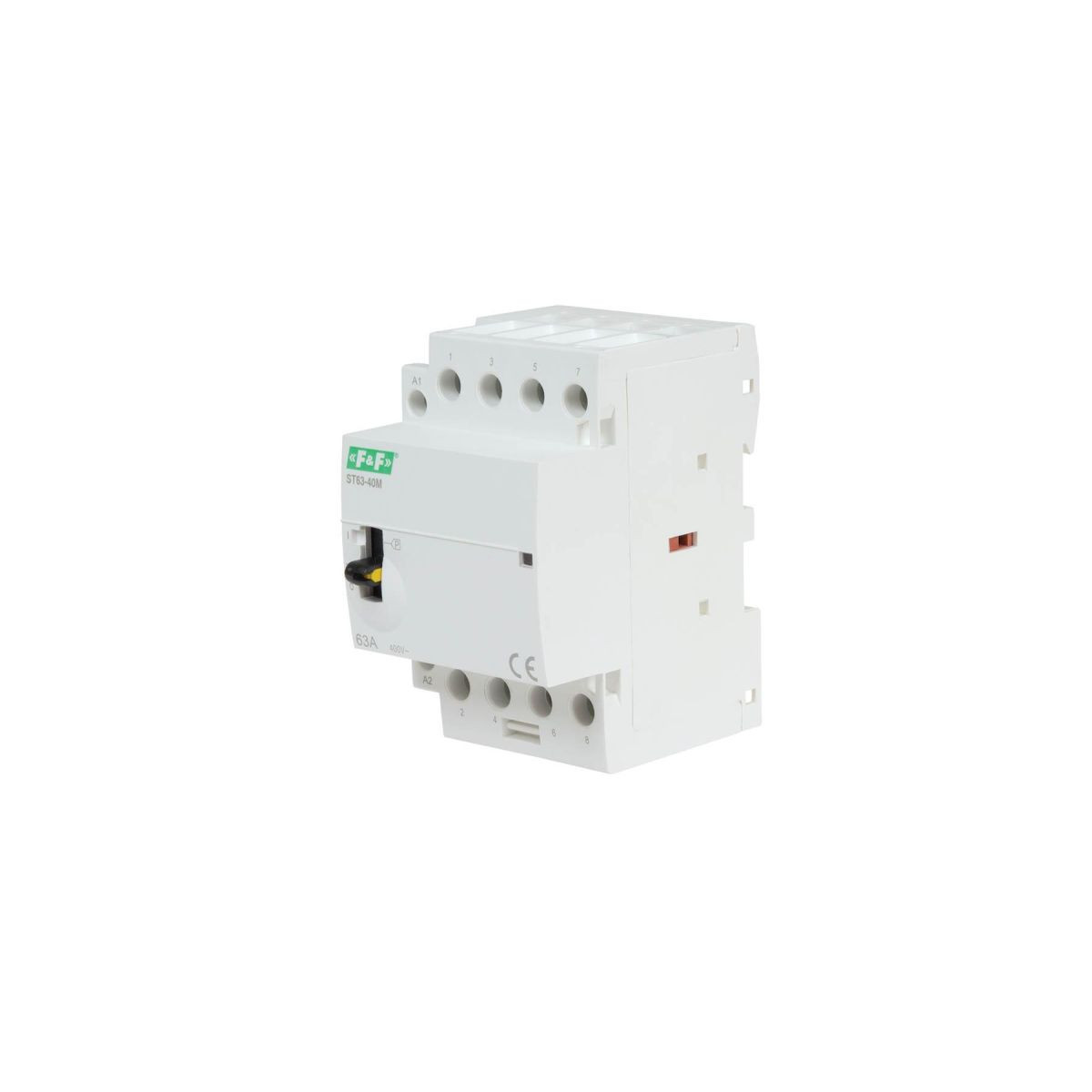

Stycznik ST63-40-M wyposażyliśmy w dodatkowy manipulator na froncie urządzenia. Pozwala na ręczne sterowanie stykami stycznika (niezależnie od stanu cewki). Dzięki temu można ręcznie załączać lub rozłączać obwody. Jest to dobre rozwiązanie podczas prac instalacyjnych/ konserwacyjnych.

Działanie stycznika

Działanie stycznika uzależnione jest od ustawienia przełącznika trybu pracy:

Pozycja „I” (górna pozycja)
Jeżeli cewka stycznika nie jest zasilona, to styki stycznika są zamknięte. Po podłączeniu zasilania stycznika przełącznik przestawia się samoczynnie w pozycję „Auto” i od tego momentu
działa w trybie automatycznym. Aby zablokować styki w pozycji załączonej niezależnie od zasilania stycznika, to w pozycji „I” należy przesunąć w lewo żółtą dźwignię blokady.



Pozycja „Auto” (środkowa pozycja)
Podanie zasilanie załącza stycznik i zamyka styki. Po odłączeniu zasilania następuje wyłączenie stycznika i otwarcie styków.



Pozycja „O” (dolna pozycja)
Styki stycznika pozostają otwarte niezależnie od obecności napięcia zasilania.
