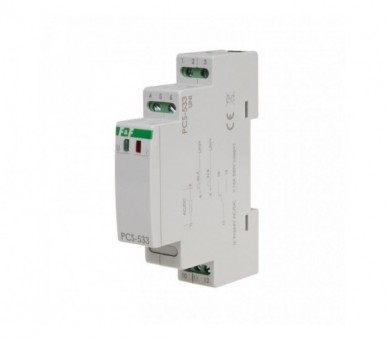

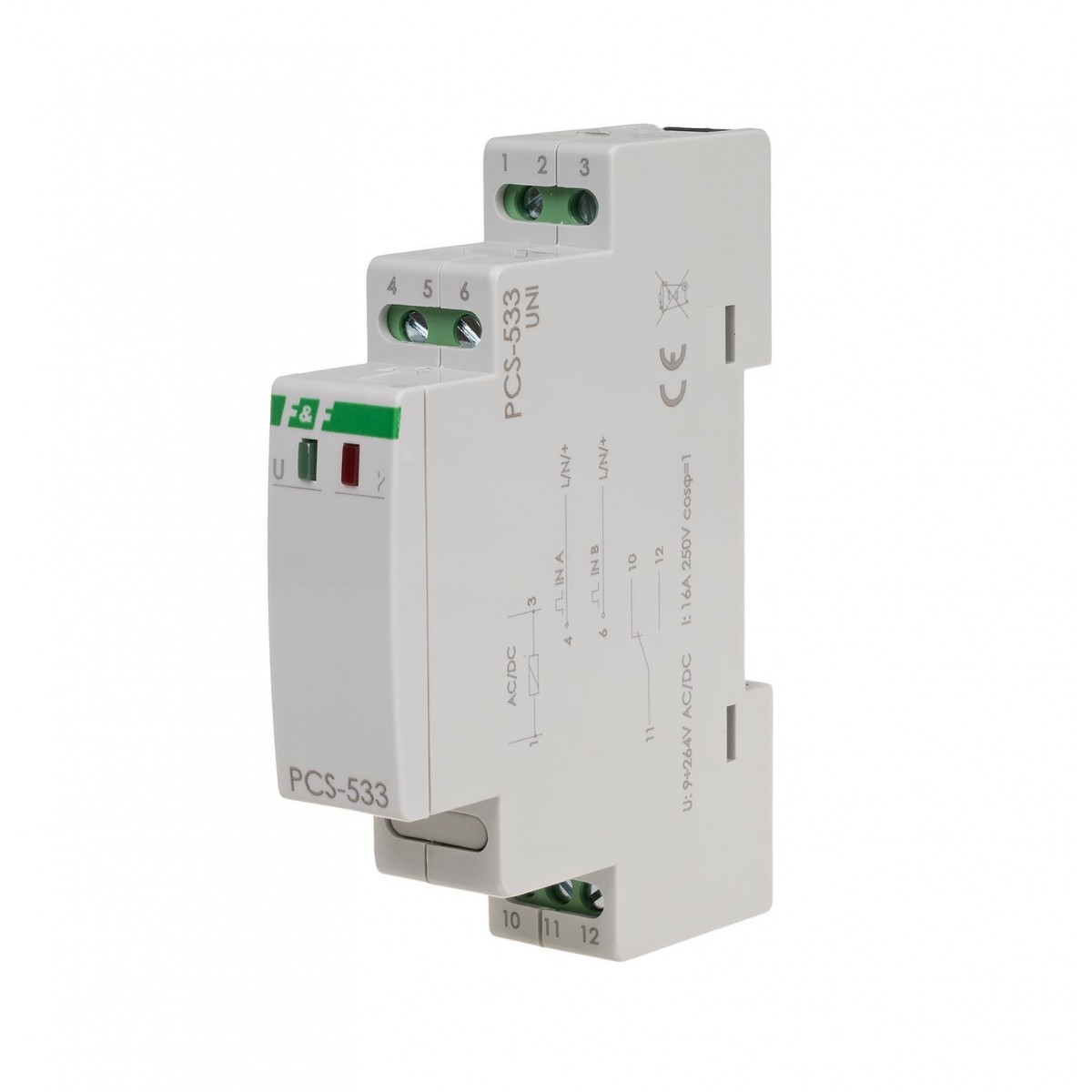

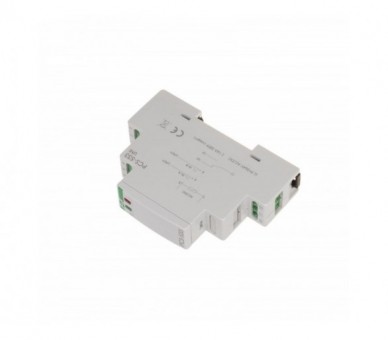

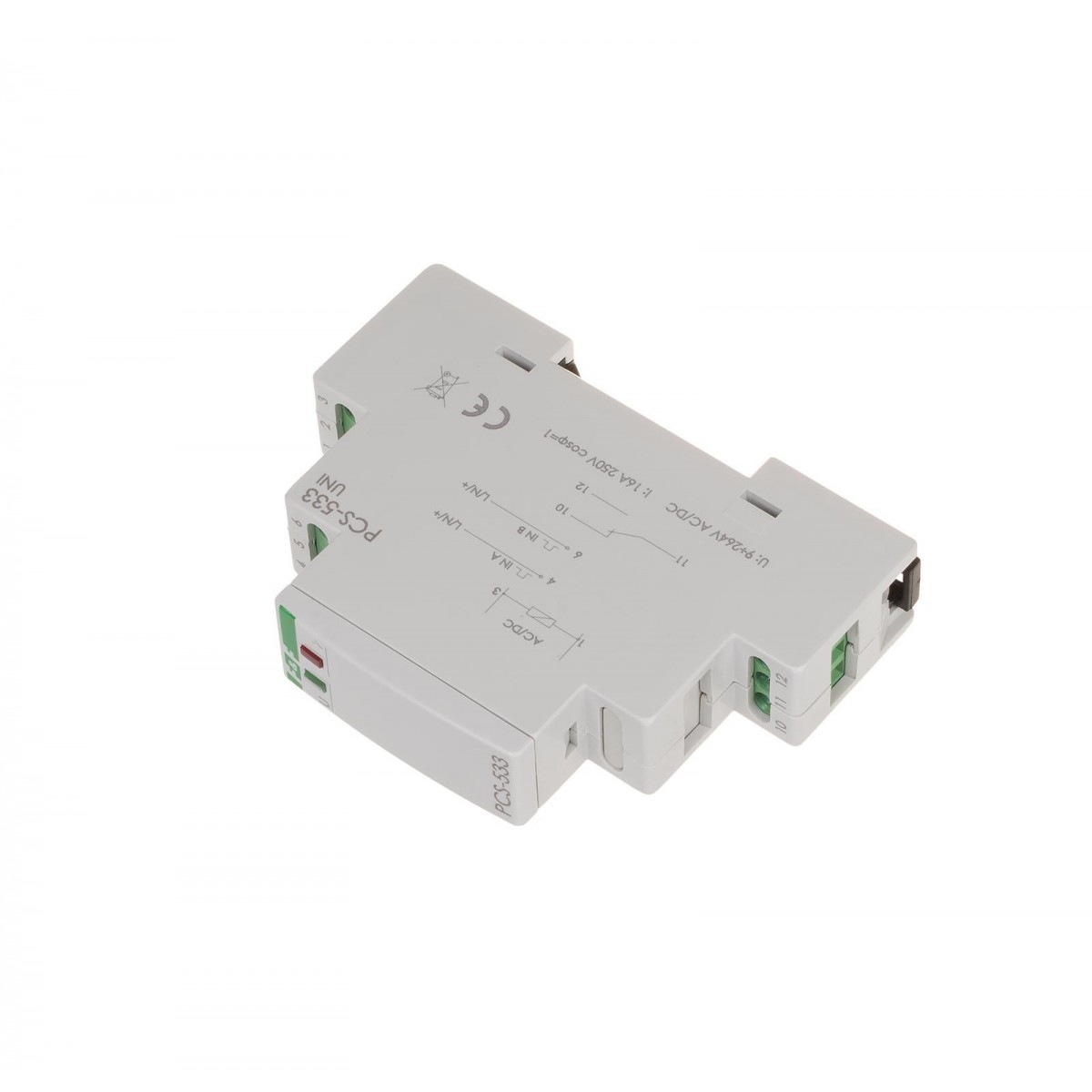

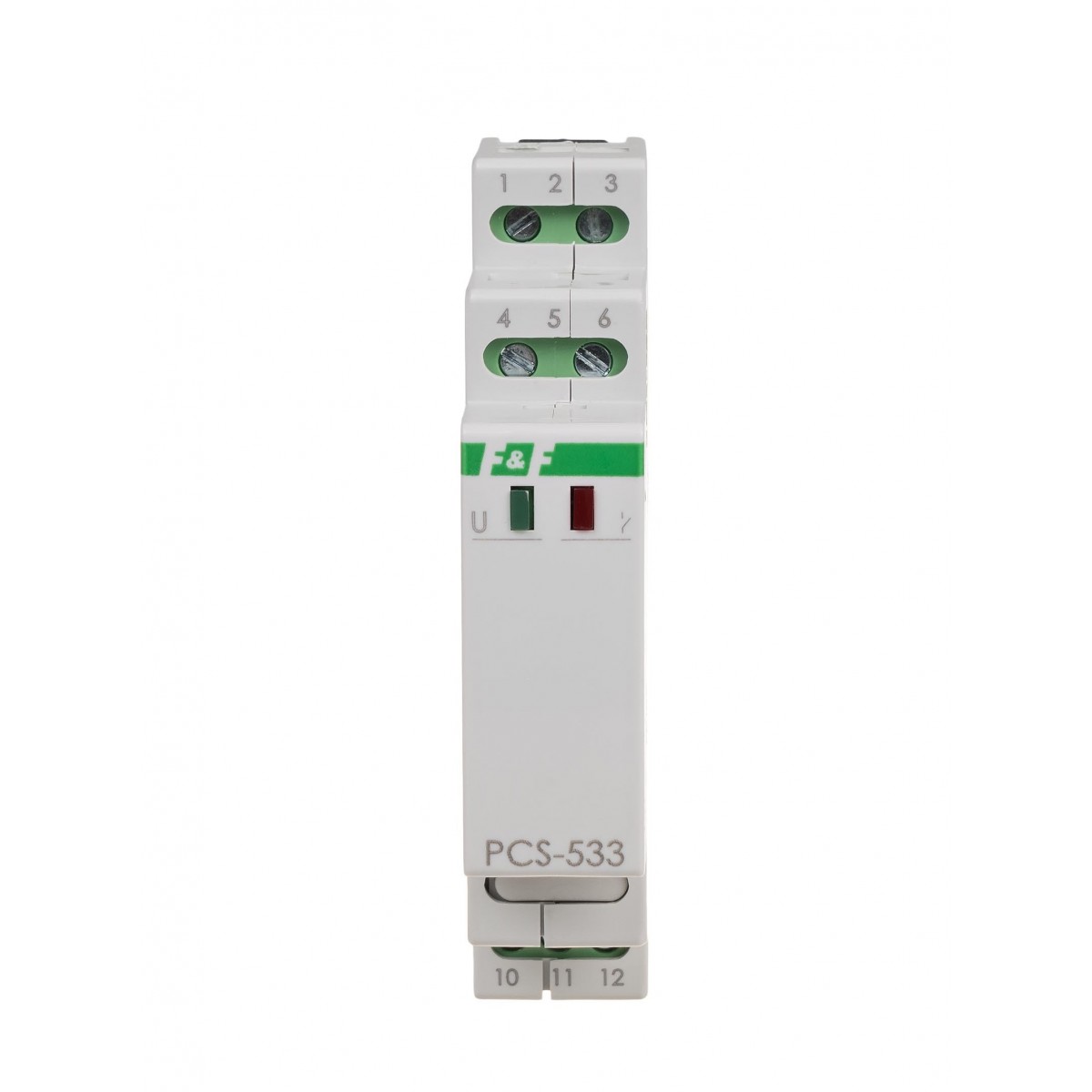

Przekaźnik czasowy z komunikacją bezprzewodową NFC.

Funkcja:                 programowalny
Napięcie zasilania: 9÷265 V AC/DC
Montaż:                  na szynie 35 mm

PCS-533 jest programowalnym przekaźnikiem czasowym, umożliwiającym załączanie, wyłączanie i przełączanie przekaźnika w funkcji czasu oraz w funkcji sygnałów sterujących zadawanych przez dwa wejścia.

Program działania przekaźnika czasowego tworzymy za pomocą bezpłatnej aplikacji PCS Konfigurator na smartfona z systemem Android. Wczytanie programu do przekaźnika odbywa się bezprzewodowo za pośrednictwem systemu komunikacji bezprzewodowej NFC.

Aplikacja PCS Konfigurator

Bezpłatna aplikacja dla telefonów i tabletów pracujących w systemie Android i wyposażonych w moduł komunikacji bezprzewodowej NFC.

Z pomocą PCS Konfigurator:

* Przygotujesz program w postaci listy kolejnych komend. Każda komenda symbolizowana jest ikoną. Naciśnięcie kafelka z komendą pozwala edytować szczegóły. Takie jak np. czas akcji, oczekiwany sygnał wejściowy, itp.
* W łatwy sposób dodasz, przesuniesz i usuniesz komendy programu (metodą przeciągania kafelków).
* Otrzymasz zestaw szablonów (w postaci diagramów). Są to gotowe programy z funkcjami przekaźników PCS-516 i PCS-517.
* Zapiszesz i odczytasz programy do pliku. Można je udostępniać przez e-mail, Bluetooth, dyski sieciowe, itd.
* Otrzymujesz automatyczny backup programów. Każdy przekaźnik ma własne ID. Aplikacja zachowuje pełną historię programów wgrywanych do przekaźnika.
* Uzyskujesz możliwość działania w trybie masowego programowania. Oznacza to umożliwienie wgrania jednego programu do wielu przekaźników (nawet bez konieczności podłączenia zasilania).



Aplikacja dostępna na Google Play!


Co to jest NFC?

Technologia NFC (z ang. Near Field Communication) jest formą komunikacji bezprzewodowej bardzo bliskiego zasięgu. Zwykle nie przekracza kilku centymetrów. Znalazła zastosowanie w rozwiązaniach płatności zbliżeniowej, czy to przy wykorzystaniu płatniczych kart zbliżeniowych, czy poprzez smartfony z funkcją NFC i dedykowaną aplikacją bankową. W kilku urządzeniach produkcji F&F, jako pierwsi, wykorzystaliśmy komunikację NFC do konfiguracji sterowników czasowych. Jest to bardzo proste i wygodne rozwiązanie. Przy pomocy bezpłatnej aplikacji na telefon z systemem Android ustawia się program pracy sterownika. Następnie, aby przepisać program do sterownika, wystarczy zbliżyć do niego telefon – dokładnie w taki sam sposób, jak płacimy za zakupy przy kasie.

Programowanie przy wykorzystaniu NFC ma wiele dodatkowych zalet. Można:

- szybko programować wiele sterowników,

-przechowywać kopię programów w pamięci telefonu,

-udostępniać programy przez np. email do innych użytkowników.

Aby zaprogramować sterownik, nie trzeba go podłączać do zasilania, nie trzeba go nawet w tym celu wyciągać z pudełka.

• Napięcie zasilania: 9÷265 V AC/DC
• Tryb pracy: programowalny
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 16 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Opóźnienie zadziałania: 50 ms
• Prąd impulsu sterującego: mniej niż 1 mA
• Sygnalizacja stanu styku: LED czerwona
• Czas działania - regulowany: 0,1s÷24h
• Sygnalizacja zasilania: LED zielona
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,8 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
