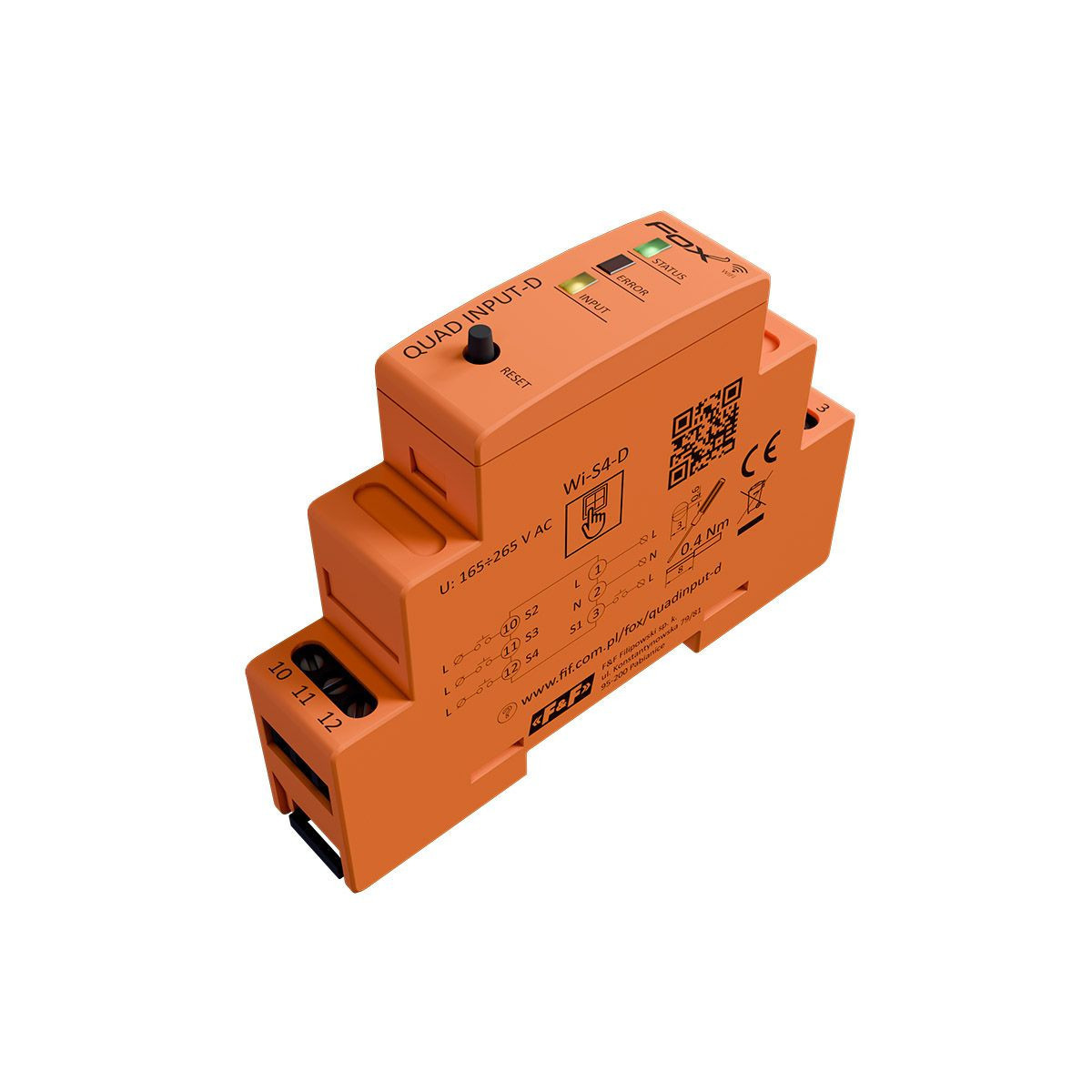

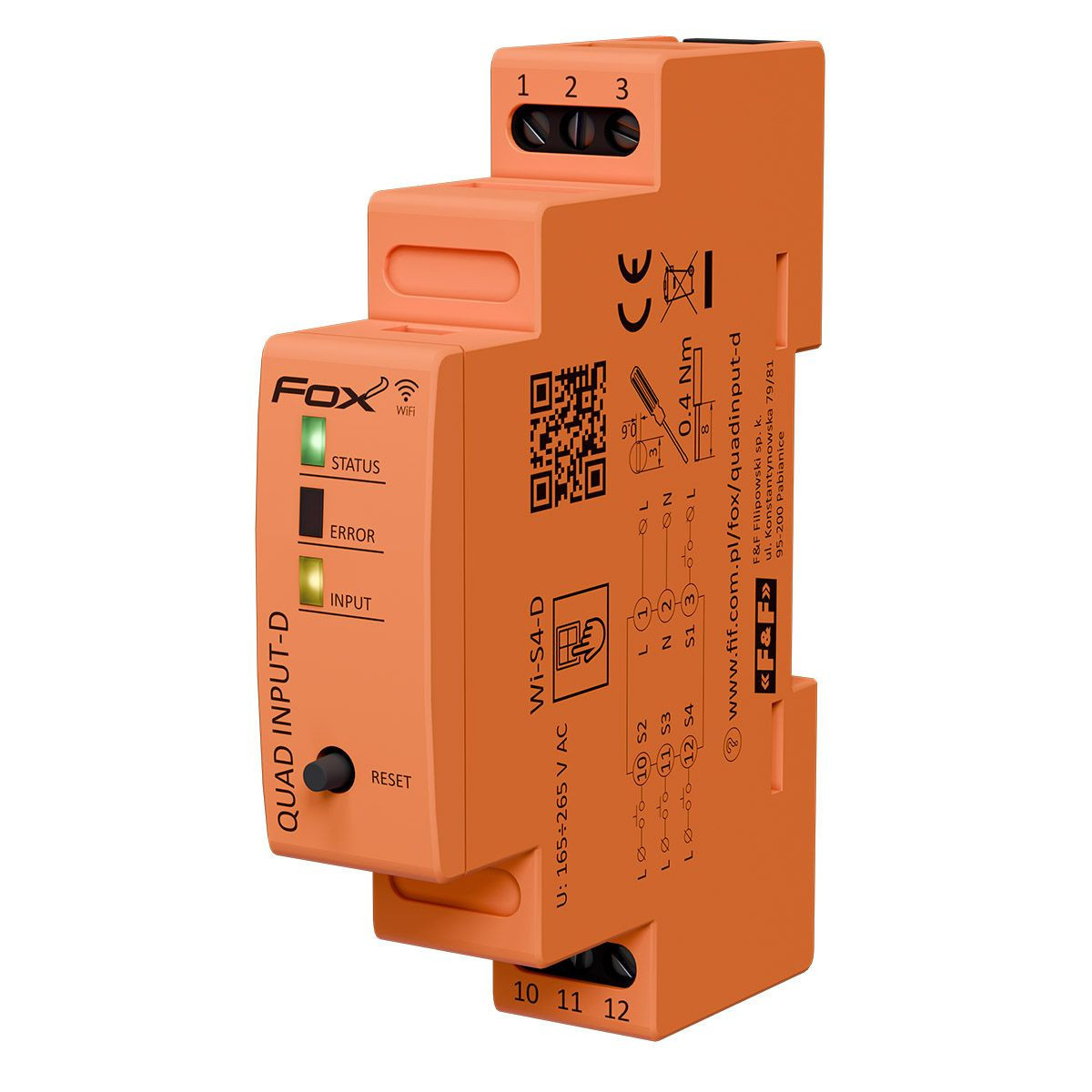

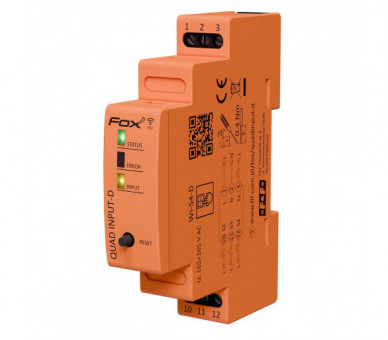

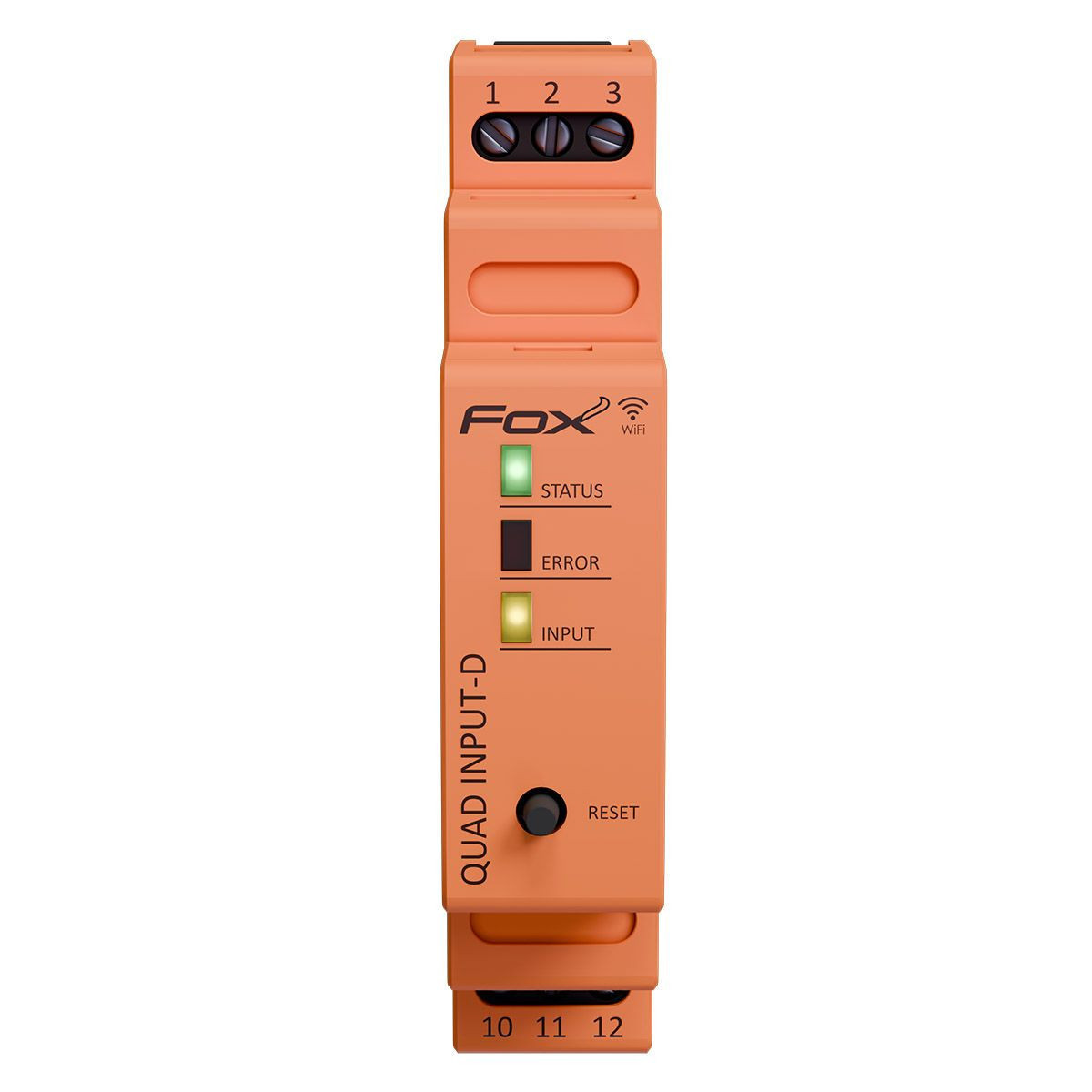

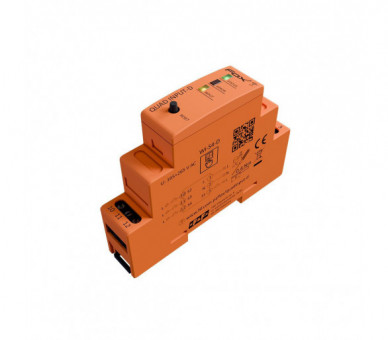

Moduł wejść Wi-Fi na szynę DIN do automatyki budynkowej – opis urządzenia

Urządzenie obsługuje cztery niezależne wejścia cyfrowe zasilane napięciem sieciowym i umożliwia sterowanie odbiornikami Fox pracującymi w tej samej lokalnej sieci bezprzewodowej. Dzięki funkcjom scen i komunikacji sieciowej moduł pełni rolę centralnego kontrolera zdarzeń w instalacjach smart home oraz systemach BMS.

Cechy i funkcjonalności modułu sterującego DIN

Wersja na szynę DIN została zaprojektowana z myślą o montażu w rozdzielnicach elektrycznych i instalacjach technicznych, gdzie kluczowa jest przejrzysta organizacja infrastruktury sterującej. Moduł obsługuje cztery wejścia cyfrowe AC z możliwością przypisania akcji do naciśnięcia, zwolnienia oraz długiego przytrzymania przycisku, co pozwala na tworzenie zaawansowanych scen automatyki.

Wbudowana komunikacja Wi-Fi 2,4 GHz (IEEE 802.11n) umożliwia bezpośrednią integrację z urządzeniami wykonawczymi oraz systemami nadrzędnymi poprzez REST API i MQTT. Dzięki temu moduł może współpracować z platformami zarządzania budynkiem, systemami smart home oraz środowiskami integracyjnymi.

Funkcja scen pozwala na jednoczesne sterowanie maksymalnie 16 urządzeniami (dla każdej ze scen), natomiast tryb sekwencyjny umożliwia wywoływanie różnych scen kolejnymi naciśnięciami tego samego przycisku. Konstrukcja przystosowana do montażu na standardowej szynie DIN zapewnia szybki montaż w rozdzielnicy oraz łatwy dostęp serwisowy. Urządzenie charakteryzuje się niskim poborem mocy (<1,2 W) i jest przeznaczone do pracy w instalacjach wewnętrznych.

Zastosowanie modułu wejść DIN w systemach smart home i BMS

Moduł wejść Wi-Fi na szynę DIN znajduje zastosowanie w instalacjach inteligentnych budynków mieszkalnych i komercyjnych, a także w systemach automatyki przemysłowej i infrastrukturalnej. Może pełnić funkcję interfejsu sterującego dla oświetlenia, rolet, scen komfortu, systemów HVAC, instalacji multimedialnych oraz funkcji zarządzania energią.

Dzięki otwartym interfejsom komunikacyjnym urządzenie sprawdza się jako element wejściowy w rozbudowanych systemach sterowania, gdzie wymagane jest centralne zarządzanie logiką i zdarzeniami. Moduł stanowi praktyczne rozwiązanie dla projektantów instalacji, integratorów oraz wykonawców systemów automatyki poszukujących skalowalnego sterownika wejść w standardzie DIN.

• Napięcie zasilania: 165÷265 V AC
• Ilość wejść sterujących: 4
• Typ wejścia: cyfrowe
• Napięcie sterujące: 165÷265 V AC
• Prąd wejścia sterującego: mniej niż 2 mA
• Wilgotność (bez kondensacji): ≤ 90%
• Częstotliwość radia: 2,4 GHz
• Transmisja: WI-FI
• Moc radia (IEEE 802.11n): ≤ 20 dBm
• Czułość odbiornika: -98 dBm
• Separacja galwaniczna: brak
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 1,2 W
• Temperatura pracy: 0÷45°C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
