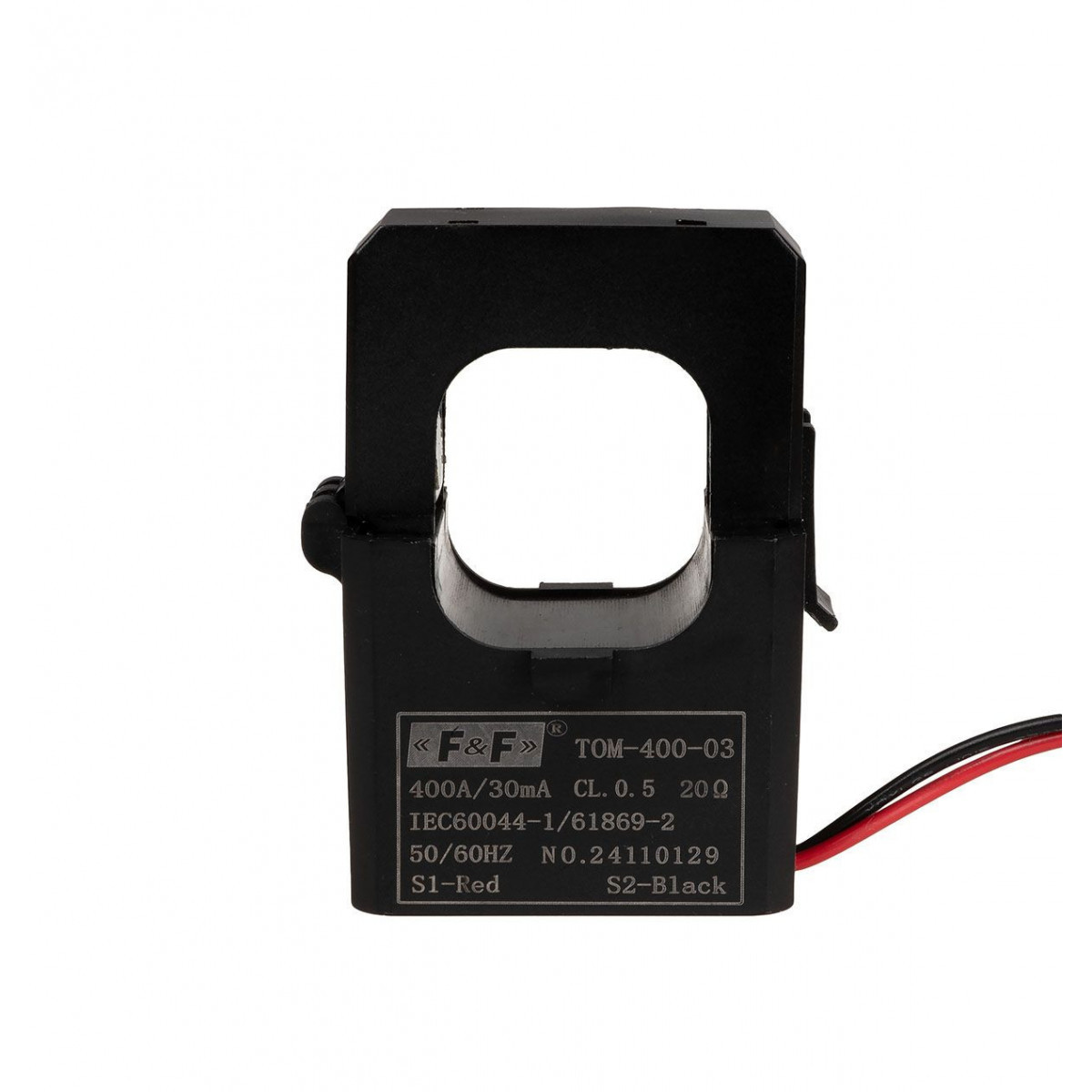

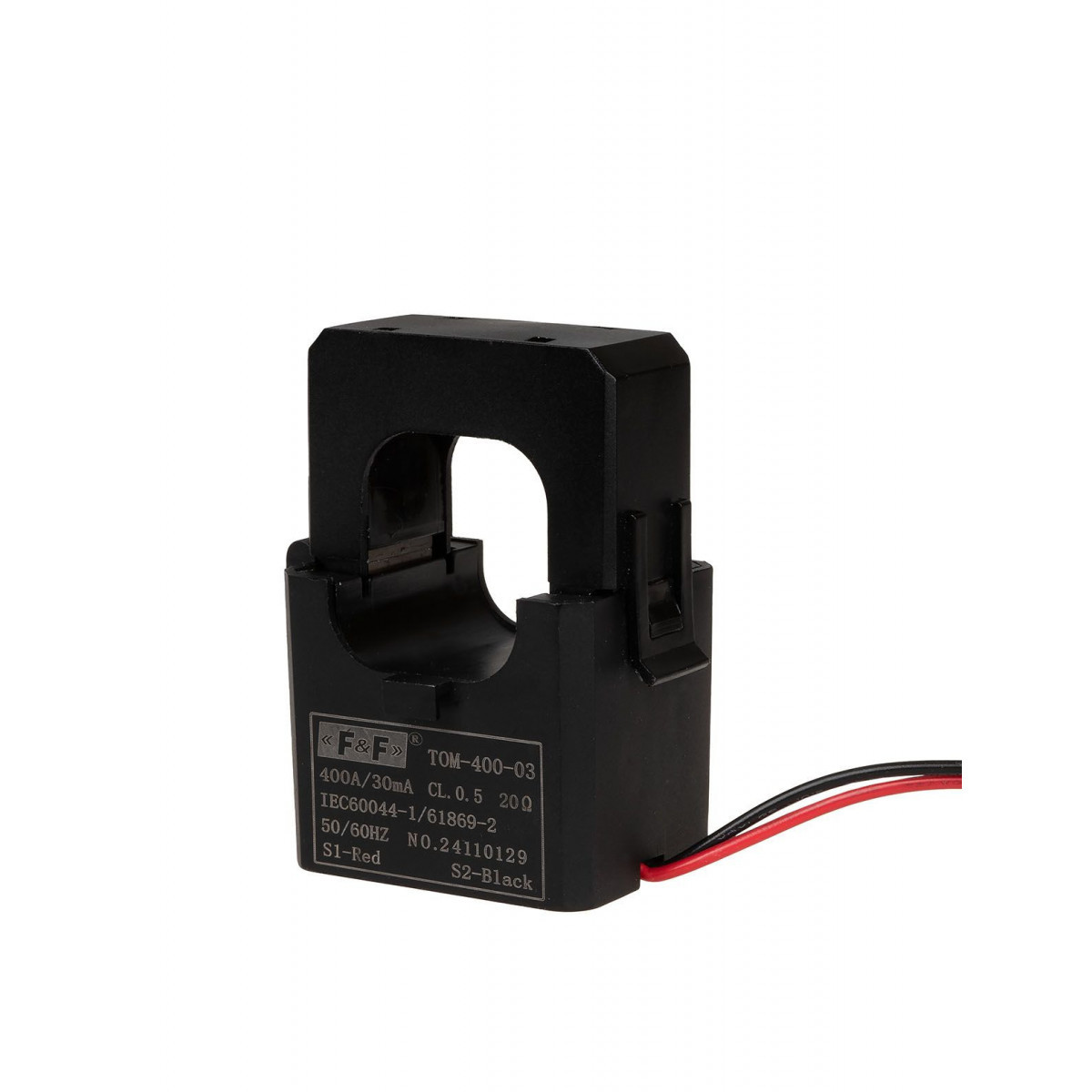

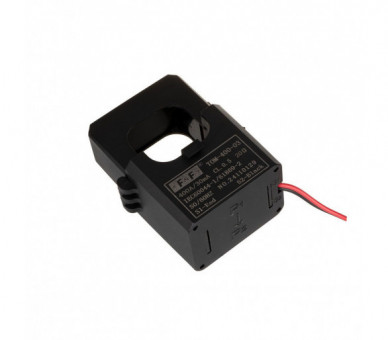

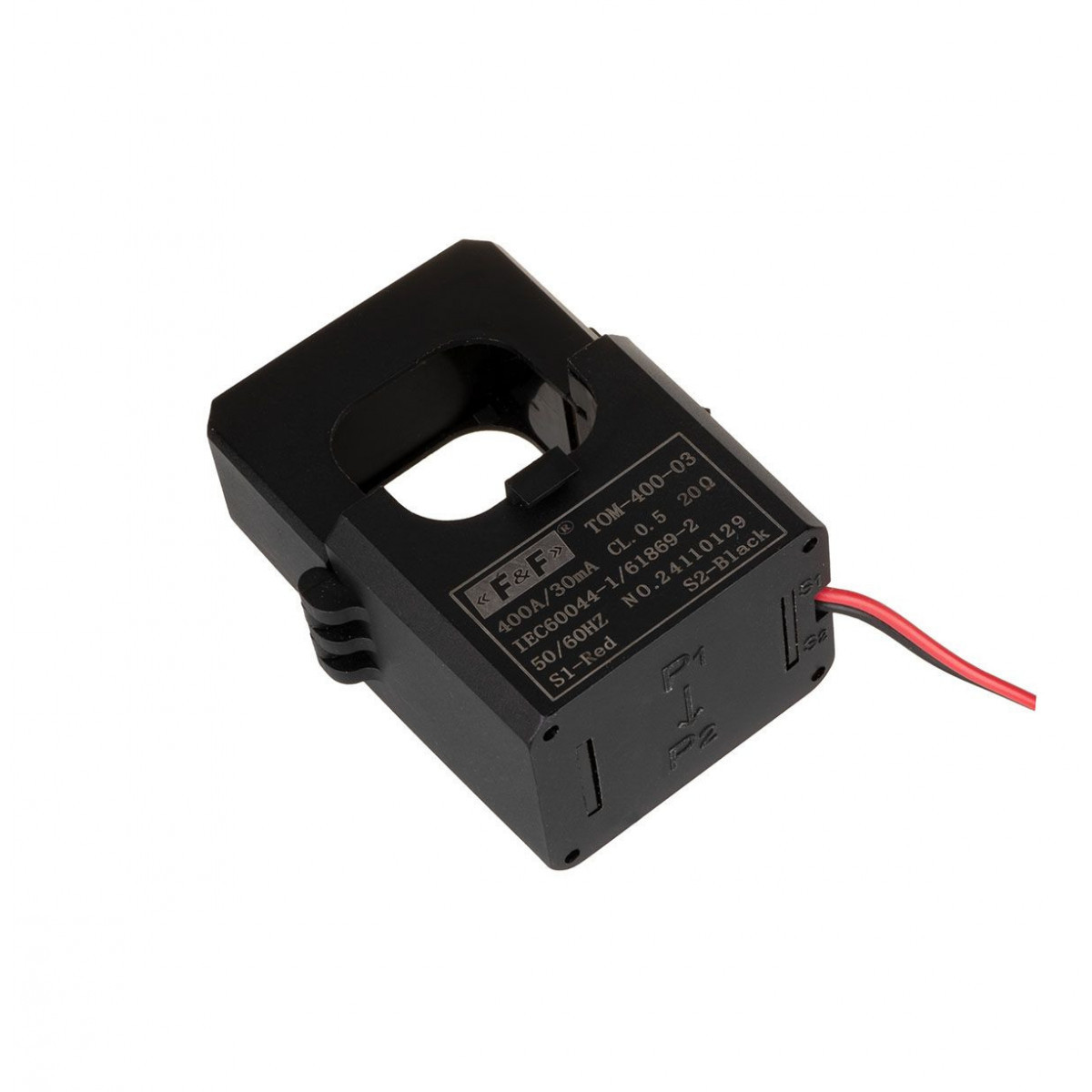

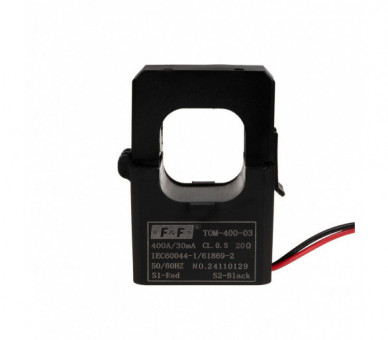

Miniaturowy przekładnik prądowy z otwieranym rdzeniem do stosowania z monitorami zużycia prądu Energy 1 i Energy 3 Fox

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2).Jest to równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą.
Jest to  przekładnia prądowa   IPn/ISn=N , gdzie
IPn - prąd pierwotny znamionowy;
ISn - prąd wtórny znamionowy;
N - wartość przekładni.
Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu  płynącego przez uzwojenie pierwotne:
ISm*N=IPm , gdzie
ISm - prąd wtórny mierzony;
IPm - prąd pierwotny mierzony.


UWAGA

Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).

• Typ: jednofazowy

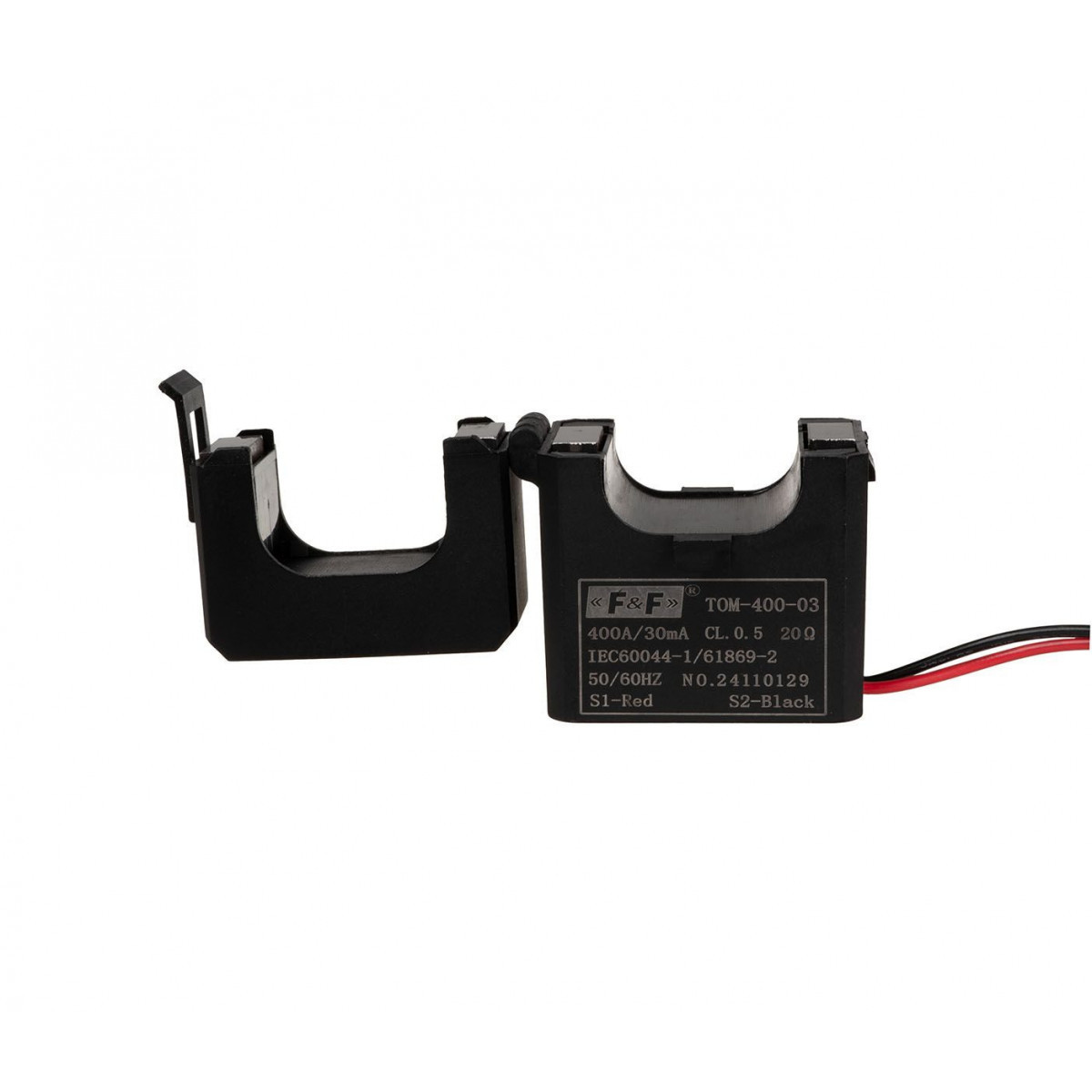

• Budowa: z otwieranym rdzeniem
• Klasa: 0,5
• Częstotliwość: 50÷60 Hz
• Przyłącze S1/S2: przewód
• Temperatura pracy: -15÷45°C
• Montaż: szyna/przewód
• Stopień ochrony: IP20
• Wymiary W; H; D; A; B [mm]: 56 mm; 87 mm, 42 mm; 35 mm; 37 mm
