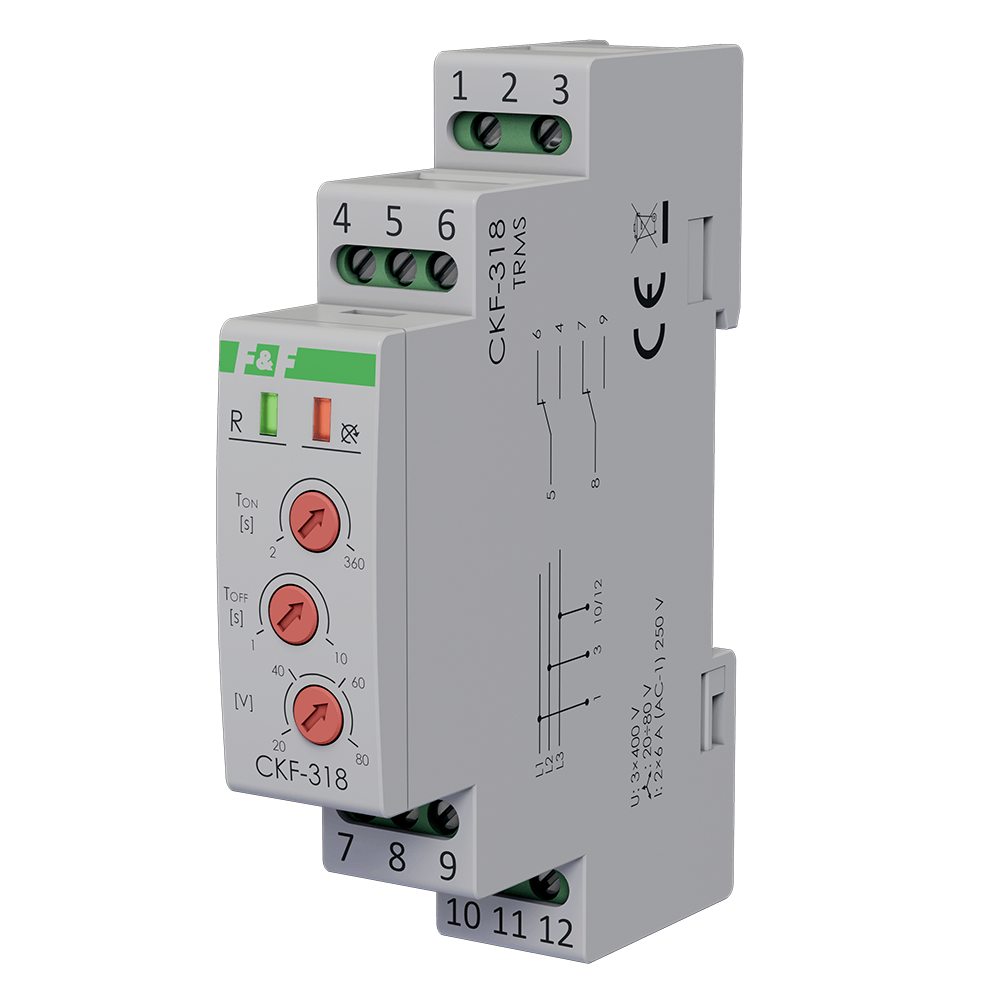

CKF-318-TRMS mikroprocesorowy czujnik kolejności i zaniku faz, z regulowanym dolnym i górnym progiem napięciowym F&F

Symbol producenta: CKF-318-TRMS

Stan: Nowy produkt

Tego towaru nie ma w magazynie

210,15 zł brutto

Napięcie zasilania 3 × 400 V Współpraca z agregatami prądotwórczymi TAK Kontrola zaniku / asymetrii faz TAK Kontrola kolejności faz TAK Kontrola styków stycznika NIE Element wykonawczy 2 × przekaźnik Maksymalny prąd obciążenia 2 × 8 A Konfiguracja styków 2 × NO/NC Separacja styku TAK Asymetria napięciowa zadziałania 20÷80 V Histereza napięciowa 5 V Kontrola zasilania 2 × LED Opóźnienie wyłączenia przy asymetrii i zaniku 1÷10 s Opóźnienie ponownego załączenia przy asymetrii i zaniku 2÷360 s Napięcie zadziałania min. / max 320 V / 480 V Czas zadziałania dla napięć min. / max 5 s/0,5 s Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 1,6 W Temperatura pracy -25÷40°C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Mikroprocesorowy czujnik kolejności i zaniku faz, z regulowanym dolnym i górnym progiem napięciowym

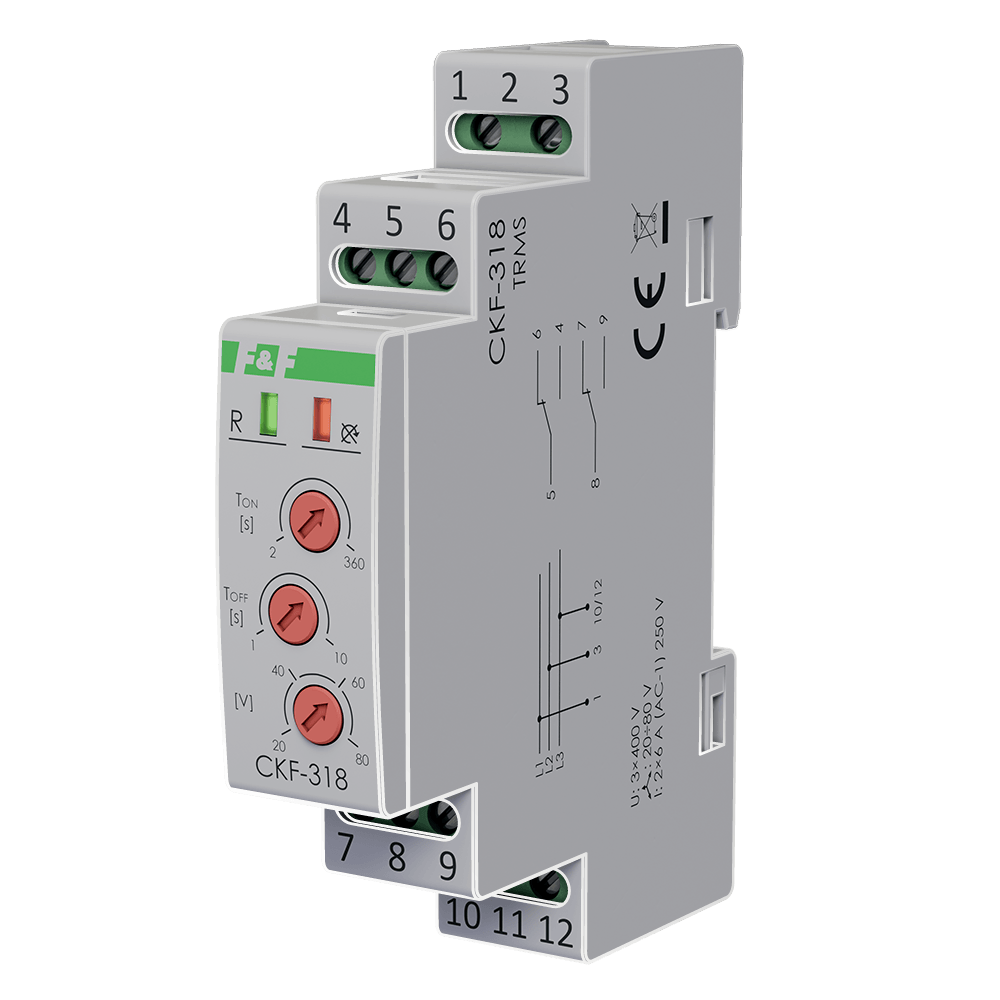

Czujnik kolejności i zaniku fazy CKF-318
Bez przewodu neutralnego.

Przeznaczenie czujnika kolejności i zaniku fazy

Czujnik kolejności i zaniku fazy CKF-318 przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3×400 V (bez przewodu neutralnego).

Realizowane funkcje zabezpieczające:
- asymetria napięciowa między fazami
- całkowity zanik fazy
- symetryczny spadek napięć w trzech fazach
- zmiana kolejności faz
- przekroczenie górnego progu napięciowego fazy >480 V
- przekroczenie dolnego progu napięciowego fazy <320 V

Działanie
Przy prawidłowych warunkach napięcia sieci styki czujnika są zamknięte. W przypadku wystąpienia anomalii napięciowych czujnik odłączy styki z właściwym opóźnieniem czasowym. Powrót parametrów sieci do warunków normalnych spowoduje ponowne załączenie styków z ustawionym opóźnieniem.

Sygnalizacja:
LED zielona [R]:
- świeci - parametry prawidłowe, styk zamknięty
- miga - odliczanie czasu opóźnienia ponownego załączenia
LED czerwona [U]:
- świeci - asymetria napięciowa lub napięcie poniżej 320 V
- miga ×1/s - nieprawidłowa kolejność faz
- miga ×3/s - napięcie powyżej 480 V

Napięcie zasilania: 3 × 400 V
Współpraca z agregatami prądotwórczymi: TAK
Kontrola zaniku / asymetrii faz: TAK
Kontrola kolejności faz: TAK
Kontrola styków stycznika: NIE
Element wykonawczy: 2 × przekaźnik
Maksymalny prąd obciążenia: 2 × 8 A
Konfiguracja styków: 2 × NO/NC
Separacja styku: TAK
Asymetria napięciowa zadziałania: 20÷80 V
Histereza napięciowa: 5 V
Kontrola zasilania: 2 × LED
Opóźnienie wyłączenia przy asymetrii i zaniku: 1÷10 s
Opóźnienie ponownego załączenia przy asymetrii i zaniku: 2÷360 s
Napięcie zadziałania min. / max: 320 V / 480 V
Czas zadziałania dla napięć min. / max: 5 s/0,5 s
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 1,6 W
Temperatura pracy: -25÷40°C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20
TrueRMS: NIE

CKF-318 instrukcja obsługi (98.32k)

CKF-318 True RMS instrukcja obsługi (120.13k)

CKF-318 schemat CAD dxf (404.99k)

CKF CZF CP deklaracja CE 2023 (184.1k)

Rodzaj	Przekaźnik kontroli faz
