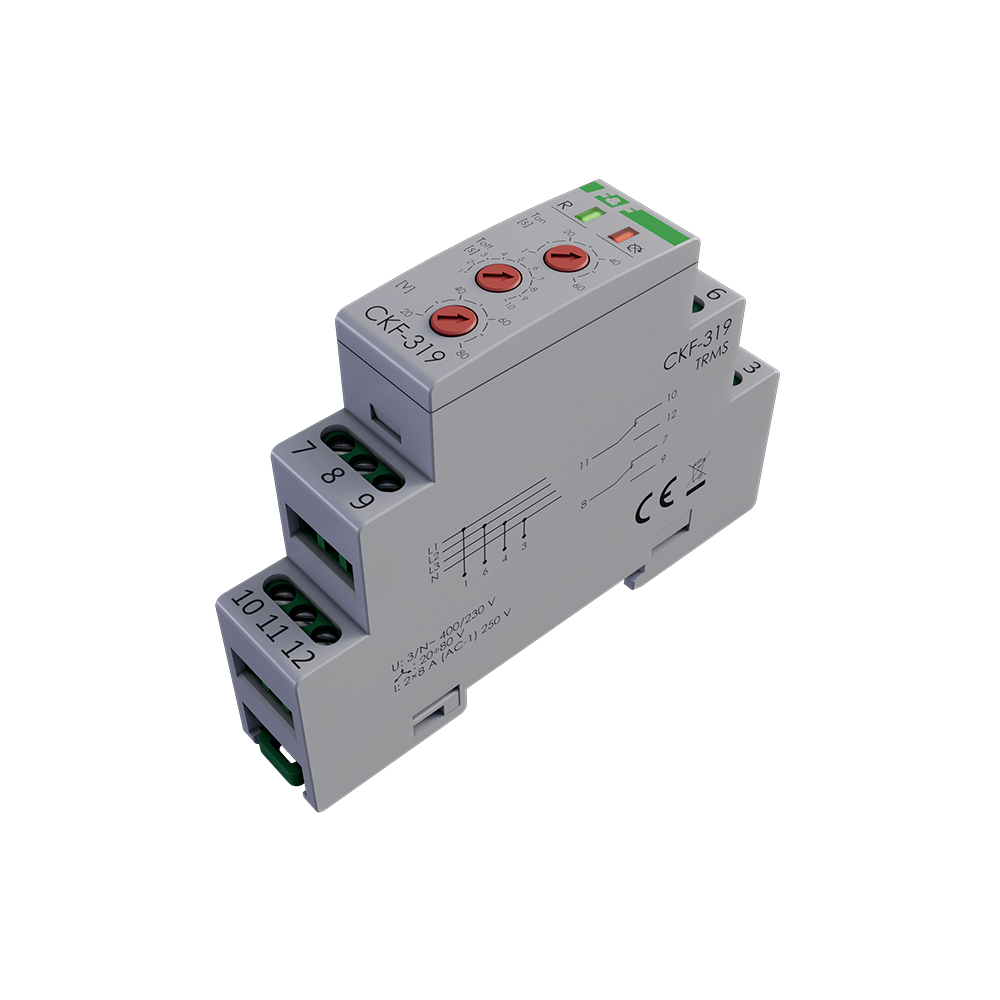

CKF-319-TRMS mikroprocesorowy czujnik kolejności zaniku fazy z regulacją czasu zadziałania i powrotu F&F

Symbol producenta: CKF-319-TRMS

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 9

Wysyłka: 1-5 dni roboczych

215,91 zł brutto

Napięcie zasilania 3 × 400 V + N Współpraca z agregatami prądotwórczymi NIE Kontrola zaniku / asymetrii faz TAK Kontrola kolejności faz TAK Kontrola styków stycznika NIE Element wykonawczy przekaźnik Maksymalny prąd obciążenia 2 × 8 A Konfiguracja styków 2 × NO/NC Separacja styku TAK Asymetria napięciowa zadziałania 20÷80 V Histereza napięciowa 5 V Opóźnienie wyłączenia 1÷10 s Opóźnienie załączenia 1÷60 s Kontrola zasilania 2 × LED Opóźnienie wyłączenia przy asymetrii i zaniku 1÷10 s Opóźnienie wyłączenia przy braku fazy 1 s Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 1,6 W Temperatura pracy -25÷40°C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Mikroprocesorowy czujnik kolejności zaniku fazy z regulacją czasu zadziałania i powrotu

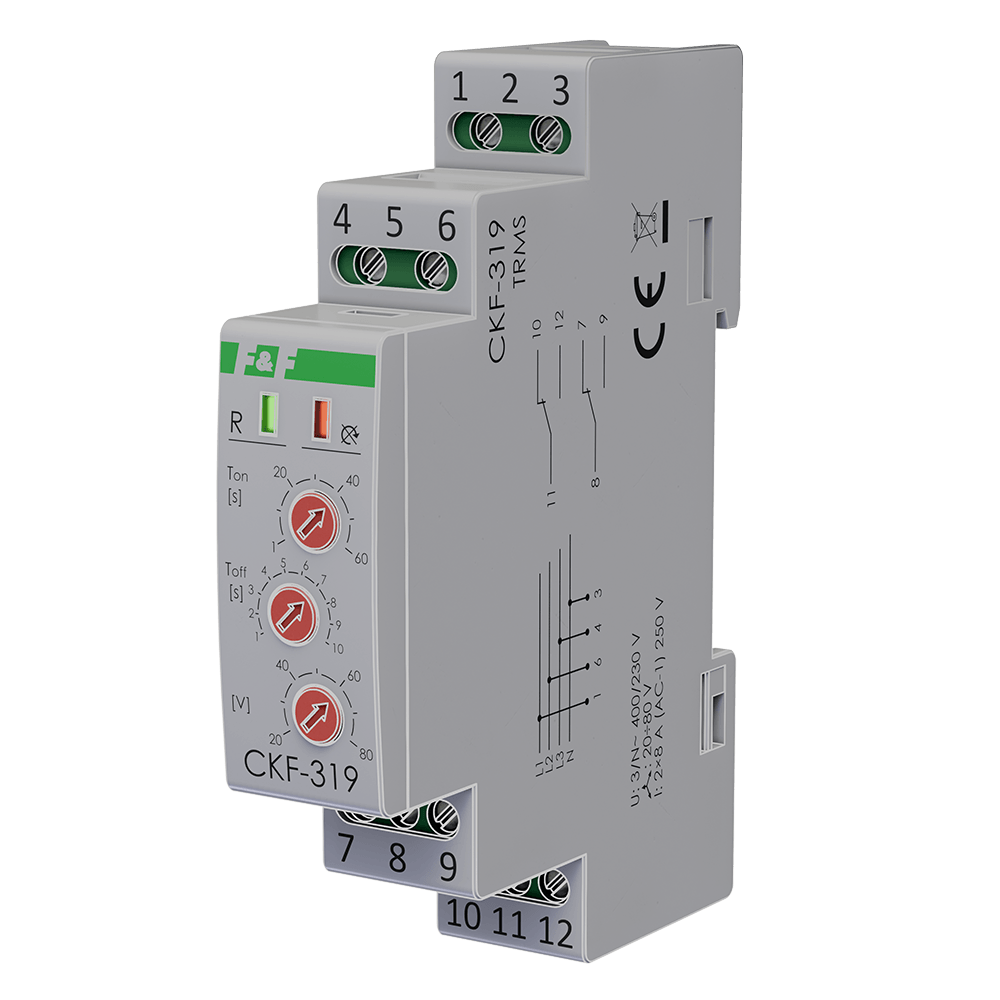

Czujnik kolejności i zaniku fazy CKF-319 TrueRMS
Do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej.

Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-319-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

Jak czujnik kolejności i zaniku fazy zabezpiecza silnik elektryczny?

Czujnik kolejności i zaniku fazy CKF-319 TrueRMS przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach, gdy nastąpi:
– zanik napięcia w co najmniej jednej fazie;
– spadek napięcia w co najmniej jednej fazie poniżej 150 V;
– wzrost napięcia w co najmniej jednej fazie powyżej 280 V;
– asymetria napięć między fazami powyżej ustawionej wartości;
– nieprawidłowa kolejności faz.

Działanie
Prawidłowe napięcie zasilania sygnalizowane jest świeceniem zielonej diody LED. Spadek napięcia poniżej 150 V lub wzrost powyżej 280 V na co najmniej jednej, dowolnej fazie, lub asymetria napięciowa powyżej ustawionej wartości sygnalizowana jest brakiem świecenia diody zielonej.
Obie z powyższych anomalii (przekroczenie progu napięciowego, asymetria) powodują wyłączenie przekaźnika urządzenia, a w efekcie odłączenie silnika.
W przypadku asymetrii odłączenie realizowane jest z ustawionym opóźnieniem w celu uniknięcia przypadkowych wyłączeń dla chwilowych zakłóceń w sieci.
W przypadku spadku napięcia poniżej 150 V lub wzrostu powyżej 280 V odłączenie realizowane jest po czasie 1 s. Odliczanie do wyłączenia sygnalizowane jest poprzez miganie diody zielonej.
Ponowne załączenie przekaźnika następuje automatycznie kiedy powrócą prawidłowe parametry sieci (histereza napięciowa wynosi ok. 5 V).
W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika (świeci czerwona dioda i przekaźnik jest wyłączony). Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.
W przypadku błędnego podłączenia przewodów wejściowych (faza w miejscu przewodu neutralnego), diody migają w kolejności czerwona, zielona sygnalizując błąd podłączenia (w takiej sytuacji przekaźnik wyjściowy również nie zostanie włączony).

Dzięki pomiarowi rzeczywistej skutecznej wartości napięcia (TrueRMS) czujnik gwarantuje poprawne działanie również w przypadku pracy w mocno zakłóconej sieci zasilającej.

Napięcie zasilania: 3 × 400 V + N
Współpraca z agregatami prądotwórczymi: NIE
Kontrola zaniku / asymetrii faz: TAK
Kontrola kolejności faz: TAK
Kontrola styków stycznika: NIE
Element wykonawczy: przekaźnik
Maksymalny prąd obciążenia: 2 × 8 A
Konfiguracja styków: 2 × NO/NC
Separacja styku: TAK
Asymetria napięciowa zadziałania: 20÷80 V
Histereza napięciowa: 5 V
Opóźnienie wyłączenia: 1÷10 s
Opóźnienie załączenia: 1÷60 s
Kontrola zasilania: 2 × LED
Opóźnienie wyłączenia przy asymetrii i zaniku: 1÷10 s
Opóźnienie wyłączenia przy braku fazy: 1 s
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 1,6 W
Temperatura pracy: -25÷40°C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20
TrueRMS: TAK

CKF-319 True RMS instrukcja obsługi (874.37k)

CKF-319 schemat CAD dxf (415.81k)

CKF CZF CP deklaracja CE 2023 (184.1k)

Rodzaj	Przekaźnik kontroli faz
Napięcie zasilania	3 × 400 V + N
Współpraca z agregatami prądotwórczymi	NIE
Kontrola zaniku / asymetrii faz	TAK
Kontrola kolejności faz	TAK
Kontrola styków stycznika	NIE
Element wykonawczy	przekaźnik
Maksymalny prąd obciążenia	2 × 8 A
Konfiguracja styków	2 × NO/NC
Separacja styku	TAK
Asymetria napięciowa zadziałania	20÷80 V
Histereza napięciowa	5 V
Kontrola zasilania	2 × LED
Opóźnienie wyłączenia przy asymetrii i zaniku	1÷10 s
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	1,6 W
Temperatura pracy	-25÷40°C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
