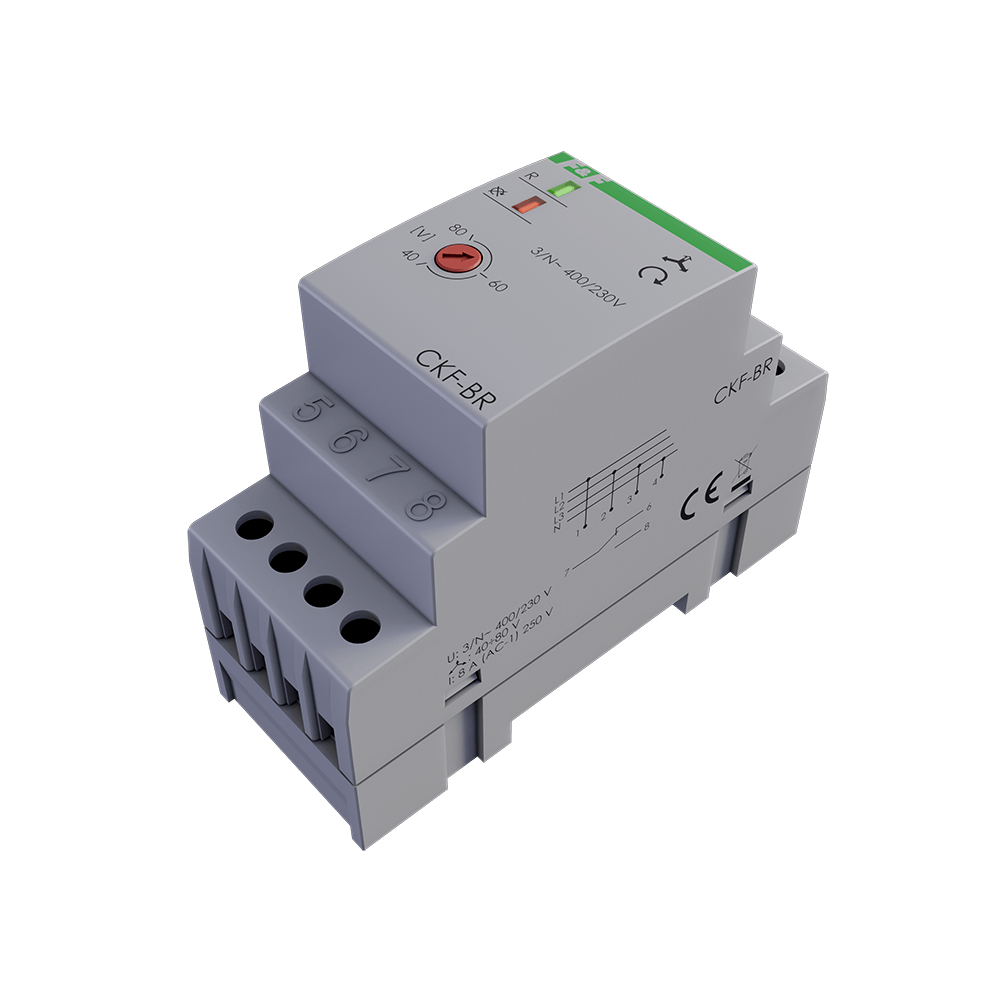

CKF-BR czujnik kolejności i zaniku faz z regulowanym progiem asymetrii, montaż na szynie DIN F&F

Symbol producenta: CKF-BR

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 2

Wysyłka: 1-5 dni roboczych

Uwaga: ostatnie sztuki!

89,00 zł brutto

Napięcie zasilania 3 × 400 V + N Współpraca z agregatami prądotwórczymi NIE Kontrola zaniku / asymetrii faz TAK Kontrola kolejności faz TAK Kontrola styków stycznika NIE Element wykonawczy przekaźnik Maksymalny prąd obciążenia 10 A Konfiguracja styków 1 × NO/NC Separacja styku TAK Asymetria napięciowa zadziałania 40÷80 V Histereza napięciowa 5 V Opóźnienie wyłączenia 4 s Kontrola zasilania 2 × LED Przyłącze zaciski śrubowe 4,0 mm² Moment dokręcający 0,5 Nm Pobór mocy 1,6 W Temperatura pracy -25÷40°C Wymiary 2 moduły (35 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

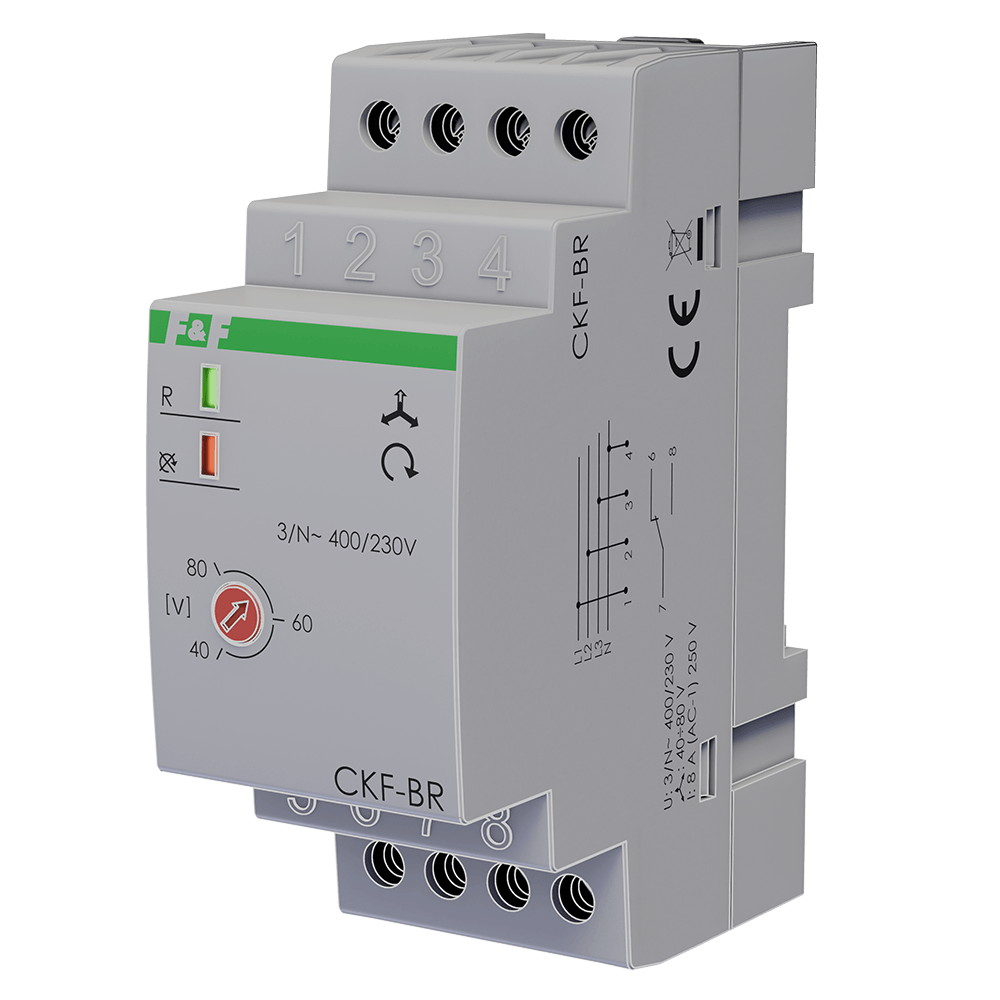

Czujnik kolejności i zaniku faz z regulowanym progiem asymetrii, montaż na szynie DIN

regulowany próg asymetrii napięciowej zadziałania.
Styk 1 x NO/NC.

Czujnik kolejności i zaniku faz CKF-BR zabezpiecza silnik elektryczny zasilany z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami,co grozi zniszczeniem silnika. Przekaźniki kolejności i zaniku fazy wykrywają również niepoprawną kolejność faz zasilania, uniemożliwiając tym samym wirowanie silnika w nieprawidłowym kierunku.

Działanie

CZujnik kolejności i zaniku fazy CKF-BR spowoduje wyłączenie silnika, gdy zaniknie napięcie w co najmniej jednej, dowolnej fazie lub wystąpi asymetria napięciowa między fazami powyżej progu zadziałania. Aby zapobiec przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia, wyłączenie nastąępujei z opóźnieniem 4 s. Ponowne załączenie odbywa się automatycznie, gdy napięcie wzrośnie o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Wskazane anomalie uniemożliwiają uruchomienie silnika. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.

Napięcie zasilania: 3 × 400 V + N
Współpraca z agregatami prądotwórczymi: NIE
Kontrola zaniku / asymetrii faz: TAK
Kontrola kolejności faz: TAK
Kontrola styków stycznika: NIE
Element wykonawczy: przekaźnik
Maksymalny prąd obciążenia: 10 A
Konfiguracja styków: 1 × NO/NC
Separacja styku: TAK
Asymetria napięciowa zadziałania: 40÷80 V
Histereza napięciowa: 5 V
Opóźnienie wyłączenia: 4 s
Kontrola zasilania: 2 × LED
Przyłącze: zaciski śrubowe 4,0 mm²
Moment dokręcający: 0,5 Nm
Pobór mocy: 1,6 W
Temperatura pracy: -25÷40°C
Wymiary: 2 moduły (35 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20
TrueRMS: NIE

CKF-BR instrukcja obsługi (759.42k)

CKF-BR True RMS instrukcja obsługi (114.03k)

CKF-BR schemat CAD dxf (407.93k)

CKF CZF CP deklaracja CE 2023 (184.1k)

Rodzaj	Przekaźnik kontroli faz
Napięcie zasilania	3 × 400 V + N
Współpraca z agregatami prądotwórczymi	NIE
Kontrola zaniku / asymetrii faz	TAK
Kontrola kolejności faz	TAK
Kontrola styków stycznika	NIE
Element wykonawczy	przekaźnik
Maksymalny prąd obciążenia	10 A
Konfiguracja styków	1 × NO/NC
Separacja styku	TAK
Asymetria napięciowa zadziałania	40÷80 V
Histereza napięciowa	5 V
Opóźnienie wyłączenia	4 s
Kontrola zasilania	2 × LED
Przyłącze	zaciski śrubowe 4,0 mm²
Moment dokręcający	0,5 Nm
Pobór mocy	1,6 W
Temperatura pracy	-25÷40°C
Wymiary	2 moduły (35 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
